磁通门电流传感器是什么，有哪些特点

磁通门电流传感器的核心在于其独特的磁芯结构和检测原理。当我们将一个高磁导率的软磁材料磁芯置于被测电流产生的磁场中时，磁芯会因外部磁场作用而改变其磁化状态。传感器内部包含两个完全对称的磁芯，每个磁芯上都绕有激励线圈和检测线圈。激励线圈通以高频交流信号，通常在几千赫兹到几十千赫兹之间，这个高频信号使磁芯周期性地进入饱和状态。

当没有外部磁场作用时，两个磁芯的磁化曲线完全对称，检测线圈中不会感应出信号。一旦存在外部磁场，磁芯的磁化对称性就被打破，检测线圈中会产生与外部磁场强度成正比的二次谐波信号。通过精确测量这个信号的幅值和相位，就能准确计算出被测电流的大小和方向。这种基于磁调制原理的设计使磁通门传感器对温度变化和机械振动等环境因素具有天然的抵抗能力。

传感器结构与材料选择

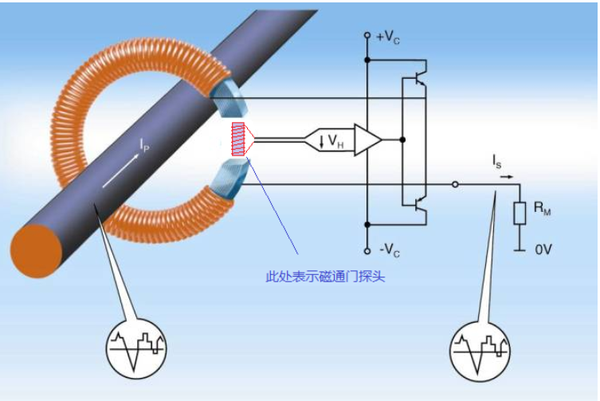

磁通门电流传感器的物理结构看似简单却蕴含精巧设计。典型的传感器由环形或矩形磁芯、激励线圈、检测线圈以及必要的信号处理电路组成。磁芯材料的选择尤为关键，通常采用具有高初始磁导率和低矫顽力的软磁合金，如坡莫合金或非晶纳米晶材料。这些材料能够在微弱磁场下迅速磁化，同时在高频激励下保持较低的磁滞损耗。

线圈绕制工艺直接影响传感器性能。激励线圈需要均匀紧密地绕制在磁芯上，以确保磁场的均匀分布；检测线圈则采用差分绕制方式，有效抵消共模干扰。现代磁通门传感器还集成了温度补偿电路和电磁屏蔽结构，进一步提高了测量稳定性。部分高端产品采用双磁环结构设计，通过几何对称排列有效抑制外部杂散磁场干扰，使传感器能在复杂电磁环境中保持精确测量。

信号处理与输出特性

磁通门传感器的信号处理电路是其精确测量的关键保障。从检测线圈获取的微弱二次谐波信号首先经过低噪声前置放大器放大，然后通过带通滤波器提取出有用信号。相敏检波器将信号转换为直流电压，其幅值对应被测电流大小，极性反映电流方向。现代数字处理技术引入后，部分传感器采用数字锁相放大和数字滤波算法，进一步提高了信噪比和测量分辨率。

输出信号通常设计为标准模拟电压或电流信号，如0-5V、±10V或4-20mA，方便与各种数据采集系统和控制设备连接。部分智能型传感器还提供数字接口如RS485或CAN总线，可直接输出经过温度补偿和线性化处理的数字量。传感器的带宽特性取决于磁芯材料和信号处理电路设计，优质磁通门传感器可实现从直流到数百千赫兹的平坦频率响应，满足绝大多数工业测量需求。

性能优势与技术特点

相比其他电流测量技术，磁通门传感器展现出多项独特优势。其极高的分辨率可检测微安级电流变化，而宽动态范围又能测量数千安培的大电流，这种特性使单一传感器能适应多种应用场景。近乎完美的线性度（通常优于0.1%）保证了全量程范围内的测量精度，避免了分段校准的麻烦。

温度稳定性是磁通门技术的另一突出特点。通过精心设计的温度补偿算法和对称结构，优质传感器在-40℃至+85℃范围内温漂可控制在百万分之几每摄氏度。此外，磁通门传感器几乎不消耗被测电路能量，插入损耗极低，这对高精度测量和节能应用尤为重要。其非接触测量方式还提供了电气隔离，保护测量设备免受高压损害。

典型应用场景

在工业自动化领域，磁通门电流传感器广泛应用于电机控制、变频器和伺服系统。它们精确测量电机相电流，为控制算法提供实时反馈，确保电机高效平稳运行。电力系统中的电能质量监测装置依赖磁通门传感器捕捉电网中的谐波和瞬态电流，分析电力污染源。可再生能源领域，光伏逆变器和风力发电机组利用这些传感器实现精确的功率控制和故障检测。

科学研究和特种应用中，磁通门传感器同样不可或缺。粒子加速器中的束流测量、实验室精密仪器的电源监测、航空航天设备的电力管理都可见其身影。医疗电子设备如MRI系统的梯度电流测量也采用磁通门技术，确保成像质量和患者安全。随着电气化交通的发展，电动汽车的电池管理系统和充电桩也开始大规模采用高性能磁通门电流传感器。

选型与使用注意事项

选择合适的磁通门电流传感器需要考虑多个因素。测量范围应略大于实际最大电流，既保证测量精度又避免饱和。带宽需覆盖信号最高频率成分，对于变频器应用通常需要至少十倍于载波频率的带宽。安装方式有开口式和闭环式两种，前者便于现场安装但精度略低，后者精度高但需断开导线。

使用过程中需注意环境磁场干扰，避免将传感器靠近大电流导体或永磁体。高温环境会影响传感器性能，必要时可选用宽温型号或增加散热措施。定期校准对保持长期精度很重要，优质传感器通常提供长达五年的稳定性保证。信号接线应采用屏蔽电缆并良好接地，防止电磁干扰影响测量结果。

技术挑战与创新方向

尽管磁通门技术已相当成熟，仍面临一些技术挑战。极小电流测量时，磁芯噪声和电子电路噪声成为限制因素，需要开发更低噪声的材料和电路设计。高频测量时，磁芯涡流损耗和绕组寄生参数会影响频率响应，新型纳米晶材料和平面绕组技术正逐步解决这些问题。

集成化是当前发展的重要趋势，将传感器与信号处理电路集成在单一芯片上，可大幅减小体积提高可靠性。智能诊断功能的加入使传感器能自我监测状态，预测剩余寿命，满足工业4.0对设备健康管理的要求。无线供电和无线数据传输技术的结合，催生了完全隔离的无源无线电流传感器，为高压和旋转机械等特殊应用提供了创新解决方案。
