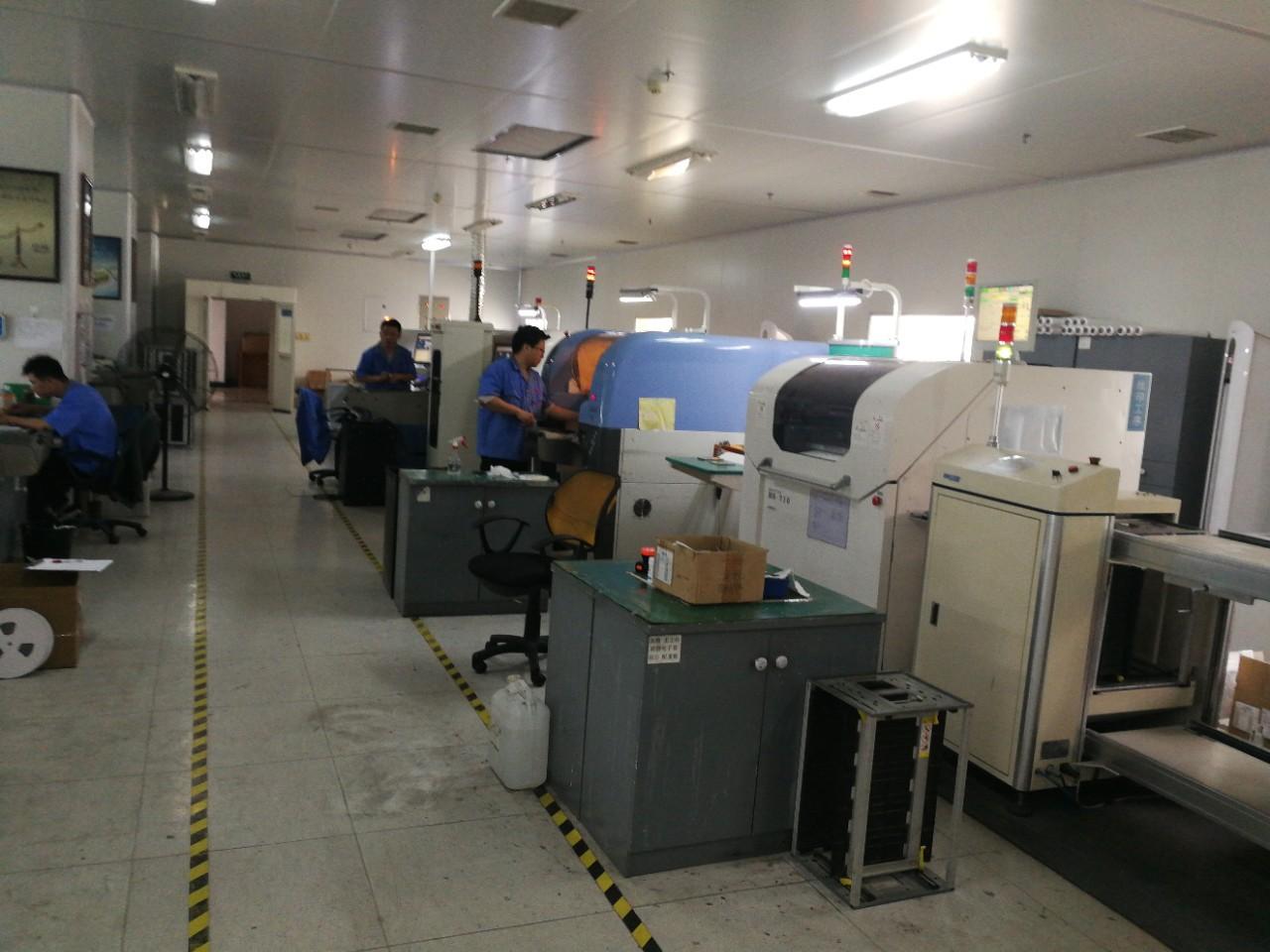

贴片加工：现代电子制造的核心工艺

在当今数字化时代，电子产品如智能手机、电脑、智能穿戴设备等已成为人们生活中不可或缺的部分。而这些电子产品的制造离不开一项关键技术 —— 贴片加工。贴片加工，即表面贴装技术（Surface Mount Technology，简称 SMT），是一种将无引脚或短引线表面组装元器件（简称 SMC/SMD，中文称片状元器件）安装在印制电路板（PCB）的表面或其它基板的表面上，通过回流焊或浸焊等方法加以焊接组装的电路装连技术。

贴片加工的工艺流程

贴片加工的流程较为复杂，需要多个环节紧密配合，以确保产品的质量和性能。

1. 锡膏印刷：这是贴片加工的第一步，通过钢网将锡膏精确地印刷到 PCB 的焊盘上。锡膏的质量、钢网的设计以及印刷参数的设置都会影响印刷的精度。例如，锡膏的颗粒大小、粘度等特性，钢网开孔的尺寸、形状以及厚度，印刷时的刮刀速度、压力和角度等，这些因素都需要精确控制，否则可能导致锡膏印刷过多或过少，影响后续的焊接质量。
2. 元件贴装：利用贴片机将表面贴装元器件准确地放置在 PCB 上对应的位置。贴片机的精度和速度至关重要，它决定了生产效率和产品质量。贴片机通过真空吸嘴吸取元器件，然后根据预先编程的坐标将其放置在 PCB 上。对于一些高精度的元器件，如 0201、01005 等微小封装的元件，贴片机需要具备更高的精度和稳定性，以确保元件的贴装位置准确无误。
3. 回流焊接：将贴好元器件的 PCB 送入回流焊炉，通过加热使锡膏熔化，冷却后形成牢固的焊点，实现元器件与 PCB 之间的电气和机械连接。回流焊过程中的温度曲线是关键参数，需要根据锡膏的类型、PCB 的材质以及元器件的特性进行优化。一般来说，温度曲线包括预热区、恒温区、回流区和冷却区。预热区的作用是缓慢升温，使锡膏中的溶剂挥发，避免因温度急剧变化导致元器件损坏；恒温区保持一定的温度，使助焊剂充分活化，去除焊盘和元器件引脚上的氧化物；回流区达到锡膏的熔点以上，使锡膏熔化并与焊盘和元器件引脚形成良好的冶金结合；冷却区则使焊点快速冷却，形成稳定的合金焊点。如果温度曲线设置不当，可能会出现虚焊、短路、立碑等焊接缺陷。
4. 检测与返修：焊接完成后，需要对 PCB 进行检测，以确保产品质量。常用的检测方法有自动光学检测（AOI）、X 射线检测等。AOI 通过摄像头采集 PCB 表面的图像，与预先存储的标准图像进行对比，检测出元器件的偏移、缺件、极性错误以及焊点的虚焊、短路等缺陷。X 射线检测则可以检测出 BGA（球栅阵列）等封装形式的元器件内部的焊接缺陷，如空洞、冷焊等。对于检测出的缺陷产品，需要进行返修，将有问题的元器件取下并重新焊接，以确保产品符合质量标准。

贴片加工的优势

相比传统的通孔插装技术，贴片加工具有诸多显著优势。

1. 高密度组装：贴片元器件体积小、重量轻，能够在有限的 PCB 空间上实现更高密度的组装。例如，智能手机内部的主板采用贴片加工技术，集成了大量的芯片、电容、电阻等元器件，实现了强大的功能，同时保持了手机的轻薄外观。
2. 高生产效率：贴片加工的自动化程度高，从锡膏印刷到元件贴装再到回流焊接，整个过程可以在自动化设备上快速完成。贴片机的高速贴装能力使得生产效率大幅提高，能够满足大规模生产的需求。
3. 高可靠性：贴片元器件直接贴装在 PCB 表面，焊点短，机械强度高，抗振动和抗冲击性能好。而且，由于元器件与 PCB 之间的电气连接路径短，信号传输损耗小，能够更好地适应高频、高速电路的需求，提高了产品的可靠性和稳定性。
4. 成本降低：虽然贴片加工设备的初期投资较大，但从长期来看，由于其生产效率高、废品率低，且能够实现高密度组装，减少了 PCB 的面积和原材料的使用量，从而降低了生产成本。

贴片加工的应用领域

贴片加工技术广泛应用于各个电子领域。在消费电子领域，如智能手机、平板电脑、智能手表、耳机等产品，几乎所有的电子元器件都采用贴片加工技术进行组装，以实现产品的轻薄化、高性能化和小型化。在汽车电子领域，汽车的发动机控制系统、车载娱乐系统、安全气囊系统等都离不开贴片加工技术，其高可靠性和抗振动性能能够满足汽车在复杂环境下的使用要求。在通信领域，5G 基站、路由器、交换机等设备中的电路板也大量采用贴片加工，以满足高速数据传输和处理的需求。此外，在工业控制、医疗设备、航空航天等领域，贴片加工技术也发挥着重要作用。

总之，贴片加工技术作为现代电子制造的核心工艺，不断推动着电子产品向更小、更快、更可靠的方向发展。随着科技的不断进步，贴片加工技术也在持续创新和优化，如更高精度的贴装设备、更先进的检测技术以及智能化的生产管理系统等的应用，将进一步提升电子制造的水平，为人们带来更多高性能、高品质的电子产品。
