自制优联无线主控40%可编程常规配列键盘（usb无线键盘）

作者：iqirtryi

自从在大妈家被种草了小配列键盘后就一直想自己动手做一款自己的小键盘，下面就是这次制作的过程，完全自创，也请各位值友指正。

关键词：优联K230无线主控、40%普通配列键盘、锂电池充电、AutoHotKey、无边框、全键可编程

电路图如下：采用锂电池充电，充电过程有LED指示在充、充满状态。

 采用的主控拆自罗技K230键盘，主控板与键盘主板用元件脚焊接好，尽量采用细的连线，细的漆包线更好。

 配置了1200mAh的锂电池（中顺芯的超薄双胞胎款），使用TP4057做充电管理，有LED显示正在充电、充满状态。

 加装了HM1160做检测电量，虽然不常用，但反正元件价格便宜，制作简单，装上试试也无关系。

小配列的键盘，一定需要可编程才能够使用，本键盘可使用AutoHotKey软件转换键码，或采用硬件做U2U键码转换器。

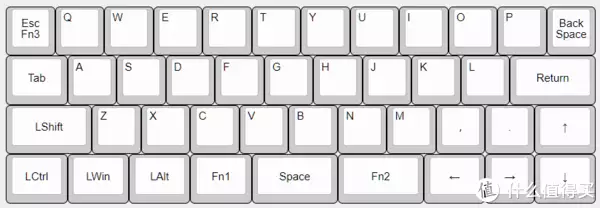

键盘布局：

0层：字母+功能键，Fn1进入数字键盘与标点符号区，Fn2进入F功能区和标点符号层。轻点Fn3，输出Esc，长按进入软件快捷键和媒体键层。

更新：为了便于逗号句号作为中文输入法的翻页，独立方向键稍作改变。

双手放键盘上打字时，两拇指直接往下按按Fn1加Fn2即可切换中英文，Fn1加空格切换大小写键。

按住Fn2，方向键即变为pageup、pagedown、home、end，退格键为Del键，方便快捷。

1层 ：左边为完整的数字小键盘与运算符号，方便左手单手输入数字。右边为部分标点符号，所有标点符号尽量按个人习惯和易于记忆布置，如？就是Fa发问的F位置，#就在井号的J位置…… +-/=兼顾数字键盘的使用。

2层：左边为部分标点符号，右边为F功能键区，右下角由方向键变为pageup、pagedown、home、end。

3层：软件快捷键和媒体键。媒体播放键的音量大小、前进后退与方向键操作习惯一致。Fn3+字母相当于Ctrl+Alt+Shift+字母，可以设置为软件的快捷键，如Fn3+C运行Chrome，Fn3+Q运行QQ，Fn3+W运行微信，Fn3+M运行music音乐软件，Fn3+V运行video视频软件……
