相位裕度的概念与应用

相位裕度是控制系统稳定性分析中的一个重要参数，它描述了系统在开环增益降至0dB时，相位距离-180度的余量。这个指标对于评估反馈系统的稳定性和动态性能至关重要。简单来说，相位裕度告诉我们系统距离不稳定还有多少”安全空间”。

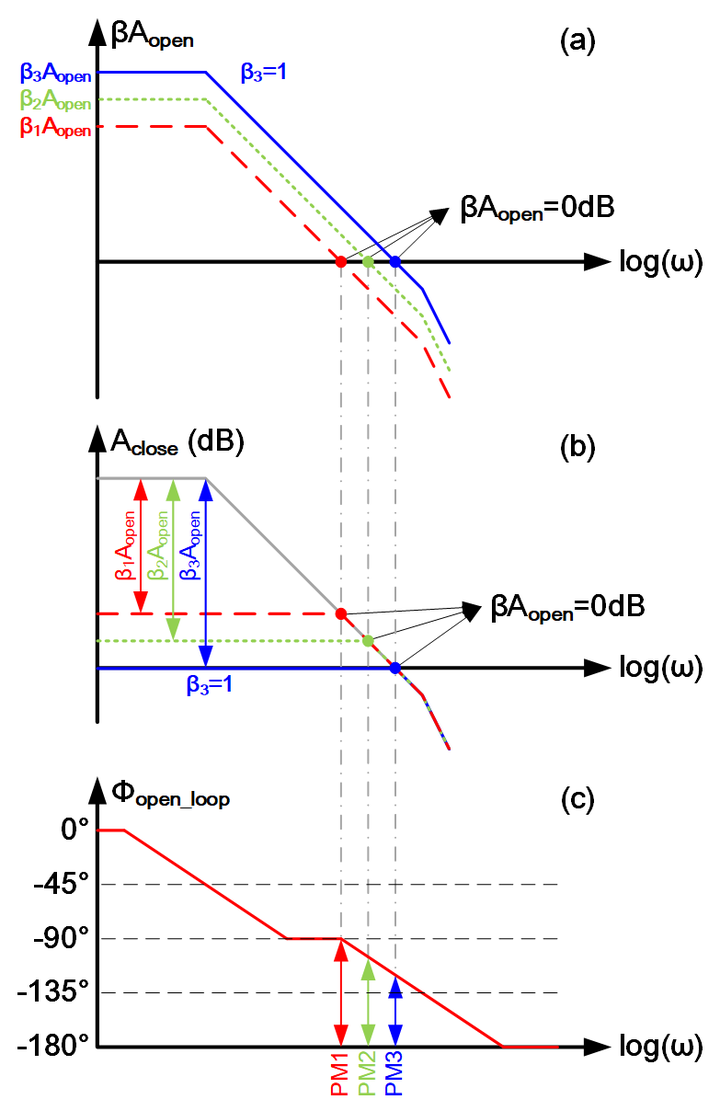

在工程实践中，相位裕度通常用希腊字母φm表示。它可以直接从系统的伯德图中读取，具体方法是在增益穿越频率（即增益为0dB时的频率）处，测量相位曲线与-180度线之间的垂直距离。较大的相位裕度意味着系统更加稳定，但响应速度可能较慢；较小的相位裕度则可能导致系统出现明显的振荡甚至不稳定。

相位裕度的物理意义

理解相位裕度的物理意义有助于工程师更好地设计控制系统。从本质上讲，相位裕度反映了系统对相位变化的容忍能力。当系统中存在各种不确定因素（如元件老化、环境变化等）导致相位特性发生改变时，足够的相位裕度可以确保系统仍能保持稳定工作。

在实际系统中，相位滞后是不可避免的现象。例如，在机械系统中，惯性会导致响应滞后；在电子电路中，电容和电感元件也会引入相位延迟。相位裕度正是量化了系统能够承受多少这样的相位滞后而不至于失去稳定性。一个设计良好的控制系统通常会保留30°至60°的相位裕度，这样既保证了足够的稳定性，又不会过度牺牲系统的响应速度。

相位裕度与系统性能的关系

相位裕度与控制系统的时间响应特性有着密切的联系。一般来说，相位裕度直接影响系统的阻尼特性和超调量。较小的相位裕度通常对应于较小的阻尼比，这会导致阶跃响应中出现较大的超调和较长时间的振荡；而较大的相位裕度则对应于较大的阻尼比，使得系统响应更加平缓，但可能变得过于迟缓。

经验表明，当相位裕度在45°左右时，系统往往能够表现出较好的综合性能——既有合理的响应速度，又不会产生过多的超调。这一数值已成为许多工程应用中的设计目标。值得注意的是，相位裕度与系统性能之间的关系并非绝对，它还受到系统其他特性的影响，如增益裕度、系统阶数等。

相位裕度的计算方法

计算相位裕度通常需要建立系统的数学模型，并绘制其频率响应曲线。对于简单的二阶系统，可以通过解析方法直接计算相位裕度；而对于更复杂的高阶系统，则往往需要借助计算机辅助工具。

以常见的传递函数为例，假设一个单位反馈系统的开环传递函数为G(s)，计算相位裕度的步骤如下：首先求出系统的开环频率响应G(jω)，然后确定增益穿越频率ωgc（即|G(jωgc)|=1处的频率），最后计算此时的相位角与-180°的差值：φm = ∠G(jωgc) – (-180°) = 180° + ∠G(jωgc)。

在实际工程中，MATLAB等软件工具可以自动完成这些计算，大大简化了设计过程。但对于理解相位裕度的本质，掌握这些基本原理仍然是必要的。

相位裕度在实际设计中的应用

在控制系统设计中，相位裕度常被用作一个关键的设计指标。工程师通过调整控制器参数或其他系统参数，使系统达到期望的相位裕度值。例如，在PID控制器设计中，微分环节的引入可以增加相位裕度，从而改善系统的稳定性。

工业中的许多实际系统，如机器人控制、飞行器自动驾驶、过程控制系统等，都将相位裕度作为重要的设计约束条件。在这些应用中，仅仅保证系统稳定是不够的，还必须确保在各种工作条件下都有足够的稳定裕度，以应对模型不确定性、外部干扰等因素的影响。

一个典型的应用案例是电源转换器的设计。开关电源的反馈环路必须精心设计，以确保足够的相位裕度，否则可能导致输出电压振荡甚至系统崩溃。工程师通常会通过频率响应分析仪实际测量系统的相位裕度，验证设计是否符合要求。

相位裕度与其他稳定性指标的关系

相位裕度虽然是重要的稳定性指标，但它并不是唯一的考量因素。在实际系统分析中，它通常与增益裕度一起使用，两者共同提供了关于系统稳定性的更完整信息。

增益裕度衡量的是在相位达到-180°时，增益距离0dB还有多少余量；而相位裕度则是在增益达到0dB时，相位距离-180°的余量。一个系统可能具有良好的相位裕度但增益裕度不足，或者反之。因此，全面的稳定性分析需要同时考察这两个指标。

此外，在现代控制理论中，还发展出了其他稳定性分析方法，如奈奎斯特判据、根轨迹法等。这些方法与相位裕度分析相辅相成，为工程师提供了多种工具来评估和保证系统的稳定性。

相位裕度调整的实用技巧

在实际工程中，如何有效调整系统的相位裕度是设计者经常面临的问题。有几种常用的方法可以增加相位裕度：降低系统带宽、在适当频率处引入相位超前、减少高频段的极点数量等。

相位超前补偿是一种特别有效的方法，它通过在系统中加入零点来提供额外的相位提升。这种技术广泛应用于各种控制系统中，从简单的电子电路到复杂的机械控制系统。然而，需要注意的是，过度使用相位超前可能导致高频增益增加，带来噪声问题。

另一个实用技巧是合理设置系统的穿越频率。通常，将穿越频率设置在系统相位曲线相对平坦的区域，可以更容易获得稳定的相位裕度。同时，避免在相位快速变化的频率区域设置穿越频率，有助于减小参数变化对相位裕度的敏感度。

相位裕度分析的局限性

尽管相位裕度是一个强大的工具，但它也有一定的局限性。这种方法主要适用于最小相位系统，对于非最小相位系统，单纯依靠相位裕度可能会得出错误的结论。此外，对于具有多个穿越频率的复杂系统，相位裕度的解释也需要更加谨慎。

另一个限制是，传统的相位裕度分析基于线性时不变系统的假设。对于非线性系统或时变系统，直接应用相位裕度概念可能会失效。在这种情况下，可能需要采用更先进的分析方法，或者在工作点附近进行线性化处理后再进行相位裕度分析。

最后，值得注意的是，相位裕度虽然能提供关于相对稳定性的信息，但它并不能完全预测系统的所有动态特性。在实际设计中，还需要结合时域响应分析等其他方法，全面评估系统性能。

相位裕度测量的实践要点

在实际测量相位裕度时，有几个关键点需要注意。首先，确保测量条件能够准确反映系统的实际工作状态。例如，对于电源系统，应该在典型负载条件下进行测量；对于机械系统，则要考虑典型的惯性和阻尼条件。

测量设备的精度和带宽也是重要因素。频率响应分析仪或网络分析仪应当具有足够的分辨率和动态范围，特别是在增益穿越频率附近。同时，要注意避免测量引入的额外噪声或干扰影响结果准确性。

对于开关系统或离散时间系统，测量方法可能需要特殊考虑。例如，开关电源的测量需要考虑开关频率及其谐波的影响；数字控制系统则需要关注采样频率与待测频率之间的关系。在这些情况下，可能需要采用专门的测量技术或数据处理方法。

相位裕度在各类系统中的典型值

不同应用领域对相位裕度的要求各不相同。在一般的伺服控制系统中，45°左右的相位裕度是常见的设计目标；而在要求特别平稳的过程控制中，可能会选择更大的相位裕度，如60°。

音频放大器设计通常追求较小的相位裕度（可能低至30°），以获得更好的高频响应，但同时需要精心设计补偿网络来确保稳定性。航空航天控制系统则往往采用较为保守的设计，保持较大的相位裕度以应对各种不确定因素。

值得注意的是，这些典型值只是经验参考，具体设计还需要根据系统的特殊要求和约束进行调整。有时为了平衡多个性能指标，可能需要接受某个方向上不那么理想的相位裕度值。

相位裕度作为控制系统稳定性分析的核心概念，在工程实践中发挥着不可替代的作用。通过理解其物理意义、掌握计算方法、了解应用技巧，工程师能够设计出既稳定又具有良好动态性能的控制系统。

虽然相位裕度分析有其局限性，但结合其他分析工具和方法，它仍然是控制系统设计和调试过程中不可或缺的一部分。无论是简单的电子电路还是复杂的工业过程，合理的相位裕度设计都是确保系统可靠运行的基础。
