藏在电子设备里的 “骨架”：PCBA 到底是个啥？

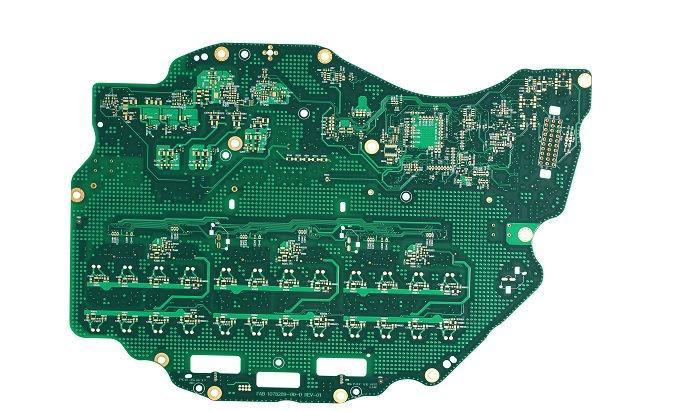

拿起身边的手机、打开桌上的笔记本电脑，或是按下咖啡机的启动键，你可能从没留意过这些设备内部最核心的部分 —— 一块布满密密麻麻元件的绿色板子。这块板子就是 PCBA，全称印刷电路板组件，别看它长得不起眼，却是所有电子设备的 “神经中枢”，没有它，再酷炫的功能也只能是空想。

很多人容易把 PCB 和 PCBA 搞混，其实两者差得远呢。PCB 是光秃秃的基板，就像一块没装修的毛坯房，而 PCBA 是把电阻、电容、芯片等元件 “搬” 到基板上并完成焊接的成品，相当于装修好的房子，能直接投入使用。咱们平时接触到的电子设备里，装的基本都是 PCBA，它就像设备的骨架，撑起来所有功能的运行。

PCBA 的诞生可不是简单贴贴元件就行，整个过程堪比精密的 “微型工程”。第一步得先设计 PCB 版图，工程师要用专门的软件画出元件的摆放位置和线路走向，这步最考验功力，线路要是画得不合理，后续设备准出问题。有次朋友开的小厂就踩过坑，设计时没考虑元件散热距离，结果批量生产的 PCBA 一通电就发烫，最后只能全部返工。

设计好版图后就进入生产环节，先做裸板的蚀刻，把多余的铜箔去掉，露出需要的线路。接着是 “贴元件”，这步靠全自动贴片机完成，机器的 “手” 比头发丝还细，能精准抓起 0.1 毫米的元件贴到板子上，速度快到一秒能贴几十个。贴完还要过回流焊炉，炉温升到 200 多摄氏度，把元件脚上的焊锡融化，冷却后元件就牢牢粘在板子上了。

焊好的 PCBA 还得经过严格的 “体检”。最常见的是 AOI 检测，用高清相机拍下图，电脑自动对比标准版图，有虚焊、漏焊的地方一眼就能看出来。有时候还需要工人用放大镜手动检查，特别是一些精密的医疗设备 PCBA，哪怕一个焊点有瑕疵都可能影响病人安全，半点马虎不得。

不同设备的 PCBA 差别大得惊人。智能手表里的 PCBA 薄得像张纸，元件密密麻麻挤在一起，得用微型贴片元件才能省空间；而工业控制柜里的 PCBA 却又大又厚，还带着散热片，因为工业设备往往需要长时间高负荷运行，散热必须跟上。我见过最特别的是无人机上的 PCBA，不仅要轻，还得抗震，不然飞在空中元件松动就麻烦了。

PCBA 行业这些年变化特别快，最明显的是元件越做越小。十年前常见的插件电阻有指甲盖那么大，现在的贴片电阻只有米粒的几分之一，这让电子设备变得更轻薄。另外，柔性 PCBA 的应用也越来越广，像折叠屏手机里的 PCBA 能跟着屏幕弯曲，这在以前根本不敢想。还有就是环保要求越来越严，现在的焊锡都得用无铅的，避免污染环境。

平时使用电子设备时，很多故障其实都和 PCBA 有关。比如手机突然黑屏，可能是 PCBA 上的电源芯片虚焊了；耳机没声音，说不定是音频线路断了。遇到这种情况别轻易自己拆，尤其是带精密元件的 PCBA，静电都可能把元件弄坏，最好找专业维修师傅用专用工具检测。

PCBA 的质量直接决定了设备的寿命。好的 PCBA 用的是耐高温的基板和优质焊锡，就算用个十年八年也不容易出问题；差的 PCBA 可能用的是回收材料，用不了几个月就会出现焊点脱落、线路氧化的情况。所以买电子设备时，别光看外观，了解下内部 PCBA 的用料和生产工艺，能帮你避开不少 “短命” 产品。

现在很多小厂也能做 PCBA，但质量参差不齐。有些小厂为了省钱，省略了 AOI 检测环节，全靠工人肉眼看，很容易漏检。还有的用劣质焊锡，焊出来的焊点特别脆，稍微震动一下就断了。反观大厂，从原材料采购到出厂检测有一整套标准，比如华为、苹果的 PCBA，光检测环节就有十几道，难怪他们的设备口碑那么好。

随着智能家居的普及，PCBA 的需求越来越大。一盏智能灯泡、一个智能门锁，里面都得有块小小的 PCBA。这些 PCBA 不仅要实现基础功能，还得支持联网、蓝牙，对兼容性要求更高。有个做智能家居的朋友说，他们最头疼的就是 PCBA 的兼容性问题，有时候不同批次的元件混在一起，就会出现部分设备连不上网的情况。

PCBA 在医疗领域的应用更是马虎不得。心电图机、血糖仪里的 PCBA，精度要求达到千分之一，哪怕一个电阻的误差超标，测量结果就会不准，可能耽误病人治疗。所以医疗设备的 PCBA 生产都有专门的认证，比如 ISO13485，从设计到生产全程都有严格监管。

未来的 PCBA 会朝着更精密、更智能的方向发展。有人预测，以后可能会出现 “柔性透明 PCBA”，能直接贴在皮肤上，变成可穿戴的健康监测设备。还有人在研究 “自修复 PCBA”，要是线路断了，能自动生成导电物质把线路接上，这样设备就再也不怕摔了。这些听起来像科幻电影里的场景，说不定几年后就会变成现实。

现在市面上的 PCBA 厂家鱼龙混杂，想找到靠谱的供应商得下点功夫。首先要看有没有相关的生产资质，比如 ISO9001 认证；然后可以要求看样品，检查焊点是否饱满、元件排列是否整齐；最好再去工厂实地考察下，看看有没有完整的检测设备。毕竟 PCBA 是设备的核心，选对供应商能省不少后续麻烦。

PCBA 这东西，说复杂也复杂，涉及到电子、机械、材料等好几个领域；说简单也简单，本质上就是把元件和线路组合起来实现功能。但正是这小小的一块板子，支撑起了整个电子行业的发展。从最早的收音机到现在的人工智能设备，PCBA 的进化史其实就是电子科技的进化史。

不同场景下的 PCBA 设计思路完全不同。比如汽车上的 PCBA，得能承受 – 40℃到 85℃的极端温度，还得防腐蚀、防震动；而实验室里的精密仪器 PCBA，更看重测量精度，对环境适应性要求没那么高。这就像做衣服，运动服要耐磨透气，礼服要精致美观，PCBA 设计也得 “量体裁衣”。

现在很多年轻人开始自己 DIY 电子设备，PCBA 也成了他们的必备零件。网上有不少专门卖 DIY PCBA 的店铺，还能提供定制服务，你只要画出设计图，店家就能帮你生产出成品。我身边就有个创客朋友，用定制的 PCBA 做了个智能花盆，能自动检测土壤湿度并浇水，别提多方便了。

PCBA 的回收利用也是个值得关注的问题。旧手机、旧电脑里的 PCBA 含有铜、锡等贵金属，还有一些有害物质，如果随便丢弃会污染环境。现在有专门的企业做 PCBA 回收，他们会先拆解元件，把能用的元件翻新再利用，不能用的就提炼贵金属，这样既环保又能节约资源。

说了这么多，你应该对 PCBA 有了个大概的了解。下次再用电子设备时，不妨想想里面那块绿色的板子，正是它默默工作，才让我们的生活变得越来越便捷。至于未来的 PCBA 还能玩出什么新花样，又会给我们的生活带来哪些惊喜，这就得靠科技的不断进步来揭晓了。
