近年来，在国际贸易摩擦、终端市场需求疲软、环保高压等诸多因素的影响下，PCB产业的发展也历经不少波动，加之全球疫情不可控态势和PCB原材料涨价等因素，PCB产业的发展也存在一定的不确定性与之相对的是，随着5G通信技术的发展，内忧外患下的PCB产业中，也有不少厂商历经行业洗牌仍屹立的企业，也迎来发展的机遇时刻。

3.国内汽车pcb板工厂排名

特别是5G技术催生基站建设升级和消费电子不断向高集成度方向演进，中高端PCB产品的需求不断增多，内地PCB厂商也加快HDI产品布局同时，汽车电子、服务器等PCB产品在产业政策、市场需求等带动下，也助力相关厂商加速成长。

4.汽车pcb核心公司

在此境况下，基于资本市场的政策助力，PCB企业在2020年也呈现抢滩IPO的现象以下是集微网梳理的PCB厂商上市进程，生益电子、澳弘电子、协和电子、四会富仕、科翔电子、南亚新材等陆续启动上市，其中四会富仕、南亚新材、科翔科技、澳弘电子、协和电子、本川智能、迅捷兴成功上市。

5.制作汽车pcb板的公司

募资总额达124亿元纵观整个PCB产业，PCB生产商大约1500家，但以中小厂商居多尤其是在技术实力、产品稳定性、产品交期及价格等方面的参差不齐，加之近年来的行业洗牌不断，目前具备竞争力的PCB企业并不多。

6.汽车行业pcb厂家大全

数据显示，截止2019年末，国内上市的PCB公司共24家，足见上市公司的比重较低然而，这种境况在去年迎来改变伴随着科创板和创业板注册制的开通，加之5G技术、大数据、人工智能等带动，也助推了产业链相关公司的发展。

7.全球最大汽车pcb制造商

随着细分应用领域的不断拓展，催生的巨大市场空间为产业链公司带来红利在此需求下，不少在细分应用领域相对突出的企业寻求上市募资来聚焦主业的发展据不完全统计，2020年拟上市或已上市的PCB企业有16家，募资总额达123.84亿元。

8.汽车pcb龙头股有哪些

从上市板块来看，自开设科创板和创业板注册制后，企业IPO也多了更多的渠道和机会上述梳理的厂商中，登陆科创板和创业板两大板块的企业各占一半从IPO进展来看，已有7家厂商分别在科创板和创业板过会，过会率相对较高。

9.全球汽车用pcb供应商

从募资用途来看，以消费电子、汽车电子、服务器等应用市场需求为主，募投项目多为相关主业加码，以金禄电子、广合科技、五株科技等为代表，不断扩大在细分应用领域的竞争实力多领域齐头并进，汽车板强势崛起业内分析，因中美贸易问题悬而未决，导致全球通信通讯市场也存在诸多不确定性，PCB大厂认为，现阶段通信市场整体需求依然疲软，但5G、汽车电子、云计算和人工智能等技术应用未来仍将延续增长态势。

10.汽车行业pcb

在上述梳理的IPO企业中，作为华为和三星PCB供应商的五株科技，在多层板、HDI板、FPC等领域都有产品供货为实现产品结构优化升级、加强成本管控和提升产能利用率，五株科技募资10亿元投建高精密PCB产品，强化中高端领域的产品布局。

与此同时，自2020年下半年开始，汽车板市场需求开始回暖在国家政策扶持，汽车产业智能化趋势的带动下，汽车电子对高端PCB应用的需求持续增长这其中，PCB头部厂商的布局更具优势，如沪电股份、生益科技、深南电路等。

诚然，当前部分头部厂商在汽车电子领域的业务占比并不高，但凭借其在技术、资金等方面的优势，目前越来越多的厂商向此领域聚焦，增强对新能源汽车的电源控制器(BCM)，48V启动控制器(BSG)，自动驾驶(ADAS)主控制器等方面的PCB研发，并逐步导入基础建设，加大客户和市场开拓。

然而，不容忽视的是，基于当前中低端汽车用PCB产能过剩，价格竞争也将更趋激烈，在高阶产品领域的投资也吸引了不少厂商加码注资因而，在上述梳理的IPO企业中，宁德时代第一大PCB供应商金禄电子就属于汽车电子板块，相对于上述几家头部厂商在汽车电子的布局，金禄电子的主营业务侧重于新能源汽车领域的产品涵盖电池管理系统(BMS)、电动机控制器、DC/DC转换器、车载充电机、ADAS、充电桩等核心部件及配套设施，在汽车产业中也积累了不少客户。

在此次IPO募资中，金禄电子拟加码新能源汽车配套高端印制电路板项目，投建“年产400万m²高密度互连和刚挠结合--新能源汽车配套高端印制电路板建设项目”第二期，将进一步扩大在新能源汽车PCB领域的市占率。

除此之外，服务器市场也是去年火热的PCB应用市场，作为中国内资PCB企业中排名第一的服务器PCB供应商，广合科技的服务器用PCB产品占比约6成，其客户体系包括浪潮信息、DELL（戴尔）、Foxconn（鸿海精密）、Quanta Computer（广达电脑）等，也与华为、中兴、联想等国内知名客户开展合作。

此次，广合科技拟募资14.6亿元，其中11亿元用于投建多高层精密线路板项目，不断拓展云计算相关的服务器用高速多层精密PCB产品，同时也在通信设备、消费电子及汽车电子等相关PCB产品上进行拓展小结：总体来看，作为电子产业的根基，在新技术和新需求的带动下，PCB产业的回暖趋势还在延续。

特别是在疫情结束后迎来的“百废待兴”，在终端需求迅速增长的情况下，“积极扩产”仍是PCB厂商的主旋律在此背景下，部分相对优质的PCB厂商在扩产的同时，也在加速IPO的步伐，有望在资本市场的助力下实现新的业绩增势。

（校对/Lee）2.这场EUV光刻机争夺战，已经悄然打响；近日，荷兰的光刻机制造商阿斯麦（ASML）发布2020年度财报，全年净销售额达到140亿欧元，毛利率达到48.6%ASML同时宣布实现第100套极紫外光刻（EUV）系统的出货，至2020年年底已有2600万片晶圆采用EUV系统进行光刻。

随着半导体技术的发展，光刻的精度不断提高，2021年先进工艺将进入5nm/3nm节点，极紫外光刻成为必修课，EUV也成为半导体龙头厂商竞相争夺采购的焦点未来，极紫外光刻技术将如何发展？产业格局如何演变？我国发展半导体产业应如何解决光刻技术的难题？。

打开凤凰新闻，查看更多高清图片半导体大厂竞相购买EUV在摩尔定律不断挑战物理极限的当下，半导体先进工艺领域的竞争形势，用“得EUV者得先进工艺”来形容并不为过台积电、三星电子等厂商均加速了导入EUV的进程。

也是这个原因，EUV正在成为半导体巨头在先进工艺领域争夺优势地位的焦点近期，三星电子与ASML高层互访消息频出2020年10月，三星电子副会长李在镕访问ASML，与ASML CEO Peter Wennink、CTO Martin van den Brink进行会谈。

2020年年底又传出Peter Wennink回访三星电子的消息有业界人士指出，这样频繁的互访，核心当然在于EUV设备三星电子希望ASML提供更多的EUV设备，同时希望ASML协助三星电子更加顺利地使用已经购买的EUV。

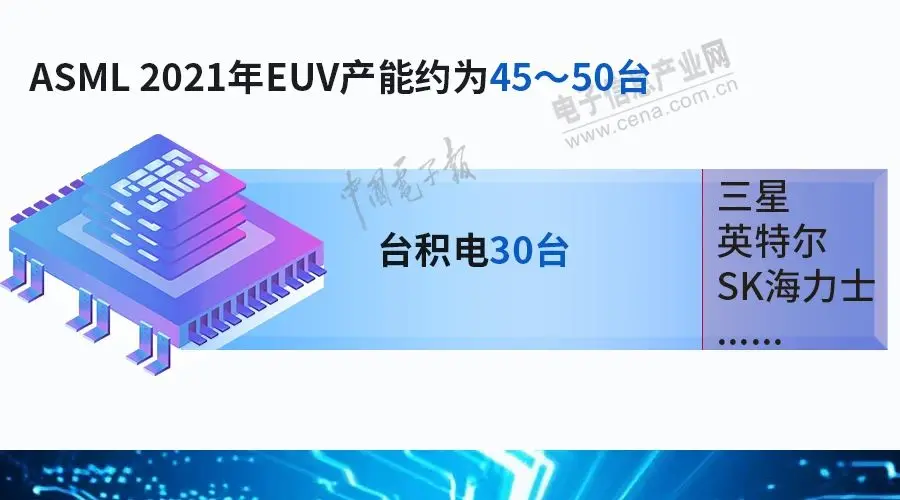

据了解，ASML 2021年EUV产能约为45～50台而台积电就抢下当中的30台，剩下的才由三星、英特尔及SK海力士等竞争对手瓜分如此一来，三星电子势必在2021年EUV设备数量上输给台积电三星电子此前提出“半导体愿景2030计划”，计划于2030年在晶圆代工领域赶超台积电。

这是三星高层亲自出访ASML的主要原因

事实上，半导体逻辑制程技术进入到7纳米以下后，由于线宽过细，需要使用EUV作为曝光媒介全球当前有能力并且有意愿进入7纳米世代的晶圆厂仅剩台积电、三星和英特尔，加之EUV设备供给有限，ASML便成为三大半导体巨头争相拉拢的重要对象。

5nm/3nm极紫外光刻成为必修课随着半导体技术的发展，光刻的精度不断提高，已由微米级、亚微米级、深亚微米级，细化到当前的纳米级，曝光光源的波长也由436纳米（G线）、365纳米（Ⅰ线），发展到248纳米（KrF）、193纳米（ArF），再到13.5纳米（EUV）。

EUV是线宽突破10纳米，甚至之后的7纳米、5纳米、3纳米工艺的关键华创证券调研报告显示，半导体芯片生产的难点和关键点在于将电路图从掩膜上转移至硅片上，这一过程需要通过光刻来实现光刻的工艺水平直接决定芯片的制程水平和性能水平。

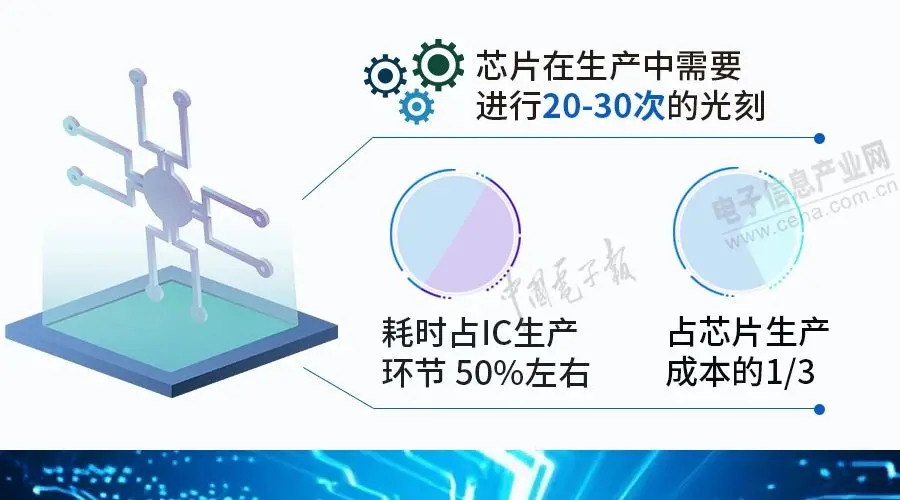

芯片在生产中需要进行20~30次的光刻，耗时占到IC生产环节的50%左右，占芯片生产成本的1/3如果采用EUV，晶圆厂可以减少将芯片设计缩小所遇到的光学麻烦，并在此过程中省去一些多重图形曝光（multi-patterning）步骤，在理想情况下能够节省成本和时间，提高良品率。

也正是这个原因，尽管ASML的EUV售价高达1.2亿美元，三星和台积电等厂商依然积极采购

台积电在日前举行的法说会上宣布，2021年主要用于设备采购的资本支出约为250亿至280亿美元，较2020年的172亿美元增长了45%～62%台积电首席财务官黄仁昭表示，为应对先进工艺与特殊工艺技术发展，并顺应客户需求的增长，公司将上调2021年资本支出，其中80%将用于3nm、5nm及7nm等先进工艺。

资料显示，台积电的5纳米节点相比7纳米节点，可以使性能提高15％（在相同的功率和复杂度下），功耗降低30％（在相同的频率和复杂度下），晶体管密度最高提高1.8倍（并非适用于所有结构）此外，5纳米节点将在十层以上的设备上使用EUV，这使台积电减少了掩膜的使用数量，减少了多重图形曝光的使用次数。

未来，先进工艺将继续推进，至3纳米、2纳米，甚至是1纳米届时，EUV将发挥更大的作用半导体研究机构imec CEO兼总裁Luc Van den hove指出，imec通过与ASML通力合作研发并实现新一代高解析度EUV光刻技术（高NA EUV Lithography），将促使摩尔定律继续发挥作用，即使工艺微缩化达到1纳米后，摩尔定律也会继续适用。

存储芯片下一个EUV大户不仅逻辑芯片制造工艺需要使用EUV设备，未来美光、SK海力士等存储芯片大厂在量产DRAM时也将采用EUV设备半导体专家莫大康指出，存储器主要分为两种：一种是DRAM，另一种是3D NAND。

3D NAND目前的竞争主要集中在层数上，虽然也需要线宽的微缩化，但需求不那么迫切而DRAM存储器则不同，如果做到1z（12～14nm）以下，就有可能需要用到EUV光刻机届时，存储器厂商订的EUV设备将有大的爆发。

据悉，三星电子目前已经尝试将EUV应用于1z DRAM的生产当中2020年8月，三星电子宣布在平泽工厂新建的第二座生产线开始生产16Gbit LPDDR5移动DRAM三星电子采用EUV生产的第四代10纳米级别的DRAM晶圆出货量达到100万个。

在内存业内，目前的代际划分是1x、1y、1z、1α和1βSK海力士表示，正在为使用EUV的DRAM的大规模生产做准备SK海力士计划从2021年起将EUV应用于1αDRAM，2022年将EUV应用于1βDRAM。

SK海力士规划升级M14晶圆厂的设备，同时在即将启用的新厂——M16晶圆厂中安装EUV光刻系统美光也在布局对EUV的使用有消息称，美光正在寻找管理EUV设备的工程师美光科技高级副总裁兼移动产品事业部总经理拉杰·塔鲁里认为，是否采用EUV考量的关键在于芯片生产的成本和效率。

“我们现在使用的多重图形曝光技术相比使用EUV在成本和效率上的优势更加明显现在我们已经推进到1α节点，我们觉得做到1β、1γ节点，现有的多重图形曝光技术在成本上都会更加有优势但是在1γ之后，我们有可能会尝试采用EUV。

我们会进行成本效率分析，如果证明成本效率更优就会考虑采用当然，前期我们会投入资金进行相关工艺的探索和开发”极紫外光刻产业不仅只有EUV光刻机供应商除ASML之外，还有日本厂商尼康和佳能随着EUV变得越来越重要，ASML的优势正变得越来越明显。

佳能和尼康仅能在“深紫外线”（DUV）光刻系统上与之竞争可即使在DUV领域，ASML也拥有62％的市场份额然而，极紫外光刻产业又并不仅仅只有EUV光刻机根据半导体专家莫大康的介绍，与EUV相关的还包括光掩膜缺陷检测和涂覆显影等周边设备，以及光刻胶等关键材料。

光掩膜缺陷检测设备可检测光掩膜中存在的缺陷，如果承载原始电路的光掩膜存在缺陷，则芯片的缺陷率将相应增加因此该设备也十分重要日本Lasertec是这一领域的主要制造商Lasertec公司的经营企划室室长三泽祐太朗指出：“随着微缩化的发展，在步入2纳米制程时，DUV的感光度可能会不够充分。

”采用EUV光源的检测设备的需求有望进一步增长EUV涂胶显影设备用于将特殊的化学液体涂在硅片上作为半导体材料进行显影作为光刻机的输入（曝光前光刻胶涂覆）和输出（曝光后图形的显影），涂胶/显影机的性能直接影响到细微曝光图案的形成，其显影工艺的图形质量和缺陷控制对后续诸多工艺（诸如蚀刻、离子注入等）图形转移结果也有着深刻的影响。

东京电子是该领域的主要供应商东京电子的河合利树社长指出，如果EUV的导入能促进整个工序的技术进步的话，与EUV没有直接联系的工序数也会增加国内设备厂芯源微日前表示，公司前道涂胶显影机与国际光刻机联机的技术问题已经攻克并通过验证，可以与包括ASML、佳能等国际品牌，以及上海微电子（SMEE）的光刻机联机应用。

光刻胶对分辨率、对比度、敏感度，以及粘滞性黏度、粘附性等要求极高目前全球光刻胶主要企业有日本合成橡胶（JSR）、东京应化（TOK）、住友化学、信越化学、美国罗门哈斯等，所占市场份额超过85%，市场集中度非常高。

目前，中国已经可以量产G线、I线、KrF三大类光刻胶南大光电计划通过3年的建设、投产及实现销售，达到年产25吨193nm（ArF干式和浸没式）光刻胶产品的生产规模，未来将攻关EUV光刻胶解决光刻难题从非核心开始起步

我国发展半导体产业，光刻技术是绕不开的课题，以国内目前薄弱的基础，短期内攻克EUV设备并不现实对此，莫大康指出，高性能光刻技术对中国企业来说成本高昂，但是其战略意义不容忽视中国要推进完整的光刻工业体系的发展，只能采取从低到高的策略，比如193nm深紫外ArF干式光刻机、浸没式光刻机，以及周边设备材料等，EUV是整套体系中最困难的一块。

“要实现强大的功能，EUV就必须克服电能消耗以及光源等因素的影响”中国电子科技集团公司第四十五研究所集团首席专家柳滨表示，EUV虽然售价超过了一亿美元，但是高额的价格并不是它最大的问题EUV最大的问题是电能消耗。

其电能消耗是传统193nm光刻机的10倍，因为极紫外光的波长仅有13.5nm，投射到晶圆表面曝光的强度只有光进入EUV设备光路系统前的2%在与7nm成本比较中，7nm的EUV生产效率在80片/小时的耗电成本将是14nm的传统光刻生产效率在240片/小时的耗电成本的一倍，这还不算设备购置成本和掩膜版设计制造成本。

除了电能以及光源，光刻胶也是EUV技术另一个需要面对的问题据专家介绍，光刻胶本身对于光的敏感度就十分高，但是对于不同波长的光源，光刻胶的敏感度也有差异，这就对EUV光刻机产生了一些要求光刻机选择的波长必须和光刻胶对应的波长处于同一个波段，这样才能提升光刻胶对于光源的吸收率，从而更好地实现化学变化。

莫大康表示，极紫外光刻虽然领先，但正因如此也存在许多需要改进的空间因此，国内厂商先在DUV等领域站住脚跟，从周边设备与材料切入，逐步解决产业中存在的问题，把产业做扎实，不失为一个有效的策略中国电子报3.苹果库克：隐私是本世纪最重要的问题之一；
