19protel DXP中PCB图中电路板标注的方法简介成都电路板设计
2023-04-03 12:03:56
SO单片机开发指南之19没有标注就像是黑夜里没有灯,看不见前面的路而不知所措做好必要的标注,才能让别人明白,对电路板设计很重要本文介绍在Protel DXP中PCB图纸中进行标注的方法一、标注方法概述电路板的标注就是在电路板上添加文字、图形符号,用于说明。
电路板的标注影响电路布线给电路板标注在布线之前或者之后做都可以,不过似乎布线完后做更佳一点点>>在哪里做标注电路板的标注需要在PCB的”Top Overlay”图层中进行>>怎么做(1)点击图层管理栏上的”Top Overlay”图层,进入丝印层;。
(2)在工具栏中点击并使用放置字符串或者绘制图形等的控件;(3)在合适的位置输入文字、绘制图形>>需要考虑的因素和注意点(1)注意一下避开元件的安装位置,不要在焊接元件后标注被遮挡了;(2)注意美观可以的话尽量做到字体大小一致,单边对齐。

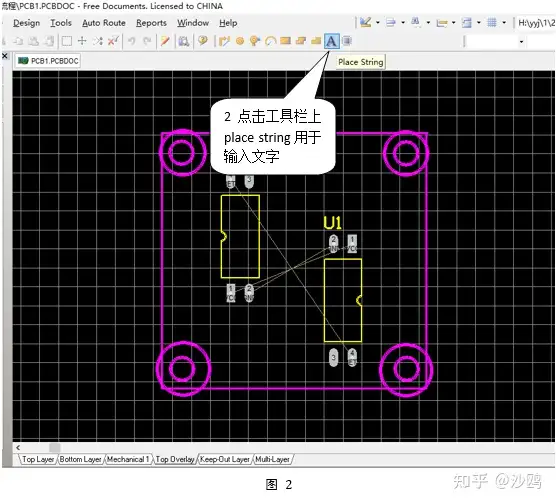

二、图解还是来个图解讲一下:





三、小结标注需要在丝印层中完成。在DXP中图层操作是常用的,因为不同的图层有不同的含义和作用,这个在前面(第15节)有过粗浅的介绍。本节完,精彩待续。
