主要涉及内容：【1】电路原理图绘制创建PCB工程文件创建原理图文件加载元件库原理图绘制电路原理图绘制1、创建一个文档

2.如何根据电路板画原理图

{1}创建PCB工程文件2、创建一个PCB工程文件 （选择文件，新的……，项目，PCB工程）

3.如何画电路板原理图

创建结果如下：

4.如何根据电路板画电路图

保存工程文件到创建文档中

5.pcb电路原理图的绘制总结

{2}创建原理图文件3、在PCB工程文件里面添加一个原理图库 （选择 添加一个新的……到工程，Schematic）

6.如何画电路板图

创建结果如下：

7.电路原理图怎么生成pcb板?

保存原理图库到创建文档中

8.电路板图的绘制过程

{3}加载元件库 提示：元件库也可以自己设计哦4、添加一个库（点击Panels,选择Components）

9.看电路板画电路图视频

结果如下（弹出如下窗口）：

10.电路板图画法

点击右键选择（Add or Remove Libraries……）

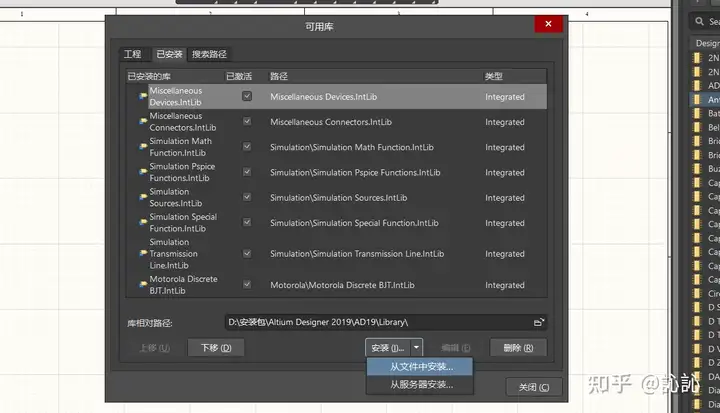

点击已安装 （可以查看出安装的库），在下面选择 安装——从文件中安装……

选择要添加的库，点击打开，再点击关闭

查看添加的库

{4}原理图绘制开始绘制原理图 {面图片为例子}

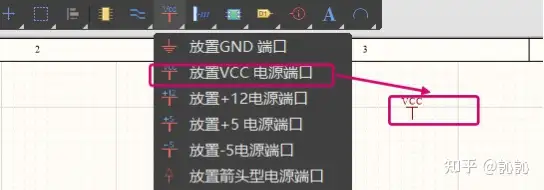

说明：（绘制方法以及使用及技巧）1、点击右键进行进行对应种类的选择（例如 下面电源和地的放置）

2、出现红色波浪线说明存在错误 (例如 下面这张图)错误原因：没有进行参数修改

修改结果：

出现十形状时可以移动，移动同时按住x可以左右移动，y可以上下移动
