1.pcb电流与线宽的参照表

笔者对PCB是否能够承载100~150A大电流的问题进行了分析,一起来看一下吧常见的PCB可以承载150A电流,但是原则上不推荐作为常规或者持续的使用方法下面主要论述三个方面:1、PCB承载大电流操作方法。

2.pcb电流与线宽公式详细计算

2、PCB承载大电流注意事项3、PCB承载大电流推荐操作一、PCB承载大电流操作方法先说三种常见的大电流PCB设计操作方法:增大线宽,常规一般是1A 1mm(40mil);覆铜厚度,1oz,2oz+++;

3.pcb线路电流

导线上开窗,加锡、银、铜等;都是基操,此处不再赘述二、PCB承载大电流注意事项第一,这里会涉及到非常严重的发热问题,而且就算按照上述1、2中进行操作,局部发热现象也很难处理,因为电流并不是平均流过导体的。

4.pcb大电流如何设计

而且铜和锡的电阻率是完全不同的,因此电流往往还是从铜箔留过,板材发热会很严重要知道常用的FR4 的TG一般在140~170度,超过了虽然可能不会燃烧,但是会直接导致板材软化,电气性能严重下降第二,板材的可靠性会大打折扣,因为导线开窗加锡的做法,因为焊锡会在故障时融化而导致断路现象。

5.pcb线宽和电流

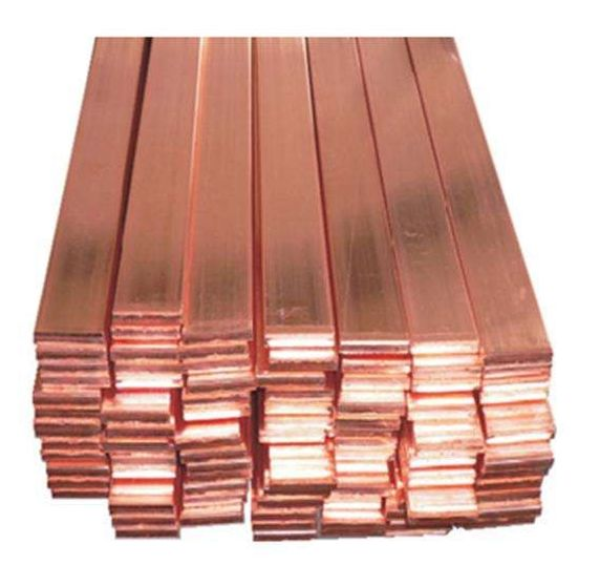

三、PCB承载大电流推荐操作第一,使用铜排等作为大电流导体,或者在大电流部分直接用铜板接出来。

6.pcb最大电流

第二,使用多层板进行大电流传输,但是需要进行热仿真,因为电流不是平均流动的,可能会导致局部过热,具体根据板材覆铜厚度以及宽度进行具体分析第三,铝基板,相比而言,铝基板的散热要好很多,承压能力也更强,但是在150A大电流下还是需要多多考虑温升,下图仅供参考。

7.pcb电流计算公式
