图1:在原理图页面选择创建/删除符号比如说我们要加一个OPZ3022，我们先找到类似的符号先。先拷贝op07符号见图2新建符号。

3.pcb原理图库怎么绘制元件符号

图2:新建符号

4.原理图符号与pcb元器件封装存在一一对应关系

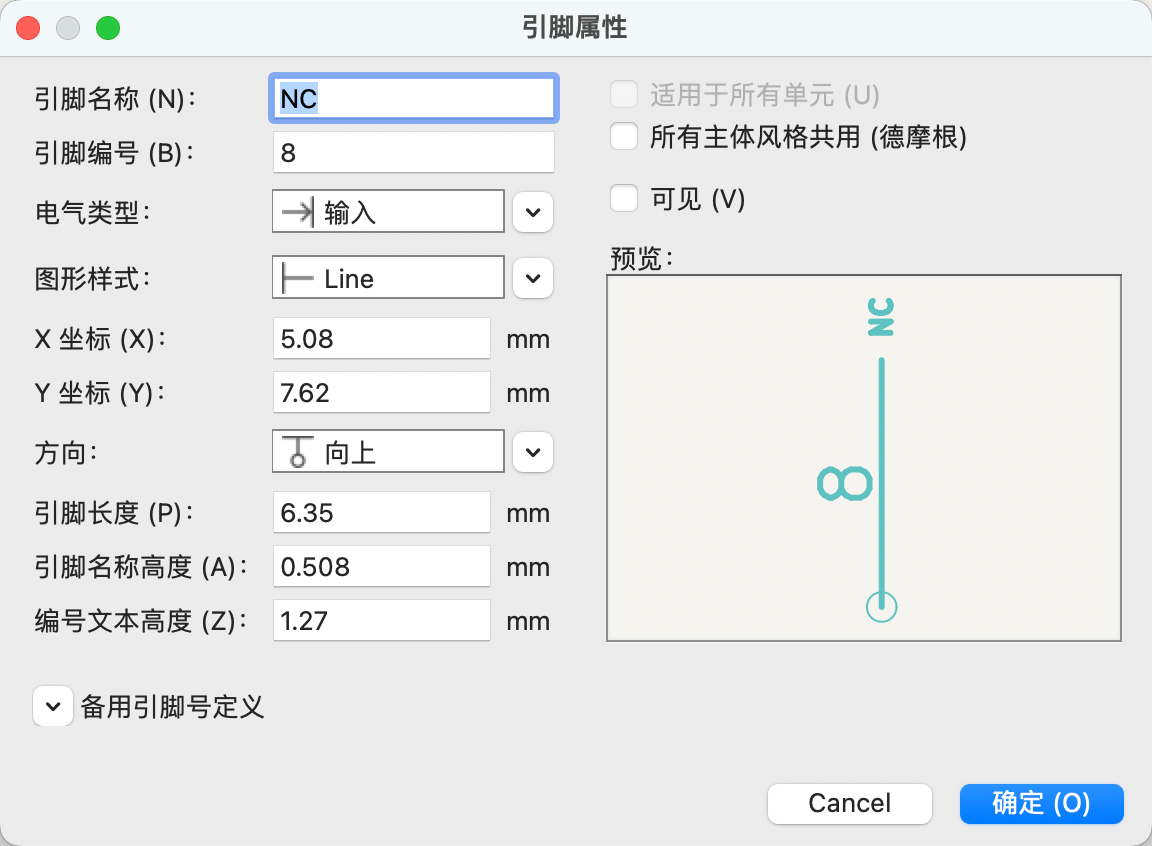

图3:双击引脚可以编辑引脚属性属性（property）的快捷键是E，可以选择可见还是不可见

5.pcb原理图符号大全

图4:整体属性设置绘制完基本外框后可以加入整体属性设置，先点击如图4所示，跳出窗口图5，可以放入datasheet以及lib。

6.pcb原理图元器件封装

图5:库符号属性设置在退出保存后，就能在库里找到OPZ302了，快捷键是（A）

7.altium designer怎么画原理图封装

图6:库中寻找OPZ302

8.用pcb画原理图

图7:编辑封装选项

9.原理图怎么封装pcb

图8:0603封装库中视图猛的一看，看不懂ref**代表啥，但是我们拿现有的封装Pcb一看就明白是怎么一回事。

10.如何给原理图添加pcb封装

图9:在PCB中的视图中间和上面的都是位号，最下面的是元器件的值。

图10:PCB 的3d视图在PCB 3D视图模拟真实PCB的时候，发现值和F.fab层是不显示的，主要用于参考，所以咱们知道这个东西就能好好的利用他了。

图11:新建SIP-2封装新建SIP-2封装发现自带这些参数，咱们直接绘制封装即可。

图12:SIP-2的封装

图13:在原理图里给R4添加SIP-2的封装

图14:更新PCB后的结果今天就先聊到这里了，拜拜～返回搜狐，查看更多责任编辑：
