来源：国际电子商情PCB制作工艺过程PCB的制作非常复杂，以四层印制板为例，其制作过程主要包括了PCB布局、芯板的制作、内层PCB布局转移、芯板打孔与检查、层压、钻孔、孔壁的铜化学沉淀、外层PCB布局转移、外层PCB蚀刻等步骤。

2.pcb的制作过程

1、PCB布局

3.pcb制作流程详细

PCB制作第一步是整理并检查PCB布局（Layout）PCB制作工厂收到PCB设计公司的CAD文件，由于每个CAD软件都有自己独特的文件格式，所以PCB工厂会转化为一个统一的格式——Extended Gerber RS-274X 或者 Gerber X2。

4.pcb制作方法

然后工厂的工程师会检查PCB布局是否符合制作工艺，有没有什么缺陷等问题2、芯板的制作清洗覆铜板，如果有灰尘的话可能导致最后的电路短路或者断路。

5.pcb制作视频教程

下图是一张8层PCB的图例，实际上是由3张覆铜板（芯板）加2张铜膜，然后用半固化片粘连起来的制作顺序是从最中间的芯板（4、5层线路）开始，不断地叠加在一起，然后固定4层PCB的制作也是类似的，只不过只用了1张芯板加2张铜膜。

6.pcb板制作工艺流程图

3、内层PCB布局转移先要制作最中间芯板（Core）的两层线路。覆铜板清洗干净后会在表面盖上一层感光膜。这种膜遇到光会固化，在覆铜板的铜箔上形成一层保护膜。

7.pcb板制作流程

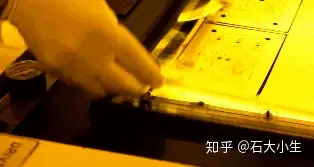

将两层PCB布局胶片和双层覆铜板，最后插入上层的PCB布局胶片，保证上下两层PCB布局胶片层叠位置精准。

8.pcb制作工艺流程视频

感光机用UV灯对铜箔上的感光膜进行照射，透光的胶片下，感光膜被固化，不透光的胶片下还是没有固化的感光膜固化感光膜底下覆盖的铜箔就是需要的PCB布局线路，相当于手工PCB的激光打印机墨的作用然后用碱液将没有固化的感光膜清洗掉，需要的铜箔线路将会被固化的感光膜所覆盖。

9.pcb制作工艺流程介绍

然后再用强碱，比如NaOH将不需要的铜箔蚀刻掉。

10.pcb制作工艺流程详解

将固化的感光膜撕掉，露出需要的PCB布局线路铜箔。

4、芯板打孔与检查

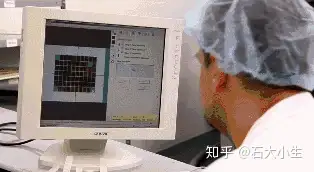

芯板已经制作成功。然后在芯板上打对位孔，方便接下来和其它原料对齐。芯板一旦和其它层的PCB压制在一起就无法进行修改了，所以检查非常重要。会由机器自动和PCB布局图纸进行比对，查看错误。

5、层压这里需要一个新的原料叫做半固化片，是芯板与芯板（PCB层数>4），以及芯板与外层铜箔之间的粘合剂，同时也起到绝缘的作用下层的铜箔和两层半固化片已经提前通过对位孔和下层的铁板固定好位置，然后将制作好的芯板也放入对位孔中，最后依次将两层半固化片、一层铜箔和一层承压的铝板覆盖到芯板上。

将被铁板夹住的PCB板子们放置到支架上，然后送入真空热压机中进行层压。真空热压机里的高温可以融化半固化片里的环氧树脂，在压力下将芯板们和铜箔们固定在一起。

层压完成后，卸掉压制PCB的上层铁板然后将承压的铝板拿走，铝板还起到了隔离不同PCB以及保证PCB外层铜箔光滑的责任这时拿出来的PCB的两面都会被一层光滑的铜箔所覆盖6、钻孔要将PCB里4层毫不接触的铜箔连接在一起，首先要钻出上下贯通的穿孔来打通PCB，然后把孔壁金属化来导电。

用X射线钻孔机机器对内层的芯板进行定位，机器会自动找到并且定位芯板上的孔位，然后给PCB打上定位孔，确保接下来钻孔时是从孔位的正中央穿过。

将一层铝板放在打孔机机床上，然后将PCB放在上面为了提高效率，根据PCB的层数会将1~3个相同的PCB板叠在一起进行穿孔最后在最上面的PCB上盖上一层铝板，上下两层的铝板是为了当钻头钻进和钻出的时候，不会撕裂PCB上的铜箔。

在之前的层压工序中，融化的环氧树脂被挤压到了PCB外面，所以需要进行切除。靠模铣床根据PCB正确的XY坐标对其外围进行切割。

7、孔壁的铜化学沉淀由于几乎所有PCB设计都是用穿孔来进行连接的不同层的线路，一个好的连接需要25微米的铜膜在孔壁上这种厚度的铜膜需要通过电镀来实现，但是孔壁是由不导电的环氧树脂和玻璃纤维板组成所以第一步就是先在孔壁上堆积一层导电物质，通过化学沉积的方式在整个PCB表面，也包括孔壁上形成1微米的铜膜。

整个过程比如化学处理和清洗等都是由机器控制的
