1、如果设计的系统中包含器件，则在绘制原理图前必需使用 II软件对管脚分配进行验证(FPGA中某些特殊的管脚是不能用作普通IO的)2、从上到下依次为：信号平面层、地、电源、信号平面层;从上到下依次为：信号平面层、地、信号内电层、信号内电层、电源、信号平面层。

2.pcb设计的常用软件

6层以上板(优点是：防干扰辐射)，优先选择内电层走线，走不开选择平面层，禁止从地或走线(原因：会分割电源层，产生寄生效应)3、多电源系统的：如FPGA 系统做6层板，一般至少会有3.3V 1.2V 1.8V 5V。

3.pcb设计软件

3.3V一般是主电源，直接铺电源层，通过很容易布通全局电源网络;5V一般可能是电源输入，只需要在一小块区域内铺铜。且尽量粗。

4.pcb设计软件介绍

1.2V和1.8V是内源(如果直接采用线连的方式会在面临BGA器件时遇到很大困难)，布局时尽量将1.2V与1.8V分开，并让1.2V或1.8V内相连的元件布局在紧凑的区域，使用铜皮的方式连接，如图：

5.pcb设计软件功能简单说明

总之，因为电源网络遍布整个PCB，如果采用走线的方式会很复杂而且会绕很远，使用铺铜皮的方法是一种很好的选择!4、邻层之间走线采用交叉方式：既可减少并行导线之间的电磁干扰，又方便走线5、模拟数字要隔离，怎么个。

6.pcb设计工具是什么

隔离法?布局时将用于模拟信号的器件与数字信号的器件分开，然后从AD芯片中间一刀切!模拟信号铺模拟地，模拟地/模拟电源与通过/磁珠单点连接。

7.主流的pcb板设计软件

6、基于PCB设计软件的PCB设计也可看做是一种软件开发过程，软件工程最注重“迭代开发”的思想，减少PCB错误的概率(1) 原理图检查，尤其注意器件的电源和地(电源和地是系统的血脉，不能有丝毫疏忽);(2) PCB封装绘制(确认原理图中的管脚是否有误);

8.pcb设计的常用软件有

(3) PCB封装尺寸逐一确认后，添加验证标签，添加到本次设计封装库;(4) 导入网表，边布局边调整原理图中信号顺序(布局后不能再使用的元件自动编号功能);(5) 手工布线(边布边检查电源地网络，前面说过：电源网络使用铺铜方式，所以少用走线);

9.pcb设计用什么软件有哪些

总之，PCB设计中的指导思想就是边绘制封装布局布线边反馈修正原理图(从信号连接的正确性、信号走线的方便性考虑)7、晶振离芯片尽量近，且晶振下尽量不走线，铺地网络铜皮多处使用的使用树形时钟树方式布线8、连接器上信号的排布对布线的难易程度影响较大，因此要边布线边调整原理图上的信号(但千万不能重新对编号)。

10.pcb设计用什么软件好用

9、多板接插件的设计：(1) 使用排线连接：上下接口一致;(2) 直插座：上下接口镜像对称，如下图：

10、模块连接信号的设计：(1) 若2个模块放置在PCB同一面，则管教序号大接小小接大(镜像连接信号);(2) 若2个模块放在PCB不同面，则管教序号小接小大接大这样做能放置信号像上面的右图一样交叉当然，上面的方法不是定则，我总是说，凡事随需而变(这个只能自己领悟)，只不过在很多情况下按这种方式设计很管用罢了。

11、电源地回路的设计：

上图的电源地回路面积大，容易受电磁干扰。

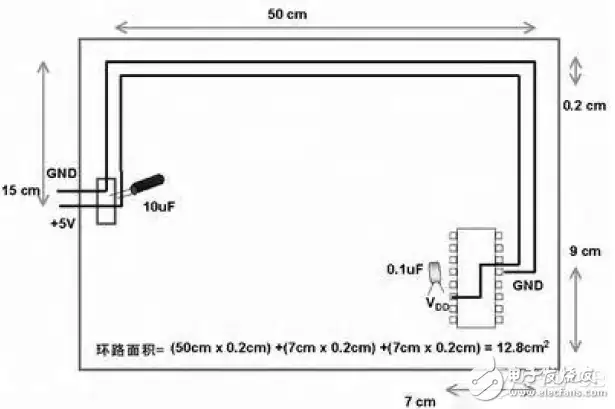

上图通过改进——电源与地线靠近走线，减小了回路面积，降低了电磁干扰(679/12.8，约54倍)因此，电源与地尽量应该靠近走线!而信号线之间则应该尽量避免并行走线，降低信号之间的互感效应本文转载自面包板
