PCB 设计过程是由一系列工业设计步骤组成，是保证大批量电路板产品质量、减少故障排查的关键环节PCB 是工业电子产品设计的基础无论是小批量制作，还是大规模生产的消费电子，几乎所有的设计技术中都包含有 PCB 设计。

2.pcb设计中遇到的常见问题

由于设计过程错综复杂，很多常见的错误会反复出现下面罗列出在 PCB 设计中最常见到的五个设计问题以及相应的对策01管脚错误串联线性稳压电源比起开关电源更加便宜，但电能转效率低通常情况下，鉴于容易使用和物美价廉，很多工程师选择使用线性稳压电源。

3.pcb设计常见问题和改善措施

但需要注意，虽然使用起来很方便，但它会消耗大量的电能，造成大量热量扩散与此形成对比的是开关电源设计复杂，但效率更高然而需要大家注意的是，一些稳压电源的输出管脚可能相互不兼容，所以在布线之前需要确认芯片手册中相关的管脚定义。

4.pcb中容易出现的问题

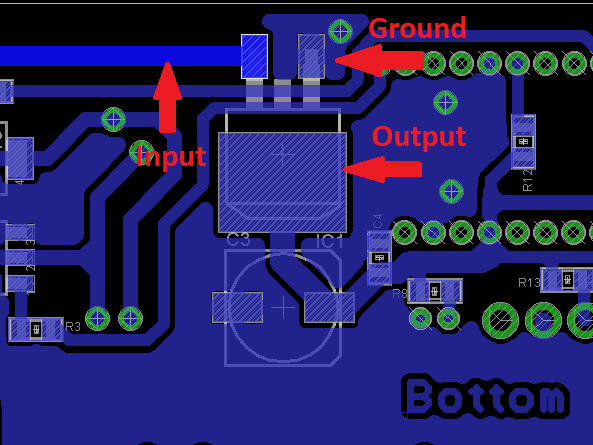

▲ 图1.1 一种特殊管脚排列的线性稳压电源02布线错误设计与布线之间的比较差异是造成 PCB 设计最后阶段的主要错误所以需要对一些事情进行重复检查，比如器件尺寸，过孔质量，焊盘尺寸以及复查级别等总之需要对照设计原理图进行重复确认检查。

5.pcb问题处理方案

打开凤凰新闻，查看更多高清图片▲ 图2.1 线路检查03腐蚀陷阱当 PCB 引线之间的夹角过小（呈现锐角）的时候就可能形成腐蚀陷阱（Acid Trap）这些锐角连线在电路板腐蚀阶段可能残存腐蚀液从而将该处的敷铜更多的去除，从而形成卡点或者陷阱。

6.pcb中的错误及更改方法

后期可能造成引线断裂，形成线路开路现代制作工艺由于使用了光感腐蚀溶液之后，这种腐蚀陷阱现象大大减少了

7.关于pcb的问题

▲ 图3.1 连接角度呈现锐角的连线04立碑器件在利用回流工艺焊接一些小型表贴器件的时候，器件会在焊锡的浸润下形成单端翘起现象，俗称“立碑”这种现象通常会由不对称的布线模式造成，使得器件焊盘上热量扩散不均匀 。

8.pcb异常处理大全

使用正确的 DFM 检查可以有效缓解立碑现象的产生

9.pcb规则报错汇总

▲ 图4.1 电路板回流焊接中的立碑现象05引线宽度当 PCB 引线的电流超过 500mA 的时候，PCB 最先线径就会显得容量不足通常的厚度和宽度，PCB表面的导线比起多层电路板内部导线通过更多的电流，这是因为表面引线可以通过空气流动进行热量扩散。

10.pcb错误报告

线路宽度也与所在层的铜箔厚度有关系大多数 PCB 生产厂家允许你选择 0.5 oz/sq.ft 到 2.5 oz/sq.ft 不同厚度的铜箔

▲ 图5.1 PCB 引线宽度来源：TsinghuaJoking 作者：卓晴
