原标题：箱变智能机柜环境管理系统 箱变光纤测温在线监测系统装置搜 福州英诺 就能找到我们 (以下为标准参数，具体可根据客户需求定制化，需要详细功能资料请联系135-9907-0393)箱变智能机柜环境管理系统

2.箱变智能监控装置

箱变内的高压室和低压室设置集成防凝露、盐雾腐蚀、温度监测和烟雾报警功能的智能机柜环境管理系统，实现湿度监控、温度监测、及早发现箱内过温和火灾隐患该系统同时须具有在监测到烟雾浓度达到阀值时应自动停止加热器加热和风扇的功能，以避免故障扩大。

3.箱变设备原理及结构

该系统由控制器和安装在箱内的感应执行模块组成，应可监测高低压室内的温度、湿度，须通过露点控制(可根据当前温度、湿度得出凝露温度)触点控制箱内加热器除湿和防止气温过低该系统需同时集成冷凝除湿机，将潮气冷凝成水排出以除湿，并且配置有防小动物进入冷凝除湿机排水口的功能。

4.箱变测温需要测哪几个位置

露点控制加热器除湿和冷凝除湿机应自动相互配合，满足现场除湿要求该系统具有综合报警和烟雾报警触点该系统的控制器配置宽温-40-+70℃运行的OLED屏，便于就地显示和设置各感应执行模块的参数，显示高压室、低压室实时的温度、湿度、凝露点温度和烟雾颗粒浓度以及报警指示。

5.箱变保护测控装置调试技术规程

控制器还需具有与上位机通信功能，配置RS485接口/Modbus-RTU 规约，便于上位机系统获得相关数据和带时间戳报警信息记录箱变光纤温度在线监测系统可直接监测箱变低压侧断路器触头、电缆接头处等部位温度，利用荧光光纤测温探头，感应箱变低压侧断路器触头处、电缆接头处温度，可以直观地监测和评估箱变的运行情况，提前发现触头或接头处过热问题，避免对箱变绝缘和寿命造成不利影响。

6.箱变设置规范要求

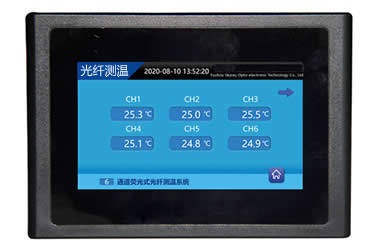

箱变光纤温度在线监测系统一般由荧光光纤测温传感器、光纤测温仪（显示模块）、光缆等组成，每台箱变的测温点数不少于6个，其中暂定为低压侧断路器触头温度（3点）、电缆接头温度（3点）,最终测点由项目单位确定可实时在线监测和故障报警，除可就地显示报警信息外，还能通过RS485口传至监控后台，并能实现远程监控。

7.箱变使用说明书

测温系统装置必须通过与箱变一体化的型式试验，并提供相关检验报告箱变光纤温度在线监测系统主要技术参数如下：（1）温度测量范围：-20~+150℃；（2）测温精度：±1℃；（3）接触式测量方式，但不得影响箱变绝缘性能；荧光光纤传感器通过工频耐压试验， 20cm耐压不小于80kV,并提供检验报告；

8.箱变设备基础建筑图

（4）系统不受箱变内电磁环境影响并提供相关电磁兼容试验报告；（5）能够保存温度数据和报警温度时间等参数；（6）探头寿命不小于30年。
