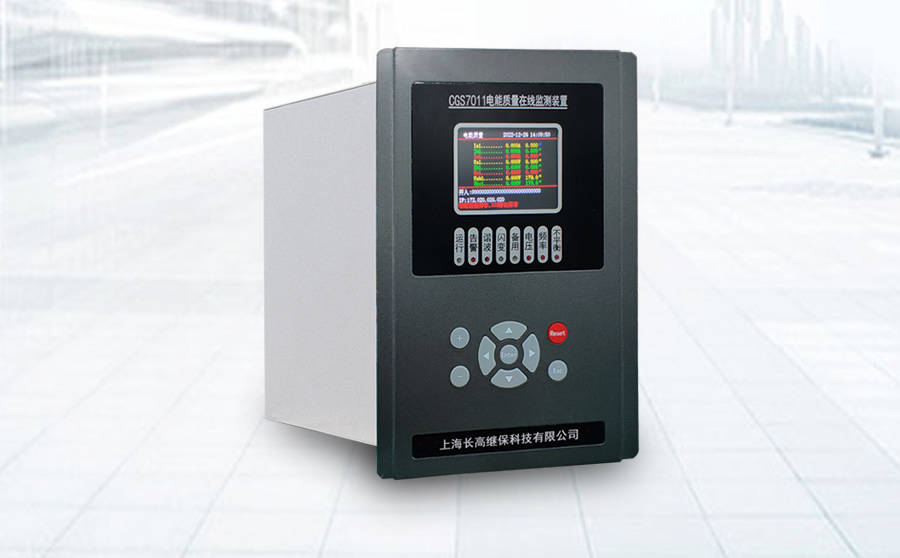

原标题：电能质量监测在线装置功能介绍什么是电能质量在线监测装置上海长高继保的电能质量在线监测装置主要适用于光伏新能源并网系统和变电站上光伏发电的广泛应用对传统的电力系统产生很大的影响，包括配电网的电能质量、系统稳定性等方面。

2.电能质量在线监测装置安装在哪里的

因此，通过电能质量在线监测装置对配网电能质量的影响将更好地指导我们如何更加充分地发挥光伏发电的优势主要用于监测、分析、评估监测点的电能质量，主要包括电能质量实时监测、电能质量事件告警、录波、数据统计、评估分析5个主要功能。

3.电能质量监测系统

实时监测分析的主要指标为：基本电气参量，电压偏差，谐波电压、谐波电流、间谐波、频率偏差、三相电压不平衡度、电压波动与闪变等，所有实时监测的参量和电能质量指标均可长时间存储检索针对电能质量越限、电压暂升和电压暂降、装置提供事件告警和录波分析功能。

4.电能质量在线监测终端

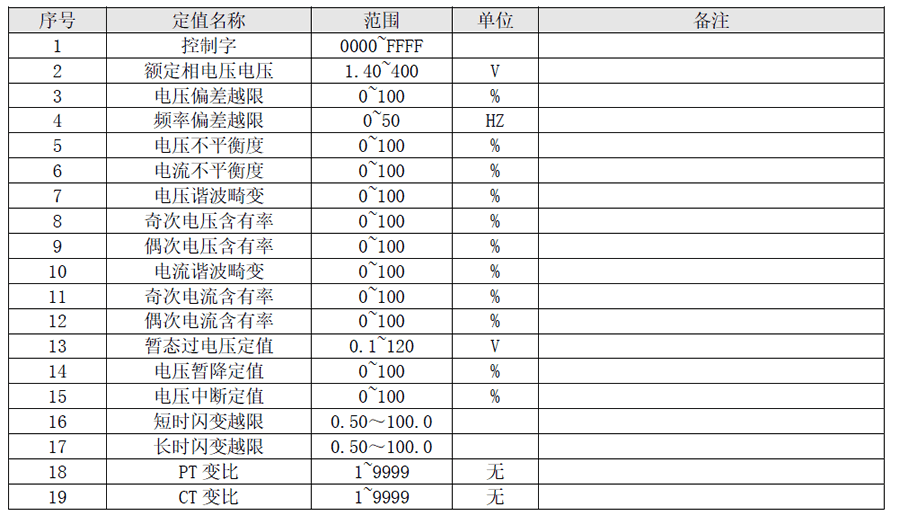

电能质量在线监测装置电能质量在线监测装置定值说明

5.电能质量监测装置是什么作用

电能质量在线监测装置定值说明电能质量在线监测装置功能说明电压偏差计算电能质量在线监测装置实时计算三相相电压和线电压，基本记录周期为3s，取3s的瞬时值进行有效值计算，其时间标签为该3 s 结束的时刻记录保存的时间间隔，可设置为3s的整数倍，记录取最大值，计算公式如下所示。

6.电能质量监测装置原理

电压偏差计算公式电能质量在线监测装置可统计在一定时间间隔内（最短为1小时）的电压合格率、电压越限率、电压偏差最大值、最小值、平均值、95％概率大值装置可设置电压偏差门槛值，实时检测电压偏差是否越限，在发生电压偏差越限时，会自动生成相关事件日志并记录有关事件数据。

7.电能质量监测装置运行规程

频率偏差计算具有记录、统计、事件记录等功能频率测量误差：±0.01Hz电压、电流不平衡度计算电压、电流不平衡度是指三相电力系统中三相不平衡的程度，用电压或电流负序分量与正序分量的方均根值百分比表示，计算公式如下图所示。

8.电能质量监测软件

电压、电流不平衡计算公式电能质量在线监测装置根据计算的三相电压、三相电流，通过软件合成正序、负序电压和电流，从而计算电压、电流的不平衡度谐波监测功能谐波（Harmonic）即对周期性的变化量进行傅里叶级数分解，得到频率为大于1 的整数倍基波频率的分量，它是由电网中非线性负荷而产生的。

9.电能质量监测装置技术规范

电能质量在线监测装置对电压、电流采样值进行FFT分解，可以得到各次谐波分量，由于采取了频率自动跟踪补偿，消除了频率“泄漏”，防止了基波频率偏离额定值情况下造成的测量误差实时计算量包括：电压、电流的总谐波畸变率、按照要求的2～25 次谐波含有率、幅值、相位；各次谐波的有功、无功功率等。

10.电能质量在线监测系统

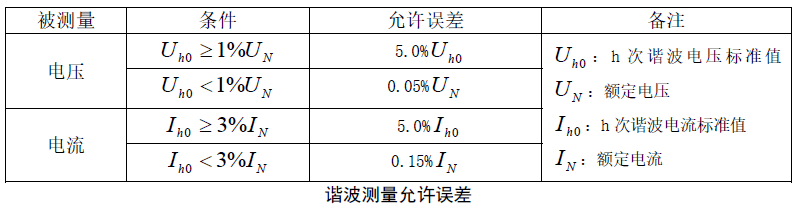

同时具有谐波越限告警功能其标准如下图所示

谐波检测的标准电压波动和闪变监测电力系统的电压波动和闪变主要是由具有冲击性功率的负荷引起的, 如变频调速装置、炼钢 电弧炉、电气化铁路和轧钢机等这些非线性、不平衡冲击性负荷在生产过程中有功和无功功率 随机或周期性的大幅度变动, 当其波动电流流过供电线路阻抗时产生变动的压降, 导致同一电 网上其它用户电压以相同的频率波动。

这种电压幅值在一定范围内(通常为额定值的90%～110%) 有规律或随机地变化, 称为电压波动电压波动通常会引起许多电工设备不能正常工作, 如影响 电视画面质量、使电动机转速脉动、使电子仪器工作失常、使白炽灯光发生闪烁等等。

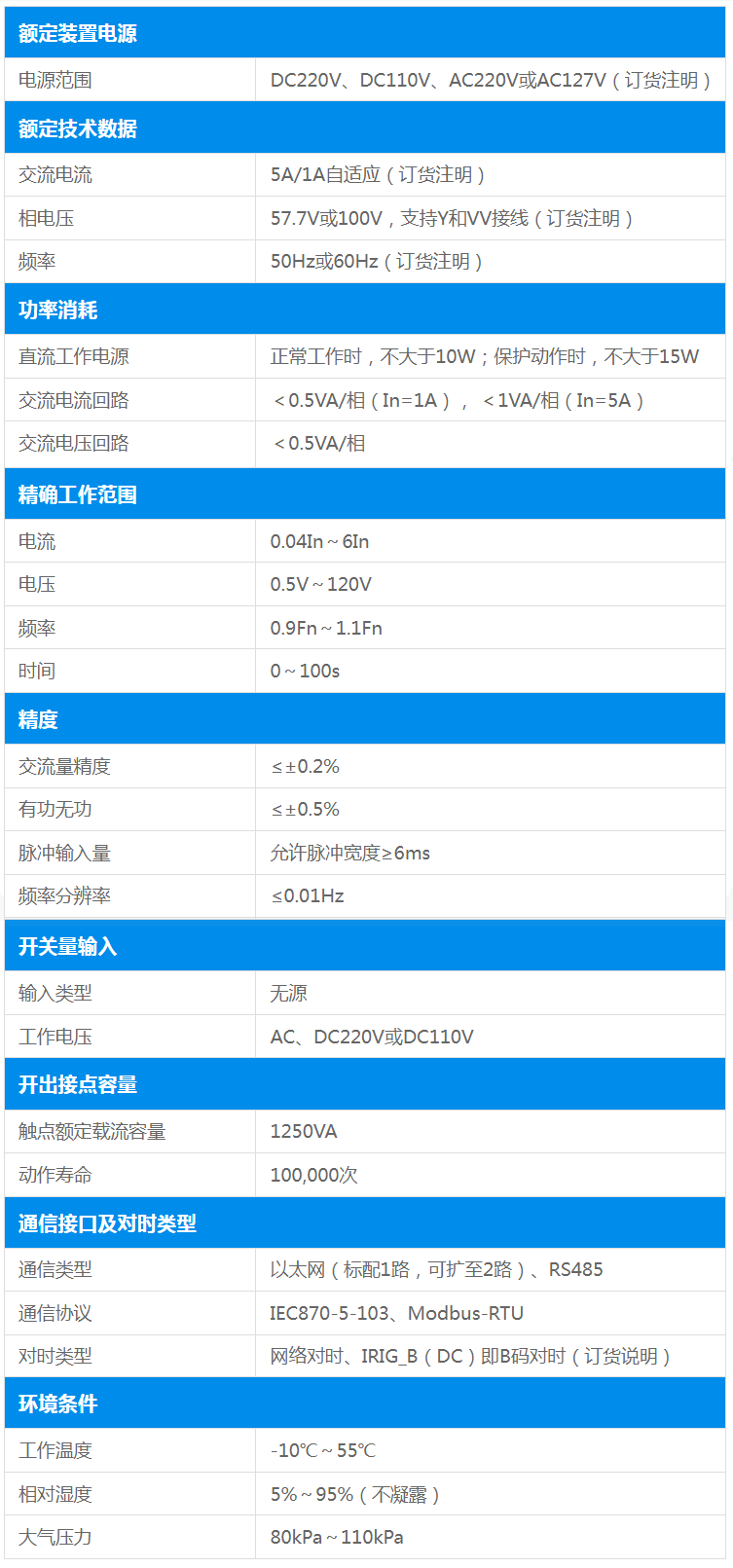

由于一般 用电设备对电压波动的敏感度远低于白炽灯, 为此, 选择人对白炽灯照度波动的主观视感, 即 “闪变”, 作为衡量电压波动危害程度的评价指标电能质量在线监测装置的技术要求

电能质量在线监测装置技术要求电能质量在线监测装置主要特点●采用2.8寸320*240分辨率彩色液晶显示，人机界面清晰易懂，操作整定方便●采用32位ARM Cortex-M4内核，配备高精度的A/D芯片，使得装置性能稳定、运算速快、精度高。

●具有完整的异常记录、事件记录、操作记录，所有信息掉电保持●具有完善的自诊断和监视功能，对故障可具体定位，方便调试●具有完善的软硬件看门狗，保证装置可靠运行●电能质量在线监测装置具有完善的在线运行状态监视功能。

●采用高精度的时钟芯片。●电能质量在线监测装置配备高速以太网通信接口(支持2路，标配1路)。●标配1路RS485通信接口。返回搜狐，查看更多责任编辑：
