　　上一篇文章张老师给大家讲解了关于欧姆定律的两个实验，探究出了电流和电压还有电阻的关系，我们知道了在电阻一定时，电流和电压成正比；在电压一定时，电流和电阻成反比。

所以我们得到了欧姆定律：通过导体的电流，与导体两端的电压成正比，和导体的电阻成反比。

　　

　　公式就是I=U/R，推导式是U = IR和R= U/I，我们可以通过欧姆定律的推导式求电阻，这个下一节我们再讲。

　　

　　欧姆定律公式我们学完后，电学中的很多计算题我们都可以做了。结合前面串联电路和并联电路的电流和电压规律，我们可以总结出电阻的规律。

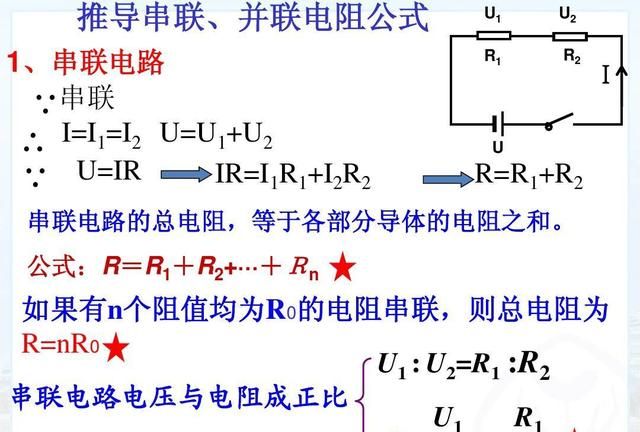

　　串联电路中总电阻等于各个电阻之和，并联电路中总电阻的倒数等于各个电阻的倒数之和。

　　还可以得到串联电路和并联电路的两个比例式。

　　

　　串联电路中，电压比等于电阻比；并联电路中，电流比等于电阻的反比。

　　这些公式结合欧姆定律，就是电学计算题的基础了。

　　

　　如果电路中只用两个用电器，只要给电路中的三个物理量，基本上可以解出电路中所有物理量。

　　和欧姆定律关系最密切的就是动态电路的题型了，什么是动态电路的题型呢？

　　动态电路的题型是指电路中电阻发生变化导致电路中的电流和电压发生变化的题型，这种题型经常是结合变阻器和多个开关来出的。

动态电路的题型一般分为两种，串联动态电路和并联动态电路。

　　串联动态电路分为滑动变阻器类型和多开关类型。

　　其中滑动变阻器类型有两种分析方法，一种是可以通过分析滑变电阻电阻-总电流-定值电阻电压-滑变电压这种方法，另一种可以通过分析滑变电阻-滑变电压-定值电阻电压-电路电流这种方式。

　　

　　多开关类型是指电路中没有变阻器，只有多个开关。串联电路中一个定值电阻会和开关并联，通过开关的通断来改变电路中的电阻。

　　这种类型可以通过画等效电路图，具体来计算各个量的变化情况，这样是最准确的。

　　当然，如果你已经非常熟练公式和概念，也可以通过局部-整体-局部这种方法来分析出结果。

并联电路也分为滑动变阻器类型和多开关类型。

　　因为并联电路各个支路互不影响，所以不管是滑动变阻器类型还是多开关类型，电路受影响的只是所在支路和干路，定值电阻所在的支路所有物理量都是不变的。

　　可以通过支路-干路这种方法来分析并联电路中各物理量的变化情况。

　　当然，不管是用哪种方法，欧姆定律公式结合串并联电路的公式一起来分析才是最重要的。

这块还有动态电路的加强版-动态电路变化量问题。

　　一般会问电压的变化量和电流的变化量比值是否变化，或者比值等于哪个定值电阻的阻值。

　　这里面有一个结论，就是如果求的是哪个电压表的变化量和电流变化量的比值，我们只需要观察电压表的测量范围内有没有变化的电阻。

　　如果有，那么比值就等于电压表测量范围之外所有定值电阻之和；

　　如果没有，那么比值就等于电压表测量范围之内所有定值电阻之和。

　　总之，这个比值一定是不变的，代表某一个或者几个定值电阻的阻值。

　　以上就是张老师总结的关于欧姆定律和动态电路的知识点，不明白的地方可以关注私信我！
