开发背景

最近几年我们经常会遇到一些军警用双筒望远镜的询单，但是现有的产品都是做民用市场的，导致机会白白流失，因此我们计划开发几款军用标准的双筒望远镜，先试试水！

产品整体构思

军警用双筒望远镜和民用的最大区别，就是耐用！因为这类望远镜的使用环境通常都比较恶劣，而且都是当工具粗用！另外成本也要控制好，毕竟是大批量采购，单价不宜太高。因此军警用双筒望远镜的壳体通常都是采用金属结构（强度高，结实耐用）、保罗棱镜转像（技术难度低，成本低）、左右独立调焦（防水性能好，避免内部镜片长霉）。国产的62式和95式军用望远镜都是这种思路

大家可以看看民用高端屋脊棱镜双筒望远镜的剖面图，像钟表一样精密的结构，不仅成本非常高，也不适合粗用。

细节构思

倍数：手持双筒望远镜的倍数，在没有防抖技术的支持下，通常在6-10倍之间，比如95式军用望远镜的倍数就是7倍，62式军用望远镜的倍数就是8倍，而著名的望远镜品牌蔡司还出过6倍的军用望远镜

所以我们决定先选8倍，这是折中的选择，在图像的抖动、成像放大能力、成像亮度之间做了平衡处理。后期我们还会开发出6倍产品！

口径：一般手持双筒望远镜的口径介于20-50mm之间，太小的口径会导致成像亮度不足，太大的口径又会导致体积重量偏大，依然需要在成像效果和体积重量之间做平衡。还是以62式和95式军用望远镜为例，前者口径是30mm，后者口径是40mm，我们打算选32mm口径，8倍放大时出瞳直径刚好是4mm。

视野：开阔的视野不仅让寻找目标更容易，还会提升观测的舒适感。8倍双筒超过7.5度视野就达到了广角标准，我们的目标是超过8度！

出瞳距离：军用望远镜在设计的时候，要考虑到带着防毒面具的时候也可以观测，所以还要设计成长出瞳距离，这种方案对戴眼镜的用户也非常友好，即便是戴眼镜观测也可以看清整个视场！

镀膜：32mm的通光口径并不算大，为了弥补这个遗憾，必须把增透膜技术做到极致，让进入望远镜的光线得到充分利用，而不至于白白浪费。而且优质的镀膜，不仅仅会直接提升成像亮度，还会减少画面的灰雾感，使得成像更加清晰。因此我们打算在所有镜片的表面均镀上超低反射率的多层增透膜。

镜片和棱镜：物镜材料我们打算分别采用常规光学玻璃和ED玻璃，用同一套外壳做出两个版本，满足不同用户需求。

棱镜采用高折射率全反射的BAK4玻璃。另外受到开发6X24反保罗双筒望远镜的启示，所有镜片都要上激光干涉仪来检测面型，确保成品的光学效果达到设计预期

棱镜固定方式：传统的军用望远镜调节光轴通常采用在物镜端安装偏心轮，通过转动偏心轮来调节物镜的中心，从而实现调节光轴的目的。民用保罗棱镜双筒望远镜通常是在棱镜顶部安装一个金属弹簧片，侧面装一颗螺丝，通过旋转螺丝来调节棱镜角度，实现光轴调节。还有一种更加先进的光轴调节方式，就是把两块棱镜先固定在棱镜架上，再把整个棱镜架固定在望远镜的上盖板上，棱镜架和盖板的连接轴上安装了强力弹簧，类似柔性连接，这样面对强烈振动过后，棱镜组还是会回归原始位置，另外连接轴本身可以旋转，从而调节棱镜组的角度以实现光轴调节。

镜体材料：镜体我们打算采用镁铝合金压铸工艺生产，这种材料密度小，但是强度高，通常都用在高端望远镜上。

镜体表面饰皮：我们打算采用传统硫化镉的工艺生产，具体做法是将橡胶皮裁剪好后贴在壳体上，然后在烤箱里加热烘烤一段时间。这种饰皮的特点是极其耐用，正常用几十年都不会损坏，比常规饰皮耐用得多。

调焦方式：我们打算采用左右独立调焦，这种方式结构非常简单，非常有利于实现防水。当然也有缺点，在近距离观察的时候，比如观鸟，需要频繁调焦，调焦速度就跟不上了，不过对军警用望远镜来说，并不需要观察几米十几米的目标，因此并不存在这种问题。

眼杯：目前在民用望远镜上旋升眼杯已经非常普及，但是这种活动结构在给用户带来便利的同时，也带来了故障率高的缺点，所以我们打算采用传统的固定式橡胶眼杯。

开发过程

依然找帮我们设计6X24反保罗双筒的光学设计师操刀，设计8X32/6x32的常规版和ED版，然后安排镜片研磨工厂先组织8X32ED的样品生产，在结构设计师做外观设计时，因为规格、棱镜、调焦方式、外观饰皮的限制、导致军警用望远镜的外观基本都差不多，很难有特立独行的外观。所以和友商类似产品的外观比较相似，在此特别强调：无论是光学还是结构，都是完全独立设计。这次设计过程非常顺利，可以说是一次成功。当样品摆在我们面前的时候，拿起来看第一眼就赞不绝口：成像非常清晰，非常明亮，色差极小，视野非常开阔，观察非常舒适。如果是6X32规格，恐怕成像还要舒服！因为我们长期代理进口高端望远镜，从业20余年，说阅镜无数一点不夸张，能让我们称赞的，那绝对是好镜子！

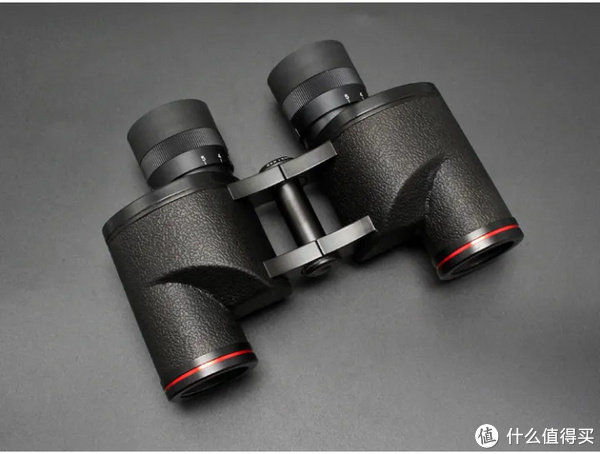

外观照片
