原标题：MATLAB的plot3函数绘制三维图形

MATLAB绘制三维图形的函数中，最基本的三维图形函数为plot3函数，它将二维绘图函数plot的有关功能扩展到三维空间，可以用来绘制三维曲线。

plot3函数的基本语法

plot3（x1，y1，z1，选项1，x2，y2，z2，选项2，…）

其中每一组x，y，z组成一组曲线的坐标参数，选项的定义和plot的选项一样。

当x，y，z是同维向量时，则x，y，z对应元素构成一条三维曲线。当x，y，z是同维矩阵时，

则以x，y，z对应列元素绘制三维曲线，曲线条数等于矩阵的列数。

plot3(X,Y,Z) 绘制三维空间中的坐标。

要绘制由线段连接的一组坐标，请将 X、Y、Z 指定为相同长度的向量。

要在同一组坐标轴上绘制多组坐标，请将 X、Y 或 Z 中的至少一个指定为矩阵，其他指定为向量。

plot3(X,Y,Z,LineSpec) 使用指定的线型、标记和颜色创建绘图。

plot3(X1,Y1,Z1,...,Xn,Yn,Zn) 在同一组坐标轴上绘制多组坐标。

使用此语法作为将多组坐标指定为矩阵的替代方法。

plot3(X1,Y1,Z1,LineSpec1,...,Xn,Yn,Zn,LineSpecn)

可为每个 XYZ 三元组指定特定的线型、标记和颜色。可以对某些三元组指定 LineSpec，

而对其他三元组省略它。例如，plot3(X1,Y1,Z1,o,X2,Y2,Z2) 对第一个三元组指定标记，

但没有对第二个三元组指定标记。

plot3函数的使用实例

实例1：三维函数的参数方程绘图实例

程序

clc;

clear all;

close all;

t=0:pi/66:2*pi;

x=8*cos(t);

y=4*sqrt(2)*sin(t);

z=-4*sqrt(2)*sin(t);

plot3(x,y,z,rp);

title(Line in 3-D Space);

text(0,0,0,origin);

xlabel(X);

ylabel(Y);

zlabel(Z);grid;

运行结果

实例2

程序

clc;

clear all;

close all;

t = 0:pi/1000:pi;

X(1,:) = sin(t).*cos(10*t);

X(2,:) = sin(t).*cos(12*t);

X(3,:) = sin(t).*cos(20*t);

Y(1,:) = sin(t).*sin(10*t);

Y(2,:) = sin(t).*sin(12*t);

Y(3,:) = sin(t).*sin(20*t);

figure

Z = 2*sin(t);

plot3(X,Y,Z);

xlabel(X);

ylabel(Y);

zlabel(Z);

grid on;

运行结果

实例3

程序

clc;

clear all;

close all;

t = 0:pi/1000:80*pi;

xt = (3 + cos(sqrt(32)*t)).*cos(t);

yt = sin(sqrt(32) * t);

zt = (3 + cos(sqrt(32)*t)).*sin(t);

figure;

subplot(1,2,1);

plot3(xt,yt,zt,r)

axis equal

xlabel(x(t))

ylabel(y(t))

zlabel(z(t))

t = 0:pi/1000:80*pi;

xt = (3 + cos(sqrt(32)*t)).*cos(t);

yt = sin(sqrt(32) * t);

zt = (3 + cos(sqrt(32)*t)).*sin(t);

subplot(1,2,2);

plot3(xt,yt,zt,b)

axis equal

xlabel(x(t))

ylabel(y(t))

zlabel(z(t))

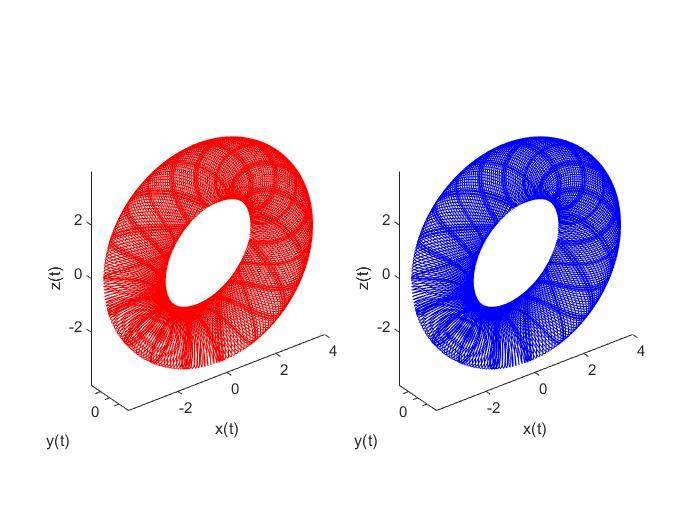

运行结果

实例4

程序

clc;

clear all;

close all;

t = 0:pi/50:10*pi;

xt = 2*sin(t);

yt = 2*cos(t);

zt = t;

plot3(xt,yt,zt,-o,Color,b,MarkerSize,10,MarkerFaceColor,#D9FFFF)

xlabel(x)

ylabel(y)

zlabel(z)

运行结果

实例5

程序

clc;

clear all;

close all;

t = 0:pi/20:10*pi;

xt1 = sin(t);

yt1 = cos(t);

xt2 = sin(2*t);

yt2 = cos(2*t);

figure;

plot3(xt1,yt1,t,r-*,xt2,yt2,t,b--)

xlabel(x)

ylabel(y)

zlabel(z)

运行结果

实例6

程序

clc;

clear all;

close all;

t = linspace(-10,10,500);

xt = exp(-t./10).*sin(5*t);

yt = exp(-t./10).*cos(5*t);

figure;

p = plot3(xt,yt,t,-o);

p.LineWidth = 1;

p.MarkerSize = 5;

p.MarkerFaceColor = #D9FFFF;

xlabel(x)

ylabel(y)

zlabel(z)

运行结果

实例7

程序

clc;

clear all;

close all;

figure;

ax1 = subplot(1,2,1);

t=0:pi/66:2*pi;

x=8*cos(t);

y=4*sqrt(2)*sin(t);

z=-4*sqrt(2)*sin(t);

plot3(ax1,x,y,z,rp);

title(Line in 3-D Space);

text(0,0,0,origin);

xlabel(X);

ylabel(Y);

zlabel(Z);grid;

title(ax1,1 plot)

ax2 = subplot(1,2,2);

t = linspace(-10,10,500);

xt = exp(-t./10).*sin(5*t);

yt = exp(-t./10).*cos(5*t);

p = plot3(ax2,xt,yt,t,-o);

p.LineWidth = 1;

p.MarkerSize = 5;

p.MarkerFaceColor = #D9FFFF;

xlabel(x)

ylabel(y)

zlabel(z)

title(ax2,2 plot)

运行结果

本文部分内容来源于MATLAB帮助文档，仅供参考学习，如内容、图片有任何版权问题，请联系处理，24小时内删除。
