电能管理系统远程抄表系统-智能电网远程抄表系统的技术特点有哪些



安科瑞 崔庭宇

1. 电能管理系统远程抄表系统用户需求

系统应通过多功能的电能计量表计、通讯网络和计算机软件，实现供配电系统在运行过程中的数据采集、数据计算、电能抄表、报表生成等，完成系统电能监测、电能统计。系统由站控管理层、网络通讯层和现场设备层构成。

系统功能需求：

1) 数据采集及处理：通过间隔层设备实时采集现场各种电参数、开关量及温度量、电能抄表值等；

2) 画面显示：各回路的合、分状态、变位信息、保护设备动作及复归信息、直流系统及所用变系统的信息、各测量值的实时数据、各种告警等信息；

3) 记录功能：具有电压、电流、功率、电能以及事故、告警事件等各种历史数据的存储功能，以供查询、分析、打印。

4) 报警处理：用户可以根据自己的需要分类筛选有关报警，并将报警归纳于不同的报警窗口。

5) 应具有完善的用户权限管理功能，避免越权操作；

6) 曲线分析功能：可以曲线形式展示实时数据库和历史数据库中的模拟量、电度量数据，以便分析其当前运行状态及有关历史趋势；

7) 报表统计功能：通过报表，可以方便分析供电系统及各回路运行参数，形成运行日报、月报、电能统计日报、月报、年报。

2. 电能管理系统远程抄表系统技术标准

本技术规范书引用的国家和行业标注如下：

GB 50198 监控系统工程技术规范

GB 50052 供配电系统设计规范

GB 50053 20KV及以下变电所设计规范

GB 50054 低压配电设计规范

GB 50055 通用用电设备配电设计

GB 50059 35-110KV变电所设计规范

GB 50060 3～110kV高压配电装置设计规范

GB/T 50062 电力装置的继电保护和自动装置设计规范

GB/T 50063 电力装置电测量仪表装置设计规范

DL/T 634.5101 远动设备及系统第5-101部分：传输规约 基本远动任务配套标准

DL/T 634.5103 远动设备及系统第5-103部分：传输规约 继电保护设备信息接口配套标准

DL/T 634.5104 远动设备及系统第5-104部分：传输规约 采用标准传输协议子集的IEC 608 70-5-101网络访问

DL/T 667 远动设备及系统 第5部分:传输规约 第103篇 继电保护设备信息接口配套标准

DL/T 5003 电力系统调度自动化设计规程

DL/T 5136 火力发电厂、变电所二次接线设计技术规程

DL/T 5002 地区电网调度自动化设计技术规程

3. 电能管理系统远程抄表系统硬件配置要求

为使Acrel-3000电能管理系统正常工作，安装系统软件的主机需满足如下硬件条件：

CPU：3.0GHz以上；

内存：4GB以上；

硬盘：500G以上；

显卡：支持VGA接口、分辨率支持1280*1024或1600*900或1920*1080。

4. 系统运行环境

Acrel3000电能管理系统软件主要运行在微软的Windows操作系统平台上，兼容Windows Xp Professional 32位（简体中文）、Windows 7 Ultimate 64位(简体中文)、Windows Server 2003 Standard Edition 64位(简体中文)、Windows Server 2008 Enterprise Edition 64位(简体中文)。

软件通过加密锁进行授权，经过授权的软件可以长时间不间断运行，而没有经过授权的软件数据库点仅能使用32点，且连续在线运行时间限制为1小时。

5. 机房要求

本监控系统所处的系统机房的防雷和接地设计，应满足人身安全及电子信息系统正常运行的要求，并应符合现行国家标准《建筑物防雷设计规范》GB 50057和《建筑物电子信息系统防雷技术规范》GB 50343的有关规定。监控计算机及通讯采集装置所处环境应满足以下要求：

海拔高度：≤2500m；

环境温度：5℃～＋30℃；

zui大日温差：25K；

相对湿度：10％ ~ 80％，无凝露结霜。

6.系统功能

6.1实时监测

系统人机界面友好，以配电一次图的形式直观显示配电线路的运行状态，实时监测各回路电压、电流、功率、功率因数、电能等电参数信息，动态监视各配电回路断路器、隔离开关、地刀等合、分状态，以及有关故障、告警等信号。

6.2 电能统计报表

系统以丰富的报表体支撑量体系的完整性。系统具备定时抄表汇总统计功能，用户可以自由查询自系统正常运行以来任意时间段内各配电节点的用电情况，即该节点进线用电量与各分支回路消耗电量的统计分析报表。该功能使得用电可视透明，并在用电误差偏大时可分析追溯，维护计量体系的正确性。

6.3 详细电参量查询

在配电一次图中，当鼠标移动到每个回路附近时，鼠标指针变为手形，鼠标单击可查看该回路详细电参量，包括三相电流、三相电压、三相总有功功率、总无功功率、总功率因数、正向有功电能，并可以查看24小时相电流趋势曲线及24小时电压趋势曲线。

6.4 运行报表

系统具有实时电力参数和历史电力参数的存储和管理功能，所有实时采集的数据、顺序事件记录等均可保存到数据库，在查询界面中能够自定义需要查询的参数、指定时间或选择查询zui近更新的记录数据等，并通过报表方式显示出来。用户可以根据需要定制运行日报、月报，支持导出Excel格式文件，还可以根据用户要求导出PDF格式文件。

6.5变压器运行监视

系统对配电系统总进线、主变压器、重要负荷出线的运行状态进行在线实时监视，用曲线显示电流，变压器运行温度、有功需量、有功功率、视在功率、变压器负荷率等运行趋势，分析变压器负荷率及损耗，方便运行维护人员及时掌握运行水平和用电需求，确保供电安全可靠性。

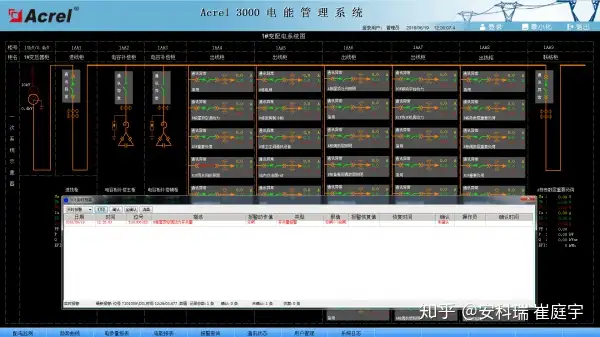

6.6实时报警

系统具有实时报警功能，系统能够对配电回路断路器、隔离开关、接地刀分、合动作等遥信变位，保护动作、事故跳闸，以及电压、电流、功率、功率因数越限等事件进行实时监测，并根据事件等级发出告警。系统报警时自动弹出实时报警窗口，并发出声音或语音提醒。

6.7历史事件查询

系统能够对遥信变位，保护动作、事故跳闸，以及电压、电流、功率、功率因数越限等事件记录进行存储和管理，方便用户对系统事件和报警进行历史追溯，查询统计、事故分析。

6.8电能质量监测

系统可以对整个配电系统范围内的电能质量进行持续性的监测，运行维护人员可以通过谐波分析棒图、报表掌握进线、变压器、重要回路的电压、电流谐波畸变率、谐波含量、电压不平衡度等，及时采取相应的措施，降低谐波损耗，减少因谐波造成的异常和事故(该功能需要选配带谐波监测功能的电力仪表，不需要可删除)。

6.9遥控操作

系统支持对断路器、隔离开关、接地刀等进行分、合遥控操作。系统具有严格的密码保护和操作权限管理功能，对于每次遥控操作，系统自动生成操作记录，记录内容包含操作人、操作时间、操作类型等。实现该功能需要断路器本身具有电操机构及保护保测控装置具备遥控功能等硬件设备的支持。

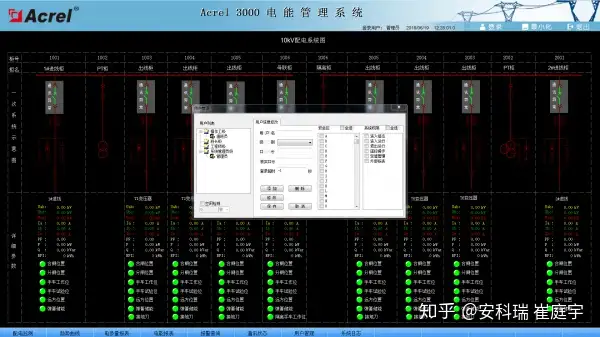

6.10 用户权限管理

系统为保障系统安全稳定运行，设置了用户权限管理功能。通过用户权限管理能够防止未经授权的操作（如配电回路名称修改等）。可以定义不同级别用户的登录名、密码及操作权限，为系统运行、维护、管理提供可靠的安全保障。

6.11 通讯状态图

系统支持实时监视接入系统的各设备的通讯状态，能够完整的显示整个系统网络结构；可在线诊断设备通讯状态，发生网络异常时能自动在界面上显示故障设备或元件及其故障部位。从而方便运行维护人员实时掌握现场各设备的通讯状态，及时维护出现异常的设备，保证系统的稳定运行。
