DIY自由组合键盘：16、32、48、64键【ATmega32A】（自定义电脑组合键）



作者：iqirtryi

前段时间做了40键的“带RGB的最简可编程直列键盘”，那是本人目前的主力键盘，也受到很多朋友的喜爱，有朋友问可否做48、60键的组合，也问能否有更便宜的方案，这次就带来了新的方案电路图如下，直接在JLC在线设计画的，电路结构比较简单。

本工程采用价格相对便宜的Atmega32a芯片做板载主控，单片PCB有16键，可用相同的电路板左右拼接组合成32键、48键或64键的直列键盘其中主控与type C口焊在最右边的PCB上 入门必读！！！入门必读！！！入门必读！！！ 具体制作过程请参考原工程：“带RGB的最简可编程直列键盘”。

制作顺序：

键盘由3片一样的PCB左右拼接而成，PCB尺寸符合JLC免费打板要求焊接除键轴外的所有元器件；主板烧录BL、固件，调试；键轴卡在定位板上，插入PCB中，用导线焊接将相邻的两片电路板拼接起来；测试每个按键是否正常工作；。

焊好全部键轴；外壳安装。焊接安装注意事项：

Type C与32a芯片的焊接对于小白来说有点难度，建议采用加热台和锡膏来完成，比电烙铁方便多了除了键轴与个别元件外，基本都可用加热台完成 焊这种小板，所有贴片元件焊盘涂好锡膏，放好除C口和32a芯片外的元件，加热，等C口和32a芯片的锡膏融化，有连锡的用尖物划开，然后准确放上芯片、c口，按住几秒，一次焊完全部贴片，100%成功，又快又好！没经验的可以在B站搜索相关内容学习，注意焊接时间切勿过长，以免损坏元件。

上图所示的加热台淘自某宝，DIY了一个PCB隔热支架，简单实用

大小写LED灯可焊在任一PCB某一位置上，并在该PCB焊接电阻R7，其它板无需再焊接大小写灯和R7，焊法如上图别问我为什么采用直插式元件，问就是因为本人还有不少，如采用贴片封装的自行修改键轴采用的是高特标准轴，直接焊接，如想采用热插拔，套筒方式只需简单修改焊盘孔径大小即可，不建议轴座方式，改动较大，而且芯片周围位置较小。

两块PCB之间使用导线焊接起来即可（注意制作顺序）

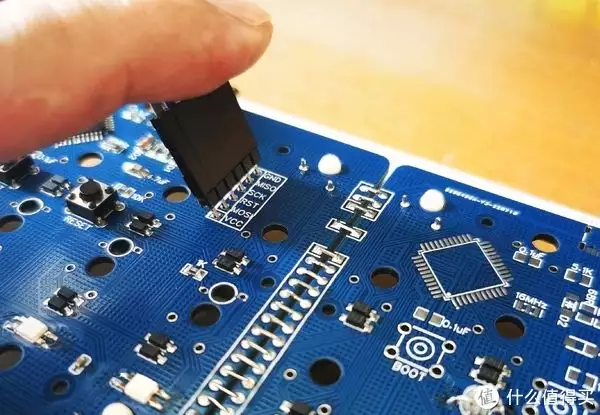

ATmega32a等无自带USB界面的主控，在烧录固件前，必须先用USBasp烧录器烧入bootloader，然后再烧录固件USBasp接口无需焊插针或插座，烧录bootloader时如有烧录针最好，没有的话在杜邦线插上普通插针，然后斜插到PCB插孔上，烧录时轻轻按压即可，反正只需烧录一次。

BOOT、RESET采用轻触开关，对应底板的位置开有小孔，方便调试时烧录固件。如不需反复调试，也可不焊开关，需要时用镊子短接一下即可。

定位板、底板两种设计供选择：可以整块打板制作，省事；也可以分两块，JP薅xx的选择边框厚度根据所选键轴与电路板、元器件高度实测确定键轴分标准键轴、矮键收到定位板、底板和边框后，如有必要，先用铜柱、螺丝固定好，然后依次用粗中细的砂纸打磨光滑。

切勿安装好电路板和键轴以后再打磨，否则粉尘会进入键轴，影响手感和质量 烧录bootloader、固件：

一、USBasp烧录器烧入bootloader，烧录时注意熔丝位如上图所示步骤简单概括一下就是：初始化（选择编程器、选择bl文件）--读取--修改L、H--写入--读取--开始编程，bootloader只需成功烧录一次。

B站有很详细的视频讲解

二、附件有已经编译好的hex固件文件，直接烧录即可生成后的hex文件用qmk toolbox软件烧录到模块中，步骤如下：打开hex文件选择MCU为ATmega32a点选Auto-Flash按住boot开关，再按一下reset开关，如电路板焊接无误，开始烧录，稍等几秒，即可完成，松开boot。

再按一下reset开关，这时键盘最下一排几个不同颜色的RGB灯亮起，恭喜你，键盘可正常使用了。完成组装：

这是最后的成品，配上9.9元包邮的键帽，便宜简单好用键盘最下面一行装了WS2812 RGB灯，不同的颜色对应不同的层别告诉人家，我的铝定位板和底板是白嫖了隔壁邻居JP家的 键盘配列设计：始终认为键位设置是整个键盘DIY的灵魂，按需设置好，小键盘使用起来会很方便高效。

 一、16键的数字小键盘

左边为0层，左手拇指按压在Enter键时，进入右边所示的一层。其它层可根据需要自行修改定义。 二、32键辅助键盘

本辅助键盘特别适合右手操作鼠标时，左手单手操作，其它层可根据需要自行修改定义 三、48键全功能键盘键位设置经历了几次变更：第一版，标点符号全部统一放置在1层，右手数字小键盘第二版，改为左手数字键盘，右手方向键，更方便左手单手输入数字。

第三版，如下面方案，最左一列增加了频繁使用的复制粘贴独立快捷键，最右一列增加了媒体播放或其他常用快捷键。F区改在3层中间，便于左手单手操作。

0层：字母+功能键，长按Fn1进入数字和标点符号层，Fn2进入方向键和标点符号层，Fn3为F功能区、虚拟鼠标，Fn4为软件快捷键和媒体键按Fn1加空格切换中文，输入中文时，右拇指按空格选第一个字，左拇指按Shift选第二个字，输入大写字母左手拇指按Shift，所有操作均无需离开主区域。

与之前40键的相比，本工程最大的改变是：最左边为频繁使用的复制粘贴独立快捷键，最最右边为独立方向键。

1层：左侧为数字键盘，右侧为一部分标点符号，所有标点符号尽量按个人习惯和易于记忆布置，如？就是Fa发问的F位置，#就在井号的J位置，曲线q，@at，[中括号Z，{大括号K，捺N，$Us刀，“双引号S，…… +-/=兼顾数字键盘的使用。

本人开始使用本方案时，左手习惯起来时间较长，不过还是值得的

2层：左侧为剩余的标点符号，右侧为方向键现在双手一放上键盘，很自然的左手拇指按压Fn1，感觉下面就是数字小键盘，右手指按压Fn2，感觉下面就是方向键盘，很自然舒服最终我自己使用时，最右边一列独立方向键改为PLAY、NEXT、和两个常用软件快捷键。

3层：仍为备用快捷键、F区、虚拟鼠标，左手拇指按住下面Fn3，再按中间4列的按键，发现单手操作F区键位也挺顺手的。

4层安排了媒体播放键和常用软件的快捷键如Fn4+C运行Chrome，Fn4+Q运行QQ，Fn4+W运行微信，Fn4+M运行music音乐软件，Fn4+V运行video视频软件…… 四、64键全功能键盘，含左手独立数字键盘。

在上面48键全功能键盘的基础上增加了左手独立数字键盘，适合大量输入数字的认识使用其它层与48键的一致以上键位设置更多是按照左手键盘右手鼠标的操作来设计，且数字、F区、方向键均适合单手操作，所有快捷键做到只需同时按两个键，而且预留了很多的快捷键以供设置。

 为什么便宜？采用了相对低价的ATmega32A芯片作为板载主控；极简48键设计，将键轴成本极致减少；采用拼接电路板模式，每块电路板尺寸符合免费要求；全部采用1U按键，键帽配备简单便宜，无需购买卫星轴；

结构简单，外壳小巧 如何好用？精心设计的小配列设置，所有按键均在十指舒服操作范围，小指无需向外按键；最频繁使用的回车键、退格键就在右手小指下，无需移动即可操作；切换1、2层的按键及shift、空格键就在两拇指下方，拇指的作用不再只用来按空格，十指利用率有效提高；。

左手拇指按Fn1键，左手下面是完整的数字小键盘与运算符号，非常适合左手数字，右手鼠标的操作；右手拇指按Fn2键，右手下面是上下左右与Home、End等方向键，手势与拿鼠标相似，自然舒服，在码字时尤其方便移动光标位；

所有标点符号只需拇指按Fn1键或Fn2键，另一只手的手指按相应按键即可，所有键位均在手指舒适区；左手拇指按Fn3键，单手按F键简单易用，右手Fn3键，虚拟鼠标…… 当然，与大配列键盘相比，小键盘必然需要自己学习与熟练，形成肌肉记忆以后，方便高效。

键位设置也在自己的不断使用中越来越完善附件有经过验证的固件.hex文件，以及QMK源代码iqirtryi32a_iqp32a.hex为16键、32键的固件，iqirtryi32a_iqp64a.hex为48键、64键的固件，zip为对应的源代码。

 制作过程中参考了不少网上的资料，再次感谢各位大牛的贡献！ 感谢Yomen的开源项目，bl文件USBasploader_32A.hex就来自他的开源没有他的开源项目和B站上详尽的讲解，本项目不会如此简单顺利，谢谢！ 。

谢谢大家的关注，觉得有意思，记得点赞+评论+收藏哟！
