原标题：远销海外质量如何？广皓源18W快充充电器拆解前言深圳市广皓源科技有限公司是一家专门从事开关电源开发设计电源生产厂家，拥有十余年电源生产销售经验充电头网拿到了其推出的一款双口18W PD快充，这款充电器采用1C1A双接口设计，任意接口均支持18W快充。

充电器采用欧标圆脚，包装印有多国文字，是一款出口产品下面就带来这款充电器的拆解，一起看看内部的做工和用料广皓源18W快充充电器开箱

包装盒整体为灰色基调，正面印有产品外观、接口以及对应线材线头等。

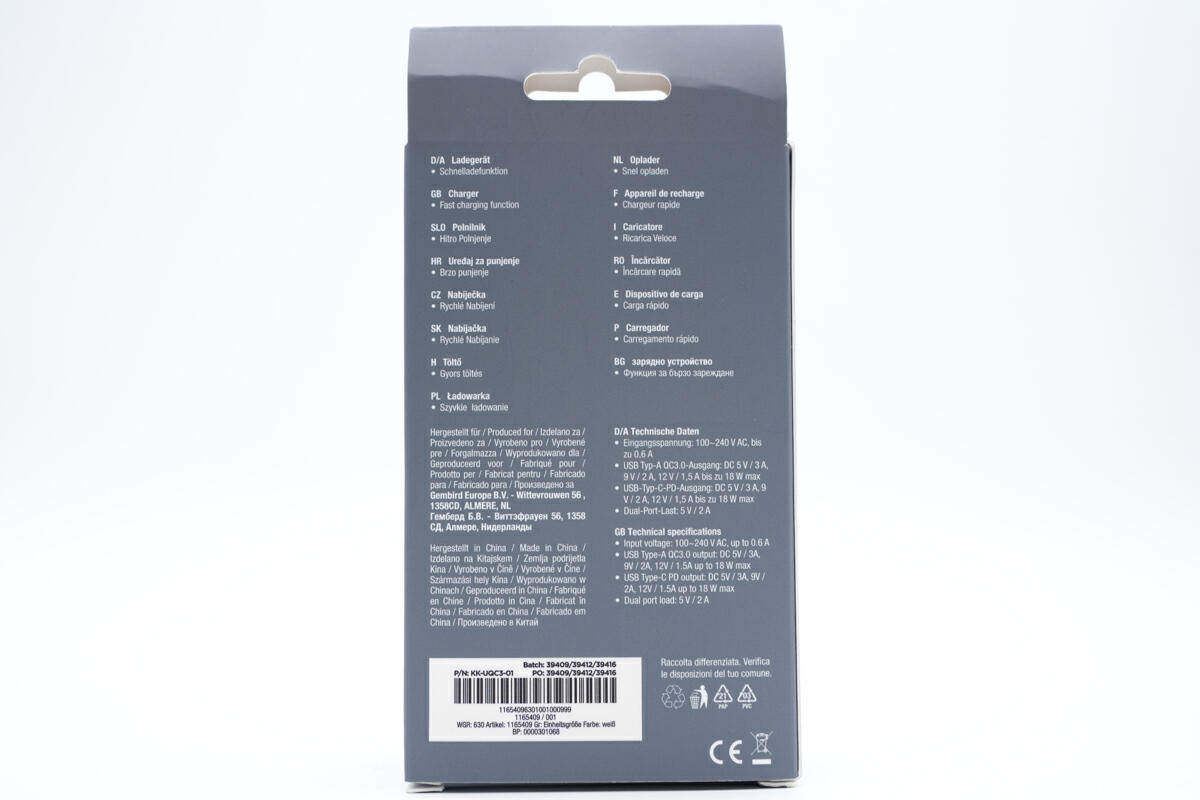

背面印有产品参数。

包装内只有充电器。

充电器采用PC材质白色外壳，表面哑光抗指纹，输出顶面内凹设计。

充电器配备欧规插脚。

机身正面印有GHSOU广皓源，插脚端外壳印有充电器参数。

充电器参数特写型号：KK-UQC3-01输入：100-240V 0.6A MaxUSB-A输出：5V3A、9V2A、12V1.5AUSB-C输出：5V3A、9V2A、12V1.5A双口输出：5V2A

另一面印有广皓源公司英文名称Shenzhen ghsou technology co.，LTD，充电器通过了CE认证。

输出端配备1A1C双输出接口，均支持18W快充。

测得充电器机身长度为62.69mm。

宽度为38.83mm。

厚度为26.45mm。

另外测得充电器净重约为49g。

使用ChargerLAB POWER-Z KM003C测得USB-C口支持PD3.0快充协议。

PDO报文显示USB-C口还具备5V3A、9V2A、12V1.5A三组固定电压档位。

另外测得USB-A口支持FCP、AFC、QC3.0快充协议。广皓源18W快充充电器拆解看完了广皓源这款充电器的开箱和测试，下面就进行拆解，看看这款充电器的内部设计及用料。

首先从插脚侧拆开外壳，PCBA模块焊接夹片取电，插脚和元件之间粘贴塑料片绝缘。

抽出内部PCBA模块，初次级之间镂空插入塑料片绝缘。

使用游标卡尺测得PCBA模块长度约为40.5mm。

PCBA模块宽度约为34.58mm。

PCBA模块厚度约为19.75mm。

PCBA模块正面一览，底部焊接输入保险电阻，左侧依次焊接高压滤波电容，变压器，反馈光耦和输出滤波固态电容，其中USB-C母座焊接在小板上，USB-A母座直接焊接变压器，电解电容和输出小板均通过胶水固定

PCBA模块背面焊接整流桥，初级主控芯片和次级同步整流芯片，以及反馈光耦，方案集成度非常高通过对PCBA模块的观察，广皓源这款18W快充采用创芯微高集成快充电源方案，初级主控芯片和次级同步整流芯片分别集成高压MOS管和同步整流管，电路简洁。

输出电压由协议芯片通过光耦反馈，进行控制调节，满足快充不同电压的输出需求下面就从输入端开始了解各个器件的信息

输入端焊接保险电阻和取电夹片。

保险电阻外包热缩管绝缘。

整流桥焊接在PCB背面，丝印F20T10，规格为2A 1000V。

两颗高压滤波电容来自凯特，规格为15μF 400V。

差模电感采用工字磁芯绕制，外套热缩管绝缘。

初级主控芯片采用创芯微CM1764，这是一款多模式控制的高性能电源芯片，内置 650V 功率 MOSFET，可用于 20W 以内的离线式开关电源CM1764 可根据输入电压，输出电压以及负载的不同控制系统工作在 PWM，PFM，以及 Burst 模式，以实现全电压范围，全负载段的效率最优。

CM1764内置了专利的抖频技术和调频控制技术，简化系统 EMI 设计CM1764 内置补偿以及保护功能，如输入电压补偿，电感补偿，斜坡补偿，过流保护，过载保护，VDD 过压保护，过温保护等，从而简化了外围电路，利于 PCB 布局及 EMI 设计，提高了方案的可靠性和安全性，降低了方案成本。

CM1764采用SOP8封装，适用于20W以内应用创芯微 CM1764 详细资料为主控芯片供电的电解电容规格为4.7μF 50V变压器磁芯缠绕胶带绝缘EL1018光耦用于输出电压反馈蓝色Y电容来自JNC嘉耐电子。

次级同步整流芯片采用创芯微CM1621，芯片内部集成60V耐压，15mΩ导阻的同步整流管，支持CCM，DCM和QR反激应用，并具备绿色工作模式最高工作频率为150KHz，支持高端和低端应用CM1621外围仅需一颗电容，十分精简。

输出支持3-12V宽范围电压，满足小功率USB PD快充应用创芯微 CM1621 详细资料充电头网拆解了解到，创芯微在电源行业有着丰富技术积累，面向不同产品和应用场景，推出一站式全套电源管理解决方案，覆盖5~65W功率段。

目前创芯微快充方案还被罗马仕迷你20W快充充电器、劲电20W PD快充充电器、D-Power 33W 1A1C快充充电器、鑫晨嘉20W 1A1C快充充电器等采用，截至日前出货量近达6亿颗为更好的满足市场需求，除以量产的多套电源解决方案外，创芯微在2022年已启动100W以上大功率快充电源方案的研发，持续为客户提供安全、稳定、可靠、高效的高性价比电源管理解决方案。

输出侧焊接输出滤波电容，USB-A母座和USB-C母座小板输出滤波电容来自绿宝石，BC系列固态电容，规格为680μF 16VUSB-C小板一览，其中一面焊接协议芯片，电流取样电阻和VBUS开关管另一面焊接USB-C母座，电流取样电阻和VBUS开关管。

协议芯片来自天德钰，型号FP6606AC，这款芯片支持USB-C和USB-A接口快充应用其中USB-C口支持PD3.0快充，同时还支持高通QC3.0/2.0、华为FCP、三星AFC、BC1.2等协议；USB-A口则是涵盖了FP6601Q所有的功能，可支持QC3.0/2.0、华为FCP、三星AFC以及BC1.2等协议，实现单口输出快充，双口同时输出5V。

天德钰 FP6606AC 详细资料USB-C母座采用过孔焊接固定，黑色胶芯不露铜USB-A母座采用橙色胶芯，表示支持快充全部拆解一览，来张全家福充电头网拆解总结广皓源这款18W PD快充采用固定式欧标插头设计，白色机身设计简洁。

充电器输入支持100-240V宽电压，具备1C1A双输出接口，单独使用时均支持18W功率，并具备PD3.0以及QC3.0等多种快充协议，充分满足新老设备的快充应用充电头网通过拆解了解到，广皓源18W PD快充内置创芯微CM1764+CM1621高集成开关电源方案，两颗芯片均内置MOS管，大大简化了充电器电路设计。

创芯微是一家专注于高精度、低功耗电池管理及高效率、高密度电源管理芯片研发和销售的集成电路设计公司在电源行业有着丰富技术积累经验，面向不同产品和应用场景，覆盖锂电池充电器、PD快充、旅充、适配器、排插等众多领域。

输出协议芯片采用天德钰FP6606AC，支持多种快充协议，并支持双口应用创芯微开关电源套片具备齐全的保护功能，集成度高，优化了小体积快充电源设计，降低物料及研发成本，提升产品整体竞争力返回搜狐，查看更多。
