空气开关如何接线？方法就是3步，跟着步骤做就可以了！_空气开关怎么接电线图解



1.空气开关怎样接线视频

我们家里装修的时候，几乎每家每户都会安装空气开关空气开关安装的位置就是我们室内配电箱内，常用对象就是我们室内的总开关，或者是照明回路的总开关所以我们大家要学会空气开关的接线对于空气开关的接线，齐家室内姐总结一下，主要就是分成了以下三个步骤。

2.空气开关接线视频教程

大家可以按照步骤去进行操作，基本上就可以完成

3.空气开关怎样接法

（一）：接线准备在空气开关准备接线之前，我们要做好相应的准备工作因为我们需要使用对应的工具才能够完成空气开关的接线，所以在接线之前，齐家室内姐建议大家做好如下的准备工作这样也方便我们可以更好地去进行接线。

4.空气开关怎么连接线

①电线必须穿到位也就是说，如果我们家里安装空气开关，这个时候必须把电线都穿完我们所能看到的状态，就是配电箱内留有约40~50cm长的电线，预留在配电箱内，而预留的电线都穿到了室内各个开关这时我们要把电线摆放整齐并做好标记。

5.空气开关怎么接电线图解

也就是每个回路对应的电线做好对应标识，标记出来②工具的准备对于空气开关的接线，我们要准备相应的工具例如我们也最起码要有剥线的工具，还有就是拧螺丝的工具所以这时建议大家准备好剥线钳子，还有就是准备好对应的十字螺丝刀，或者是电动的改锥，都是可以的。

6.空气开关如何接线视频

这样就可以准备进行接线了

7.空气开关怎么接线方法

（二）：接线当我们把所有的准备工作提前完成，此时就可以对空气开关接线了大家一定要注意，在空气开关接线之前，一定要确认空气开关断电例如我们接室内配电箱里的空气开关的电线，一定要把进入室内的电源的总开关断掉，也就是我们电表下口的总开关，把闸拉下来，然后用电笔检测一下，确保没有电之后才开始进行操作。

8.空气开关接线方法视频

具体可以按如下的步骤进行接线①电线的裁剪我们首先要做的第一步就是按照要求对电线进行裁剪这时裁剪就是满足我们接线要求的一定的长度，并在下面留有一定的富余量所以常规的接线是在我们空气开关下口弯曲并留有一定数量，之后再根据到空气开关的位置进行裁剪，这样我们就把电线处理完成。

9.空气开关如何接线出来

②剥线所谓剥线，就是我们要将接入空气开关的电线端部的绝缘层剥开这时一般就是使用专用的剥线钳子来进行这里我们需要注意的就是剥线的长度，一定要根据我们的空气开关的型号去选择如果大家不清楚具体长度，可以使用铜线测量一下。

10.空气开关怎么接线?

像家用空气开关，一般剥线的长度在2公分左右我们利用剥线钳将电线端头2公分左右的绝缘层切割掉，然后露出里面的铜线的线芯③安装这时我们就可以把电线安装到我们的空气开关里了像家用空气开关常见的有两种形式：一种是目前比较常用的2P的空气开关，还有一种是以前比较常用的1P的空气开关。

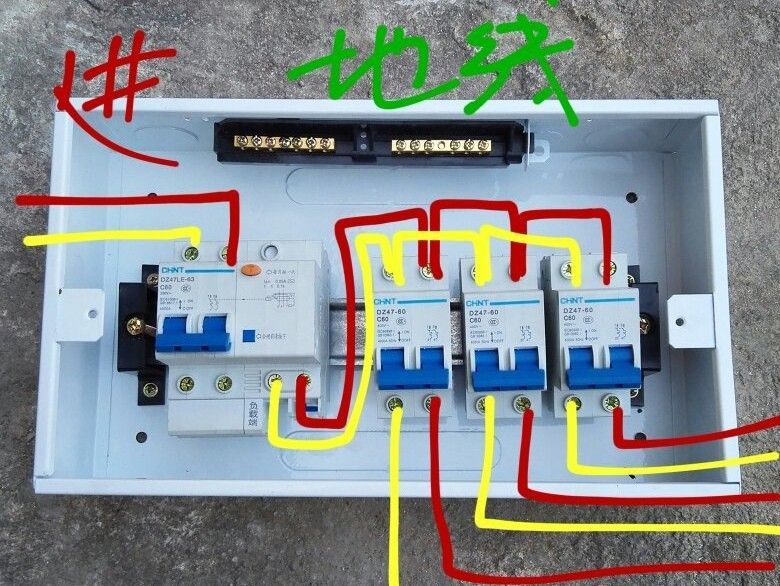

对于2P的空气开关接线非常简单，我们就按照空气开关上面所标的字母进行接线，标有字母L的接我们室内的火线，此时接的就是黄色，红色或者是绿色电线中的一种电线标有字母N的，我们接零线，也就是接淡蓝色绝缘层的电线。

另外，我们一定要把地线按照规范要求接到地排上此外就是1P的空气开关，由于进出线端都是只有一个接线端子，所以这个端子的接的就是火线，而零线应该接到配电箱内的共用零排上，地线接到共用的地排上这里需要注意的是空气开关的上口接的是电源的进线，空气开关的下口是接的电源的出线，也就是我们室内的所有的电线。

这点不能搞错④紧固检查这是非常重要的一步也就是我们把电线按照火线，零线和地线分别接到各个位置，其中火线和零线接到了空气开关下口的接线端子中，这时要用螺丝刀紧固例如我们可以使用螺丝刀再去紧固2~3圈，紧固完成以后，我们用手试试电线是否牢固。

如果发现电线不牢固，要重新紧螺丝，直到电线牢固为止这是如果我们发现某一个螺丝存在着脱扣的情况，那么及时地更换螺丝，或者是更换空气开关，这种情况是不允许继续使用的

（三）：测试当我们把空气开关按照规范的要求进行接线以后，就要进行测试了因为电路安装完成以后，必须进行电路的通电试验，以此来检测我们室内各个电路的安装是否正确在空气开关接线完成以后，也需要进行测试，来检测其安装是否符合要求。

具体可以按照如下的步骤进行①合闸所谓的合闸，就是我们室内空气开关或者是漏电保护开关接线全部完成以后，这时我们就可以合闸了在合闸的时候，一定要注意操作的顺序我们首先适合的是室外的总闸，也就是把电表下口的总闸推上去。

然后再合室内的总闸，把闸推上去观察一段时间，如果没有任何状况，就合各个回路的分闸例如合照明回路的闸，观察一下没有问题，然后合插座回路的闸，以此将室内所有的闸全部合上②检查这是我们首先要检查的是室内的照明情况。

也就是说我们去各间屋，试试屋内的灯是否能够正常亮亮，利用灯的开关，检查灯的情况如果灯没有问题，再去检查我们家里的插座这时我们可以插上一台电器或者用那种专用的验电器来检测一下这里重点检测的就是电路整个的工作情况，还有就是需要检测地线的连接情况。

到这个阶段，我们所有的接线就算全部完成了

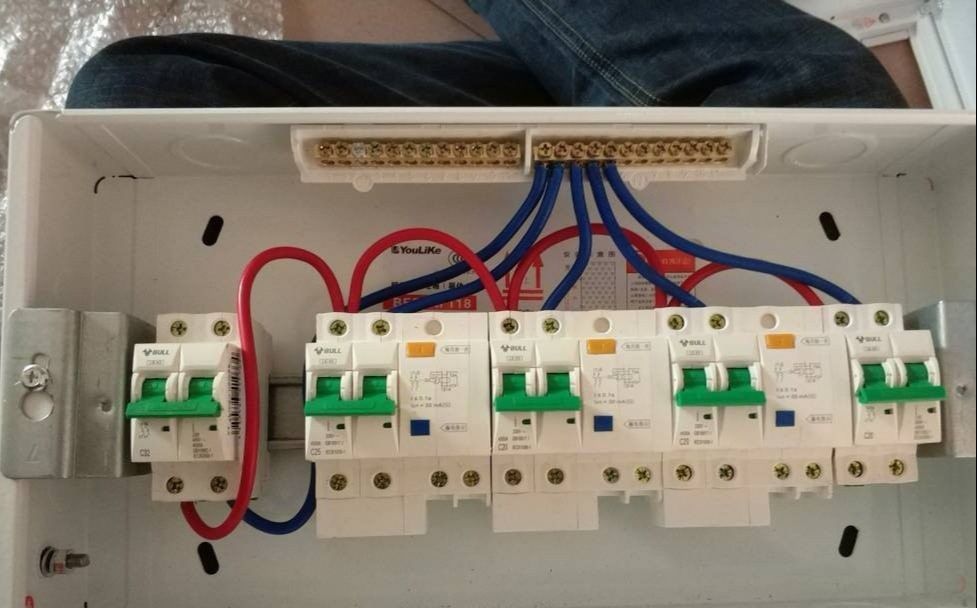

家用配电箱内的开关，大家是要了解一下的像我们家用配电箱内最常见的开关就是空气开关和漏电保护开关，而这两种开关的接线方法又不是完全一样的像我们比较常用的空气开关的接线是非常简单的，大家记住一点，就是空气开关的上口是接从室外接入来的电源。

接线的时候要按照字母标识去接线如果没有字母，其实也是左零右火的一个规则对于空气开关的下口同样也是如此我们重点的就是要关注接线的牢固程度，千万不能够出现虚接的情况因为很多故障的发生，其实都是出现在虚接上，所以重点要对这个情况进行检查，确保我们的电路的连接安全。
