作者:胖墩墩90kg 改造原因: 老婆大人开始钻研烘焙技术,一开始入手了空气炸锅,用了一段时间,还是觉得烤箱好一点于是老婆大人在某鱼上收一个一款二手的烤箱,好巧不巧,看到一篇烤箱改造的文章,通过改造控温器件,实现烤箱内部的精准温控。
2.长帝烤箱怎么换温控器
老婆大人看到这个文章就心水了,直接把文章链接转给我,问我行不行老婆大人的需求怎么能不行呢我马上回答,你需要,我就帮你改,尽管我从来没有改造过电器(手动狗头) 烤箱型号:长帝CKF-25B 经验教训:
3.长帝烤箱机械控温和电子控温哪个好
经过自己的操作过程,发现首次改造的小白,有些理论上的东西,在实操过程中,会出现困难,所以我改造过程分为原理和实操两个部分实操的东西可能要多一点,因为烤箱内部的电路图还是挺简单的,但是实操接线,手残党真的难过(哭泣表情)。
4.长帝电烤箱温控调节器
注意:毕竟是电器,任何改造都需要断电操作,戴好手套(自己的经验教训,手被割了)安全是第一位的 改造原理: 我参照了别人的文章,这里贴一下链接,有兴趣的可以直接看https://post.smzdm.com/p/ay2r92q/。
5.长帝烤箱温控器坏了的症状

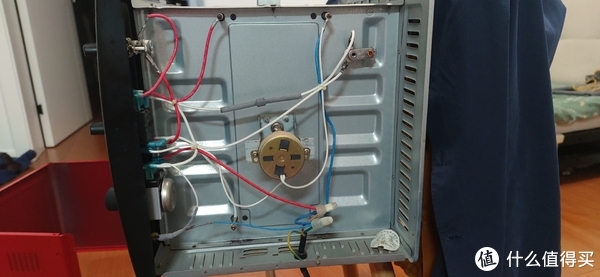

拆开烤箱外壳,看到内部电线结构,画一下简单的电路图
6.老式长帝烤箱温度调节视频
我要改造的就是机械控温的部分,改造成pid智能温控仪,实现烤箱温度的调控pid智能温控仪是什么,大家可以去网上自己搜或者看我分享的链接用我的话来说,就是这个温控仪可以实时监测烤箱内的温度,并按照设定的温度,控制热管是通电加热还是不加热。
7.长帝烤箱调温
精度会比原厂的机械控温要高 以下是改造后的线路图
8.长帝烤箱温度怎么校准

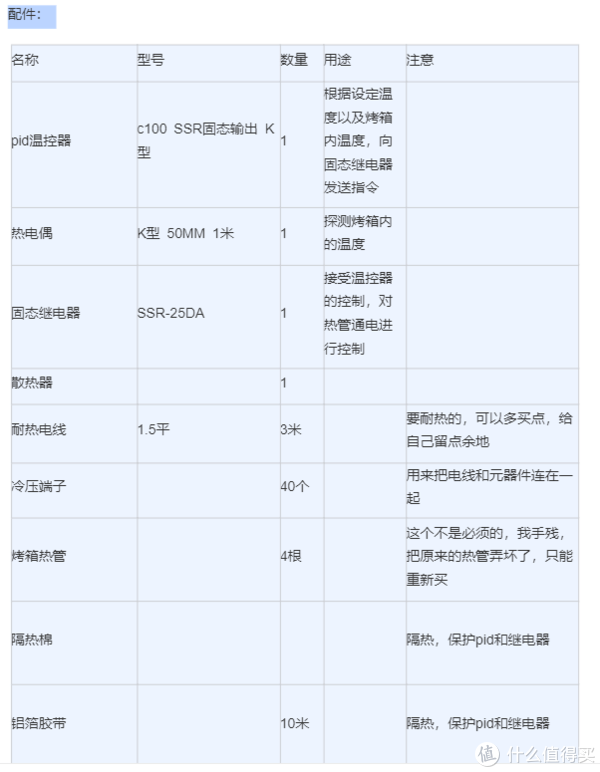

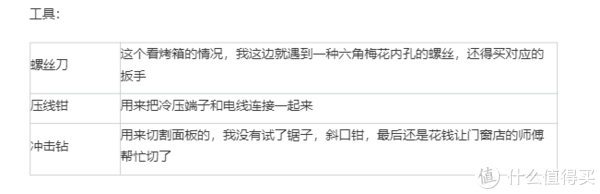

改造实操: 需要使用的配件及工具
9.长帝烤箱温度旋钮怎么弄下来
改造过程: 拆外壳,这里我遇到了第一个困难,遇到一种六角梅花内孔的螺丝,没有对应的扳手,路边的五金店问了一圈,没有卖,最后智能网上买 拆开外壳,看到里面的排线,看看哪根是火线,哪根是零线,电流是怎么走的。
10.长帝烤箱更换温控器 视频
这里就要和改造原理画的电路图作比较了,按照我们设计的电路图,应该怎么改
我的想法是计时器和电源灯不改动,放弃原有功能开关,直接进入并联的热管,在上下热管前,加入带pid温控的继电器,实现精准控温但是烤箱的部分功能要放弃,酵母发酵功能,上下热管单独加热就没有了(如有感兴趣,可以功能开关接接近,这样部分功能就能保留了,我觉得应该是可行的。
这里老婆大人仁慈,只要精准温控+双热管加热,让我少了很多工作,谢谢老婆大人) 接线: 这就需要把连在原有功能开关和机械控温开关上的线全部撤了,重新布线这里就遇到了第一个实操难题,电线和元器件之间是通过冷压端子连接起来的,但是呢,冷压端子是要和线头压在一起的,怎么压就是第一个实操难题。
如果冷压端子没有接好,出现松动,会影响后面的电线导电,我就是没压好,导致后面通电后电线断路这里推荐可以买压线钳用力一压,简单方便而且效率高但是我手残,压坏了一推,最后还补买了很多冷压端子 解决了接线实操的问题,下面就开始接线。

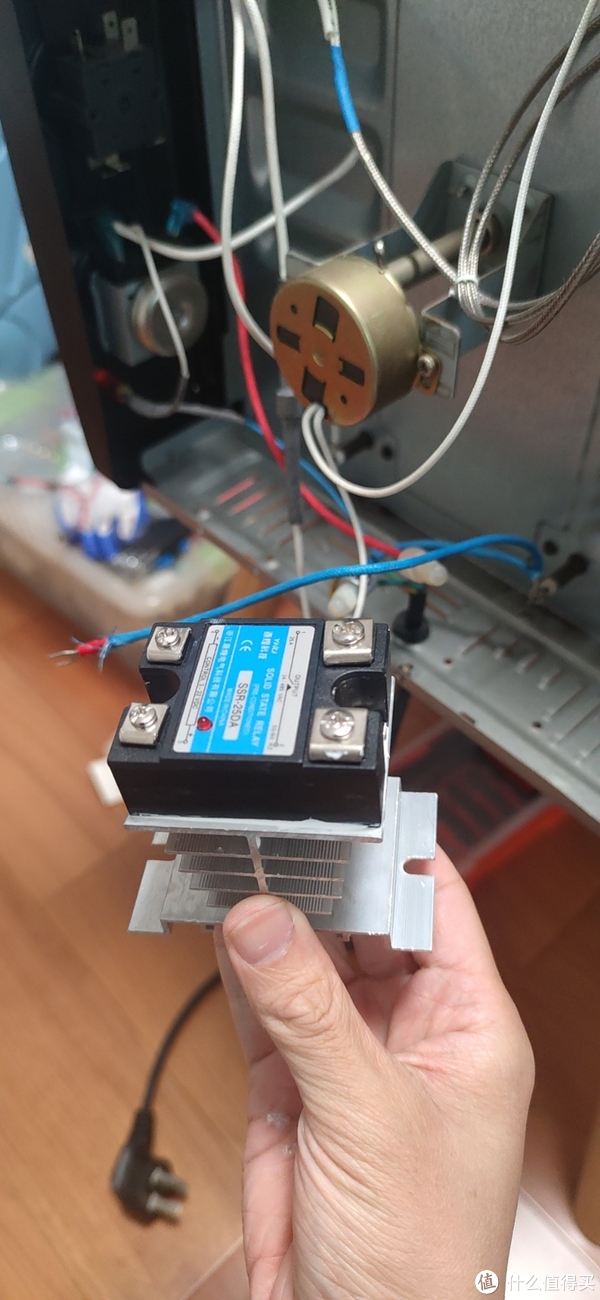

我的思路如下:先接继电器,再接pid 接继电器:先从计时器引出一个火线(计时器是接火线的),接上继电器,然后引出两根线并联上下热管,热管已经是接好零线的,这样热管的回路就接好了。
接pid:这里pid上有许多接口,分为接热电偶、接继电器、接火线零线的(pid需要通电才能显示数字进行温度控制的),有的会有接报警器的,我买的pid是不带报警器的,因为不需要嘛具体接口怎么接,可以看商品详情或者问卖家。

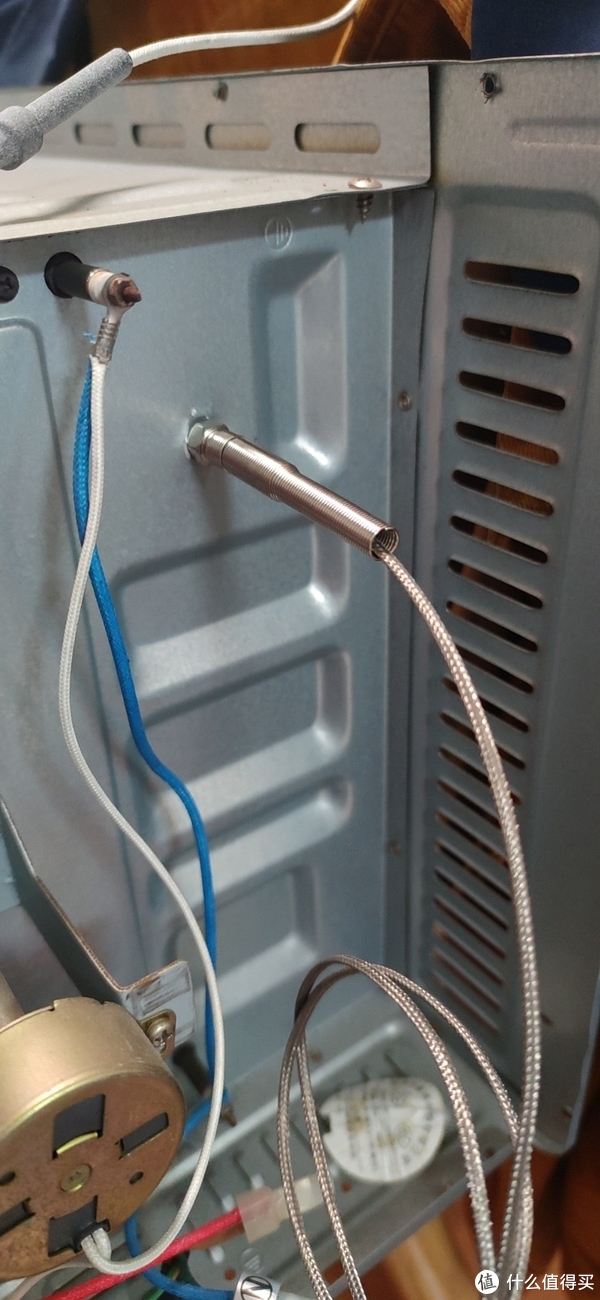

关于热电偶:我是把热电偶装在酵母档那个孔里的,原来那个酵母探测的就拆了不要了。
这样差不多线都接好了,可以在保证安全的情况下,尝试通电,我反正因为冷压端子以及新旧线合并没有做好,捣鼓了挺久,最终热管正常工作了,也达到了精准控温的目的 安装元器件: pid和继电器安装在哪里呢?。
先说继电器,我是把它拧在了背板上,这里提一句,买继电器是不送螺丝的,我这里用了自己的螺丝 pid是计划放在原来机械控温的位置的这里就遇到实操的第二个问题,原来的孔是圆的而且小,是放不进pid的,我本来打算拿锯子或者斜口钳剪的,最后尝试很很久放弃了,花了20,让安装门窗的师傅帮忙把面板切了。

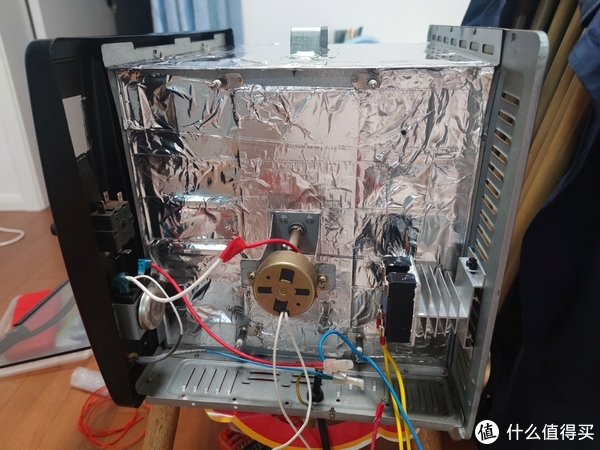

保温隔热: pid和继电器对工作环境温度是有要求,比我们烤箱动不动就上150度、180度要低很多的,这里就需要做好保温隔热工作我是拿铝箔胶带把烤箱外面贴满,然后再铺上一层隔热棉,这样既保证了元器件的工作温度,顺便减少了烤箱内部温度的流失。

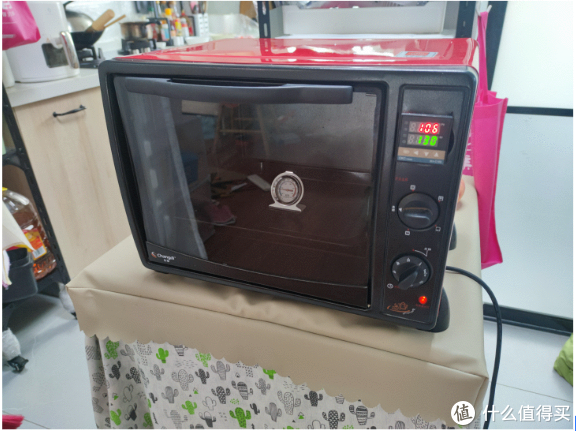

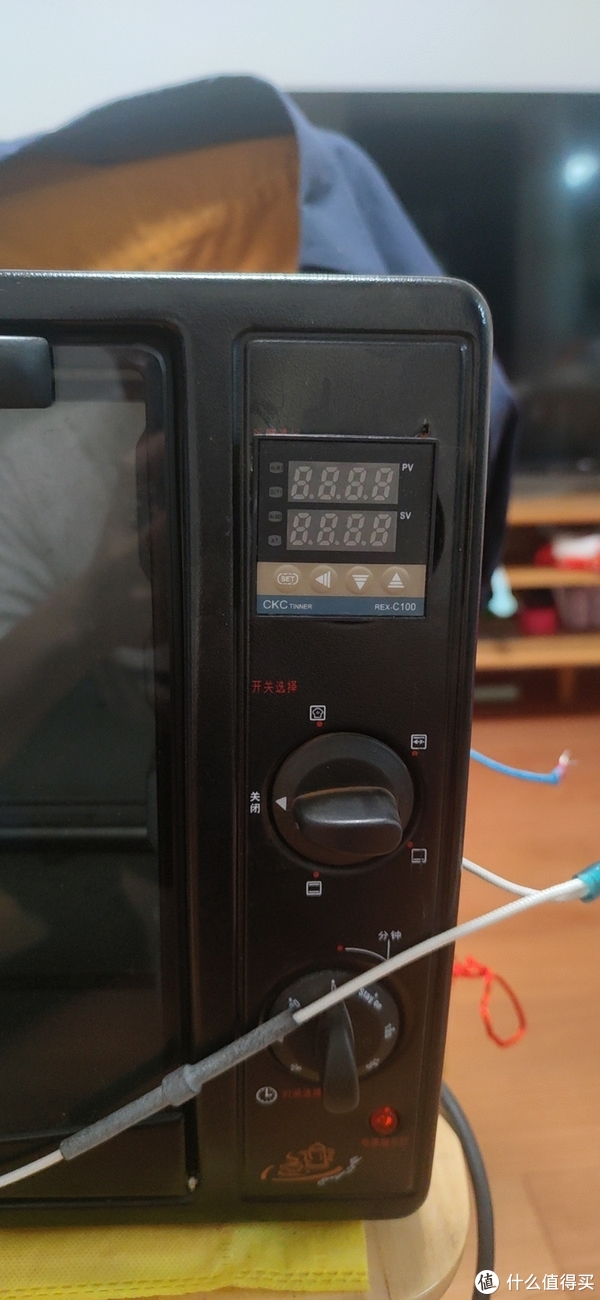

改造结果: 最终万物归位,实现机械温控改pid的精准控温,老婆大人也挺满意的看到这里大家发现,配件里的烤箱热管我没有写改造过程,因为我自己手残,加上热管上的螺丝生锈了,导致我把热管的头给拧断了,人为增加了改造难度,伤心。
但是跟换热管还是挺简单的所以我就不写了祝大家安全第一,改造顺利
