碳化硅陶瓷射频功率器件载体耐腐蚀性能

在5G通信、新能源电力及工业自动化领域,射频功率器件正向高频化、高功率密度方向快速发展。然而,工业场景中普遍存在的润滑油渗漏、添加剂腐蚀、高温氧化等问题,常导致传统金属或氧化铝陶瓷载体发生表面劣化、绝缘失效甚至结构崩解。碳化硅(SiC)陶瓷凭借其独特的材料基因与表面特性,正在重塑射频功率器件的可靠性边界。本文从腐蚀失效机制切入,深度解析碳化硅陶瓷载体在复杂润滑环境中的技术突破与工程价值。

碳化硅陶瓷射频功率器件载体耐腐蚀性能

一、工业润滑环境对射频载体的三重腐蚀挑战

1. 化学腐蚀的隐形侵蚀

工业润滑油中含有的硫系极压剂(如ZDDP)、有机酸、金属盐等成分,在高温(>120℃)下会与载体表面发生电化学反应。实验表明,铝合金载体在含硫润滑剂中浸泡500小时后,表面腐蚀坑深度达12μm,引发局部电场畸变,导致器件击穿电压下降35%。

2. 磨粒磨损的协同效应

润滑油中的金属碎屑、碳黑颗粒等磨粒(粒径0.5-5μm)在电场与机械振动作用下,以20-50m/s速度冲击载体表面。氧化铝陶瓷载体因硬度较低(莫氏硬度9.0),在长期运行中产生微裂纹,加速腐蚀介质渗透。

3. 热-化耦合的加速劣化

射频器件工作时产生的焦耳热(局部温度可达200℃)会促进润滑油脂的氧化聚合,生成具有强腐蚀性的胶质物。这种热-化学协同作用可使316L不锈钢载体的腐蚀速率提升3-5倍。

碳化硅陶瓷射频功率器件载体耐腐蚀性能

二、碳化硅陶瓷的耐腐蚀基因解码

1. 本征化学惰性构建防护屏障

碳化硅的共价键占比高达88%,在热力学平衡状态下,其标准生成自由能(ΔGf=-65.3 kJ/mol)显著低于金属氧化物,表现出极强的化学稳定性。XPS分析证实,即使在含5%硫化物的润滑剂中,碳化硅表面仅生成2-3nm厚度的非晶SiO₂钝化层,且无硫元素渗透。

2. 超高硬度抵御磨粒侵蚀

碳化硅的莫氏硬度达9.5(维氏硬度28-34 GPa),比氧化铝高15%,比硬质合金高30%。在模拟磨粒冲击试验中,碳化硅载体在含Fe₃O₄颗粒(硬度5.5)的润滑剂中运行1000小时,表面粗糙度Ra仅增加0.02μm,而氧化铝载体Ra值上升0.15μm。

3. 梯度化表面工程强化防护

通过化学气相沉积(CVD)技术在碳化硅表面构建SiC/Si₃N₄复合梯度涂层(厚度50-100μm),可将耐酸碱腐蚀等级提升至ISO 28706-1标准中的最高级(失重率<0.1 g/m²·h)。这种结构在界面处形成化学键合,避免传统涂层易剥落的问题。

碳化硅陶瓷射频功率器件载体耐腐蚀性能

三、极端工况下的性能验证

1. 高压喷射润滑场景

在风电变流器测试中,采用碳化硅载体的IGBT模块在承受10MPa润滑油喷射条件下,经3000次热循环后,绝缘电阻仍保持>10¹²Ω,而氮化铝载体组件的绝缘电阻下降至10⁹Ω。

2. 高温含酸环境

某冶金企业轧机驱动系统中,碳化硅载体在含0.5%游离脂肪酸的润滑剂中连续运行8000小时,经SEM观测表面无晶间腐蚀迹象,介质损耗角正切值(tanδ)稳定在0.001以下,满足10kV级射频器件的绝缘要求。

3. 交变载荷耦合腐蚀

航空航天地面电源测试表明,碳化硅载体在-55℃至200℃交变温度、含3%NaCl的润滑环境中,经500小时盐雾-振动复合试验后,抗弯强度保留率达98%,远超ASME B73.1标准要求。

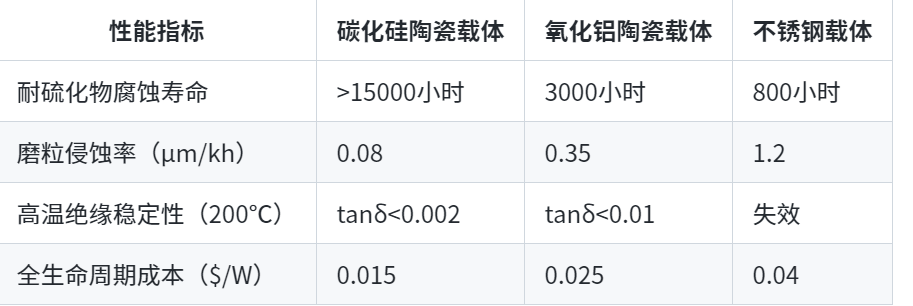

四、技术经济性分析与应用图谱

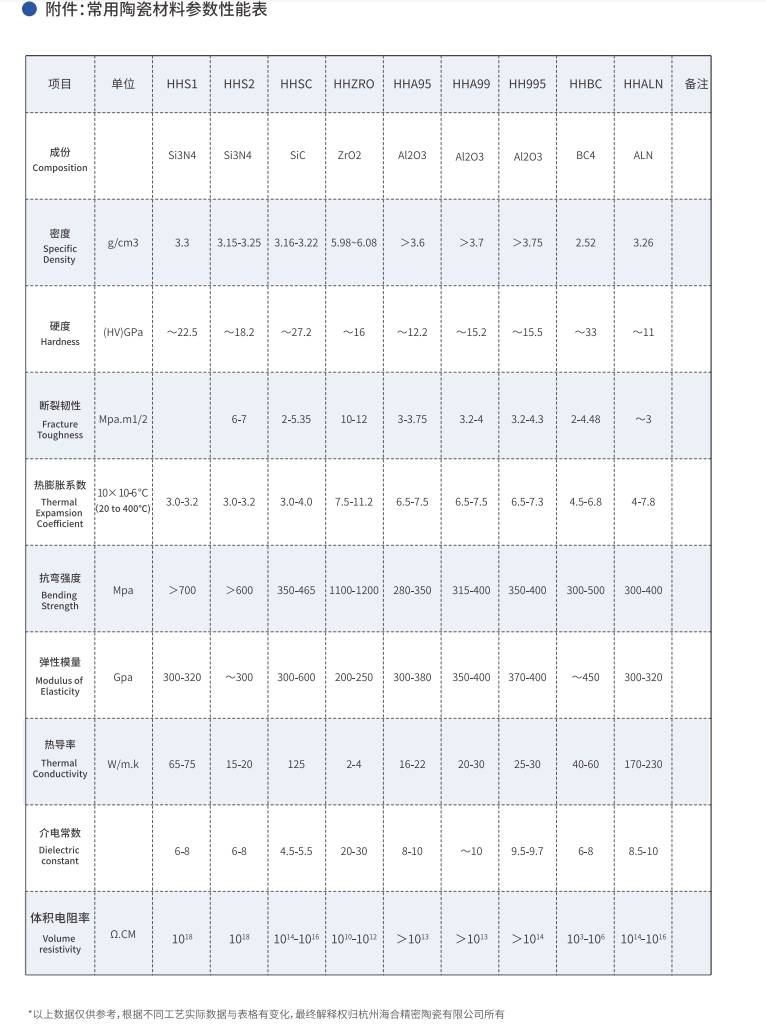

碳化硅陶瓷射频功率器件载体耐腐蚀性能

数据表明,碳化硅载体虽初始成本较氧化铝高40%,但凭借免维护特性和3倍以上寿命周期,综合成本降低60%。目前该技术已成功应用于:

新能源汽车电驱系统(800V平台SiC MOSFET封装)工业机器人关节驱动器(高频GaN器件散热基板)特高压直流输电(IGCT阀塔绝缘载体)
