PCB：支撑电子世界运转的 “隐形骨架”

打开家中的智能手机、笔记本电脑，或是办公室里的打印机、路由器，拆开外壳后总能看到一块布满线路、元件的绿色基板。这块看似普通的板子，正是让所有电子设备得以正常工作的核心 —— 印制电路板，简称 PCB。它并非简单的 “电子零件托盘”，而是通过精密设计的铜箔线路，将芯片、电阻、电容等元件有序连接，形成稳定的电路系统，就像电子设备的 “神经系统”，默默承担着信号传输与电力分配的关键任务。从微型的智能手表到大型的工业控制设备，几乎所有电子化产品都离不开 PCB 的支撑，它早已成为现代科技发展中不可或缺的基础部件。

PCB 的发展历程与电子产业的演进紧密相连。早在上世纪 30 年代，传统电子设备依靠导线手工连接元件，不仅体积庞大、故障率高，还难以满足大规模生产需求。随着电子管向晶体管的升级，对电路集成度的要求大幅提升，PCB 应运而生。最初的 PCB 采用单面板设计，仅在基板一面铺设铜箔线路，多用于结构简单的收音机等设备；随后双面板出现，通过金属化孔实现正反两面线路的导通，适配了更复杂的电路需求；如今多层板已成为主流，通过将多层面板压合，在有限空间内实现高密度线路布局，为智能手机、服务器等高端设备的小型化、高性能化提供了可能。

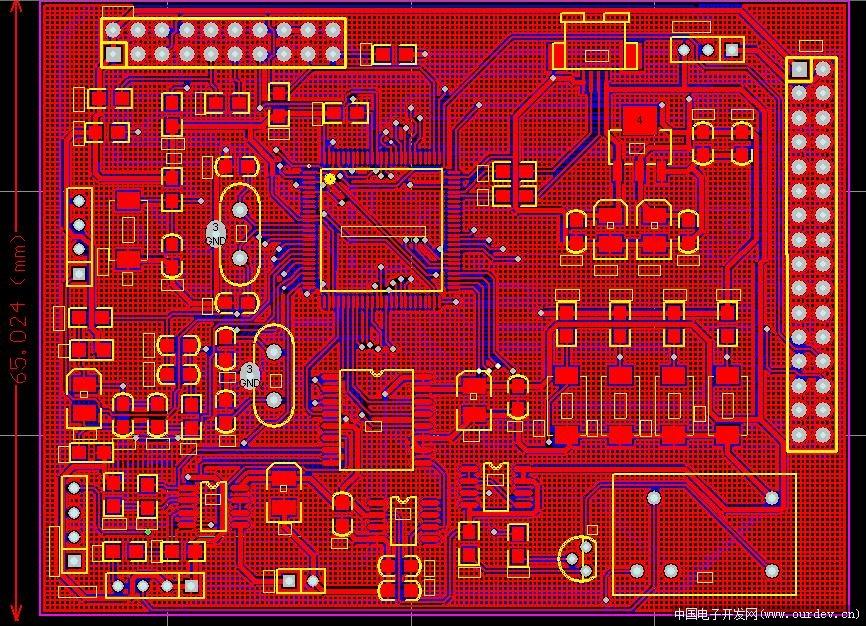

PCB 的制作是一项融合精密机械、化学工艺与电子设计的复杂流程，每一步都对精度有着严苛要求。首先是基材选择，主流 PCB 多采用玻璃纤维布与环氧树脂复合而成的基板，这种材料兼具绝缘性、耐热性与机械强度，能为后续线路铺设提供稳定基础。接下来进入线路设计环节，工程师通过专业软件绘制电路原理图，再转化为 PCB 版图，版图中需精确标注线路宽度、间距及元件焊点位置 —— 对于高密度 PCB，线路宽度甚至可缩小至 0.1 毫米以下，相当于一根头发丝的直径，这对设计软件与生产设备的精度都提出了极高挑战。

线路制作阶段是 PCB 生产的核心。首先在基板表面覆盖一层均匀的铜箔，随后涂抹感光油墨，将绘制好的 PCB 版图通过曝光机投射到基板上，受光区域的油墨会固化，未受光区域则可通过显影液去除。接着将基板放入蚀刻液中，未被油墨覆盖的铜箔会被腐蚀掉，留下与版图一致的铜箔线路，最后去除固化的感光油墨，清晰的电路线路便呈现在基板上。对于多层 PCB，还需在各层面板制作完成后，通过定位孔精准对齐，再利用高温高压将其压合为一体，同时通过金属化孔实现不同层面线路的电气连接，这一步的对齐精度直接影响多层 PCB 的信号传输稳定性。

元件焊接与检测环节则决定了 PCB 的最终品质。自动化贴片机通过视觉识别系统，将微型元件精准放置在 PCB 的焊点位置，随后经过回流焊炉，高温使焊点处的焊锡融化并冷却凝固，将元件与 PCB 牢固连接。焊接完成后，还需通过光学检测设备检查焊点是否存在虚焊、漏焊等问题，部分高端 PCB 还会进行电气性能测试，模拟实际工作环境检测电路的信号传输效率与稳定性，确保每一块出厂的 PCB 都能满足设备运行要求。

不同领域的电子设备，对 PCB 的性能需求也存在显著差异，这推动了 PCB 品类的多样化发展。消费电子领域如智能手机、平板电脑，对 PCB 的核心需求是 “轻薄小” 与高密度，因此多采用柔性 PCB 或高密度互联 PCB（HDI）。柔性 PCB 以聚酰亚胺为基材，可弯曲、折叠，能适配手机内部复杂的空间布局，比如屏幕与主板之间的连接线路；HDI 则通过微盲孔、埋孔技术，在有限面积内实现更多线路连接，满足 5G 手机中多芯片、多天线的电路需求。

工业控制与汽车电子领域的 PCB，则更注重可靠性与耐环境性。工业设备常处于高温、高湿或多粉尘的环境中，因此 PCB 需具备优异的耐热性与抗腐蚀能力，部分还会采用厚铜 PCB，通过增加铜箔厚度提升电流承载能力，适应工业电机等高功率设备的需求。汽车电子中的 PCB 面临更严苛的考验，不仅要承受 – 40℃至 125℃的极端温度变化，还要抵抗震动、电磁干扰，因此多采用无卤素基板，同时通过加强基板厚度与焊点保护，确保在汽车长期行驶过程中电路稳定运行。

医疗电子领域对 PCB 的要求更为特殊，除了高可靠性外，还需满足生物相容性与抗辐射性。例如医疗监护仪、超声设备中的 PCB，需采用低辐射材料，避免对医疗检测数据产生干扰；植入式医疗设备如心脏起搏器中的 PCB，则需使用生物相容材料，防止与人体组织发生不良反应，同时线路设计需极度精简，确保设备体积足够小，减少对人体的侵入性。

随着电子技术向智能化、高频化方向发展，PCB 产业也面临着新的技术挑战与发展机遇。5G 通信技术的普及，对 PCB 的信号传输速率与抗干扰能力提出了更高要求。5G 设备工作在高频频段，信号在传输过程中易出现衰减与串扰，因此需要研发新型基板材料，如高速高频基板，通过降低材料的介电常数与介质损耗，减少信号传输损失；同时线路设计需进一步优化，采用差分信号传输等技术，提升抗干扰能力，确保 5G 信号的稳定传输。

人工智能与大数据的发展，推动了服务器、数据中心等算力设备的需求增长，这类设备对 PCB 的散热性能与电流承载能力要求极高。传统 PCB 的散热主要依靠基板自身的热传导，难以满足高功率芯片的散热需求，因此新型散热 PCB 应运而生，如在基板中嵌入金属散热块，或采用导热性能更优的陶瓷基板，通过强化热传导路径，将芯片工作时产生的热量快速导出，避免因高温导致设备性能下降或损坏。

环保要求的提升也在重塑 PCB 产业的发展方向。传统 PCB 生产过程中会使用含铅焊锡、含卤素基材等有害物质，对环境与人体健康存在潜在风险。如今全球多个国家与地区已出台环保法规，限制有害物质在 PCB 中的使用，推动 PCB 产业向无铅化、无卤化转型。无铅焊锡、无卤基材等环保材料的研发与应用，不仅降低了 PCB 生产对环境的影响，也提升了 PCB 产品的安全性与可靠性，成为行业发展的必然趋势。

从支撑早期收音机的简单单面板，到适配 5G 手机、AI 服务器的高密度多层板，PCB 始终在默默推动电子技术的进步。随着新能源汽车、元宇宙设备、量子计算等新兴领域的崛起，PCB 还将面临更多新的需求与挑战 —— 如何在更小的空间内实现更高密度的线路布局？如何进一步提升 PCB 的散热性能与信号传输效率？如何在环保与成本之间找到更优平衡？这些问题的答案，将决定未来 PCB 产业的发展方向，也将持续影响着整个电子世界的创新步伐。
