【干货】lora扩频无线串口模块的引脚定义及引脚功能-无线串口工具

引脚定义

引脚定义表

引脚功能

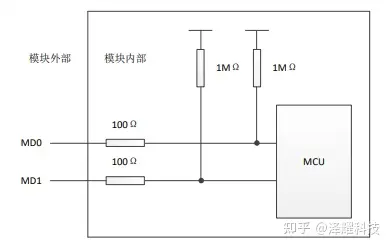

1.MD0 和 MD1 低延迟工作状态引脚功能

低延迟工作状态引脚 MD0 和 MD1 高低电平的自由组合可以决定无线串口模块的四种工作状态，这四种工作状态可以自由切换。

工作状态切换时需注意以下两点特殊情况：

①模块接收无线数据尚未输出完成，则数据输出完成后再进入新的状态。

②模块发送的无线数据尚未发送完成，则数据发送完成后再进入新的状态。

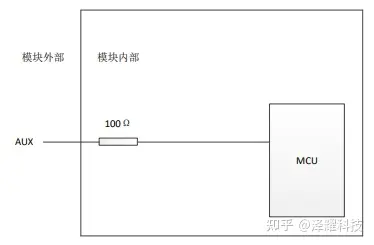

2.AUX引脚功能

AUX 用于无线收发缓冲指示和自检指示。它指示模块是否有数据尚未通过无线发出去，或已收到的数据是否已通过串口全部发出,或模块正在初始化自检过程中。

工作状态切换时 AUX 时序变换：工作状态切换前应当检测 AUX 引脚状态，当 AUX 为低电平时，表示模块繁忙；当 AUX 输出高电平约 2ms 后，表示此时模块处于空闲状态，模块可以开始工作状态切换，低延时工作状态引 脚 MD0、MD1 电平开始跳变，AUX 继续输出高电平约 3ms 后，模块进行状态切换，当 AUX 输出低电平，表示正 在切换状态，AUX 输出高电平，并保持约 2ms 表示状态切换完成。

在复位过程中，模块会重新初始化参数，期间 AUX 一直保持低电平。

3.RXD 和 TXD 引脚功能

RXD 和 TXD 串口数据收发引脚，同时，串口有 8 种常用的波特率可供选择，支持的波特率范围 1200~115200 （bps）；串口的校验方式也有奇校验、偶校验、无校验可供选择。串口传输字节格式如下图：

IDLE：空闲时为高电平

St：起始位

P：校验位

Sp1：停止位

4.VCC 和 GND 引脚功能

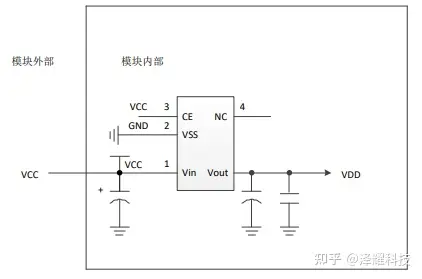

GND 表示接地线，VCC 表示供电电源，而模块电源自身有带 LDO，输入电压范围：2.0~5.5VDC，如下图：

注：输入的电源纹波系数要控制在 100mV 以内，并可提供瞬间脉冲电流 200mA 以上

电源电压小于临界值时，输出功率有所下降，但对接收性能影响较小。功率与电压的关系如图：
