肖特基二极管的基本原理与应用

肖特基二极管是一种特殊类型的半导体二极管，以其快速开关特性和低正向压降而闻名。这种二极管由德国物理学家瓦尔特·H·肖特基于1938年发现并命名，其工作原理基于金属与半导体接触形成的肖特基势垒，而非传统PN结。肖特基二极管在现代电子电路中扮演着重要角色，特别是在高频应用和功率转换领域。

肖特基二极管的工作原理

肖特基二极管的核心在于金属-半导体结的特性。当适当的金属（如铂、钨或钼）与N型半导体材料（通常是硅或砷化镓）接触时，会在接触界面形成肖特基势垒。这个势垒的形成是由于金属和半导体的功函数差异导致电子从半导体向金属转移，在界面附近形成耗尽区。

与普通PN结二极管不同，肖特基二极管中只有多数载流子（电子）参与导电过程。当施加正向偏压时，半导体中的电子获得足够能量越过势垒进入金属，形成电流。由于没有少数载流子的存储效应，肖特基二极管能够实现极快的开关速度。在反向偏压情况下，势垒增高，只有很小的漏电流能够通过。

肖特基二极管的结构特点

典型的肖特基二极管由金属层、半导体材料和欧姆接触组成。金属层通常选择与半导体形成适当势垒高度的材料，如硅肖特基二极管常用铂硅化物或钛硅化物。半导体材料多为轻掺杂的N型硅，以控制耗尽区宽度和势垒特性。在半导体另一侧制作重掺杂的N+区域，用于形成低电阻的欧姆接触。

现代肖特基二极管常采用平面结构或沟槽结构。平面结构简单易制造，但边缘电场集中可能导致击穿电压受限。沟槽结构通过将金属接触嵌入半导体沟槽中，改善了电场分布，提高了器件的击穿电压和可靠性。有些高压肖特基二极管还采用结势垒控制结构，通过P型区域调节势垒特性。

肖特基二极管的电气特性

肖特基二极管最显著的特点是低正向导通压降，通常在0.15V至0.45V之间，远低于硅PN结二极管的0.6-0.7V。这一特性使得肖特基二极管在低电压、大电流应用中具有明显优势，能显著降低导通损耗。

反向恢复时间是肖特基二极管的另一重要参数。由于没有少数载流子存储效应，肖特基二极管的反向恢复时间极短，通常在纳秒量级，这使得它非常适合高频开关应用。然而，肖特基二极管的反向漏电流相对较大，且随温度升高而显著增加，这是使用时需要考虑的因素。

击穿电压是肖特基二极管的限制因素之一。传统肖特基二极管的击穿电压通常在100V以下，高于此电压时漏电流会变得过大。通过改进结构和材料，现代高压肖特基二极管可达200V以上，但仍低于PN结二极管。

肖特基二极管的材料选择

硅是最常用的肖特基二极管半导体材料，因其成熟的工艺和低成本。硅基肖特基二极管适用于大多数常规应用，工作温度通常不超过150°C。对于金属接触材料，铝曾广泛使用，但现在更多采用钛、铂或它们的硅化物，以提供更稳定的势垒特性和更好的热稳定性。

砷化镓肖特基二极管具有更高的工作频率和更好的高温性能，常用于微波和毫米波应用。碳化硅和氮化镓肖特基二极管是新兴的高性能器件，能够工作在更高温度、更高电压和更高频率下，特别适合极端环境应用，但成本相对较高。

肖特基二极管的主要应用领域

电源转换电路是肖特基二极管的主要应用领域之一。在开关电源、DC-DC转换器和电压整流器中，肖特基二极管用作输出整流器，其低导通压降可提高转换效率。特别是在低压大电流场合，如计算机主板和显卡的电源部分，肖特基二极管几乎是唯一选择。

高频电路中也广泛采用肖特基二极管。射频检波器、混频器和采样保持电路利用其快速开关特性和非线性伏安特性。肖特基势垒二极管是微波和毫米波电路中不可或缺的元件，用于信号检测和频率转换。

在数字电路和逻辑系统中，肖特基二极管常用于构建肖特基晶体管逻辑门，能有效防止晶体管进入深度饱和状态，提高开关速度。此外，肖特基二极管还用于电压钳位和瞬态保护，防止敏感器件受过电压损坏。

肖特基二极管与PN结二极管的比较

肖特基二极管与普通PN结二极管各有优缺点。肖特基二极管的导通压降低、开关速度快，适合高频和高效应用；而PN结二极管的反向漏电流小、击穿电压高，更适合高压和低漏电要求的场合。

在温度特性方面，肖特基二极管的正向压降温度系数为负，即温度升高时压降降低；而PN结二极管为正温度系数。肖特基二极管的反向漏电流随温度变化更为敏感，高温下可能成为严重问题。

成本方面，低压肖特基二极管通常比同等规格的PN结二极管更经济，特别是表面贴装型号。但高压肖特基二极管由于工艺复杂，价格可能高于PN结二极管。

肖特基二极管的使用注意事项

在实际应用中，肖特基二极管的反向漏电流问题需要特别关注。高温环境下漏电流可能显著增加，导致额外的功率损耗和温升，甚至引发热失控。设计散热系统时应考虑这一因素，必要时采用降额使用。

电压应力也是使用肖特基二极管时需要注意的方面。尽管数据手册标明了最大反向电压，但在实际电路中应保留足够裕量，特别是存在电压尖峰的情况下。并联使用多个肖特基二极管分担电流时，需考虑均流问题，因为正向特性的微小差异可能导致电流分配不均。

安装和焊接肖特基二极管时，应注意温度控制，避免过热损坏金属-半导体结。静电防护同样重要，特别是对于高频肖特基二极管，静电放电可能导致性能退化或失效。

肖特基二极管的封装形式

肖特基二极管有多种封装形式以适应不同应用需求。轴向引线封装如DO-41和DO-15适用于通孔安装，具有良好的散热能力和机械强度。表面贴装封装如SOD-123、SMA和SMB节省空间，适合高密度电路板。

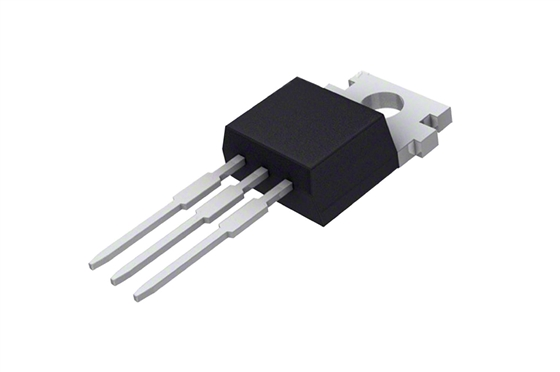

大功率肖特基二极管常采用TO-220、TO-247或D2PAK等封装，带有金属散热片或直接安装在散热器上。微波应用的肖特基二极管则可能采用特殊的同轴或波导封装，以优化高频性能。

多二极管芯片封装也很常见，如共阴、共阳或桥式配置，可节省空间并简化电路设计。这些封装内部可能集成两个或多个肖特基二极管芯片，满足特定电路拓扑需求。

肖特基二极管的测试与参数解读

测试肖特基二极管的基本参数包括正向电压降、反向漏电流和结电容。正向测试通常在额定电流下进行，测量对应的压降值。反向测试则在最大额定电压下测量漏电流，高温下的反向测试尤为重要。

结电容是高频应用中的关键参数，影响器件的高频响应。肖特基二极管的结电容通常比PN结二极管小，这是其高频性能优越的原因之一。动态参数如反向恢复时间和正向恢复时间也需要特别关注，尤其是开关电源设计时。

解读肖特基二极管数据手册时，应注意参数测试条件。同一参数在不同温度或测试电流下可能有很大差异。最大额定值如反向电压、正向电流和功耗不应超过，且在实际应用中应考虑适当降额。

肖特基二极管作为现代电子技术中的重要元件，以其独特的性能特点在众多领域发挥着不可替代的作用。理解其工作原理和特性有助于工程师在各种应用场合做出合理选择，充分发挥其性能优势。随着半导体材料的进步和工艺技术的发展，肖特基二极管仍在不断演进，满足电子系统日益提高的性能需求。
