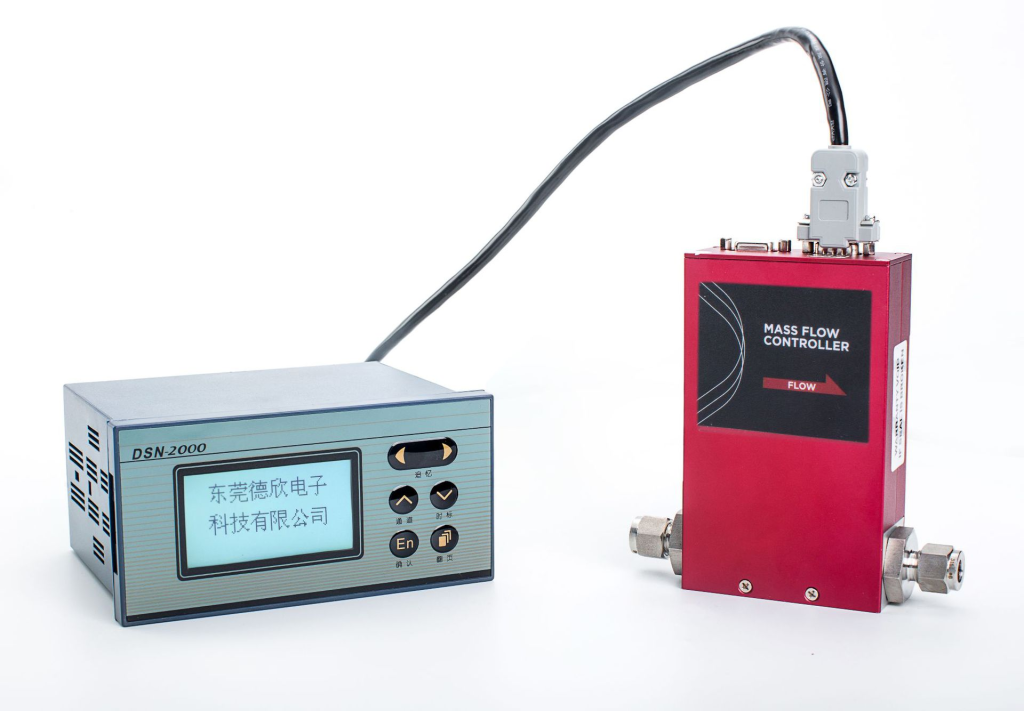

流量控制器的原理类型以及安装

流量控制器是现代工业自动化和过程控制系统中不可或缺的关键设备，它通过精确调节管道或通道中液体、气体等介质的流动速率，确保生产过程稳定高效运行。这类装置广泛应用于石油化工、制药、食品加工、水处理以及 HVAC 系统等多个领域，其性能优劣直接影响产品质量、能源消耗和生产安全。

流量控制器的工作原理

流量控制器的核心功能在于实时监测和精确调节介质流量。典型系统由流量传感器、控制单元和调节机构三大部分组成。流量传感器负责检测管道内介质实际流动情况，将物理量转换为电信号；控制单元接收传感器信号并与设定值比较，根据偏差计算出控制指令；调节机构则执行控制指令，通过改变阀门开度、泵转速等方式调整流量。

根据控制原理不同，流量控制器可分为比例控制、积分控制和微分控制三种基本类型，现代设备多采用三者结合的PID控制算法，能够在各种工况下实现快速响应和稳定调节。机械式流量控制器则依靠流体力学原理，通过弹簧、膜片等机械结构的平衡关系直接驱动调节机构，无需外部电源，适用于简单场合。

流量控制器的主要类型

按测量原理分类，常见的流量控制器包括差压式、电磁式、涡街式、超声波式和热式等多种类型。差压式流量控制器通过测量流体经过节流装置前后的压力差来计算流量，结构简单可靠但压损较大；电磁式利用法拉第电磁感应定律，只适用于导电液体，测量精度高且无活动部件；涡街式则基于卡门涡街原理，通过检测流体中漩涡频率确定流量，适用于清洁气体和液体。

热式流量控制器通过测量流体带走热量的速率来推算流量，特别适合微小气体流量测量；超声波式则利用声波在流体中顺流和逆流传播的时间差，非接触测量且无压损。科里奥利质量流量控制器直接测量质量流量而非体积流量，精度最高但成本也相对昂贵。

流量控制器的关键性能参数

测量范围是流量控制器的基础参数，表示能够准确测量的最小至最大流量值，通常以量程比表示其范围宽度。精度等级反映测量结果与真实值的接近程度，工业级设备一般在±1%至±3%之间，实验室用高精度设备可达±0.2%。重复性指相同条件下多次测量的一致性，通常优于精度值。

响应时间是动态性能指标，表示控制器从流量变化到输出调节所需时间，直接影响系统调节品质。压损参数反映控制器对流体造成的额外阻力，在长管道或低压系统中尤为重要。介质适应性包括温度范围、压力等级以及耐腐蚀性等，决定设备能否在特定工况下可靠工作。

流量控制器的结构组成

典型电子式流量控制器由传感器组件、信号转换电路、微处理器单元和调节机构构成。传感器组件根据测量原理不同而结构各异，如电磁式的测量电极和励磁线圈，涡街式的漩涡发生体和检测探头。信号转换电路将传感器输出的微弱信号放大并转换为标准信号，同时进行温度补偿和非线性校正。

微处理器单元是智能流量控制器的核心，运行控制算法并实现人机交互功能，现代设备多采用32位处理器确保运算速度和精度。调节机构多为电动或气动控制阀，高性能系统可能采用变频泵或伺服电机直接驱动。机械式流量控制器则通过杠杆、膜片等机械结构将测量与调节功能一体化实现。

流量控制器的安装要求

正确安装是保证流量控制器正常工作的前提条件。直管段要求是最常见的安装要点，大多数类型需要在控制器前后保留足够长度的直管道（通常前10D后5D，D为管径）以确保流体充分发展。安装方向也需注意，某些类型必须水平安装，而另一些则可垂直安装但需考虑介质流向。

电气安装包括电源接线和信号线布置，应避免与动力电缆平行走线以防干扰。接地处理对电磁式等精密设备尤为重要，通常要求单独接地且接地电阻小于特定值。环境条件如温度、湿度和振动等也需考虑，必要时加装防护措施。对于危险区域应用，必须选择相应防爆等级的设备并严格按规范安装。

流量控制器的校准与维护

定期校准是保证流量控制器长期准确工作的必要措施。零点校准通常在无流量状态下进行，消除传感器和电路的偏移误差；量程校准则使用标准流量源在不同流量点进行比对调整。现场校准可采用便携式流量标准装置，高精度要求时应将设备送专业实验室校准。

日常维护包括外观检查、接线端子紧固和清洁保养。测量电极或检测探头的污染会显著影响性能，需按说明书要求定期清洗。机械运动部件如阀门轴应保持适当润滑。冬季需注意防冻保护，避免介质在控制器内结冰损坏设备。故障诊断可借助设备自检功能或专用测试仪器，常见问题包括传感器失效、信号传输异常和调节机构卡滞等。

流量控制器的应用选型指南

介质特性是选型的首要考虑因素，包括物理状态（液体/气体/蒸汽）、导电性、粘度、腐蚀性和洁净度等。例如腐蚀性介质需选用衬塑或特种金属材质，含固体颗粒流体应选择耐磨型设计。流量范围和管道尺寸需匹配，避免小流量在大管径中测量精度不足或大流量在小管径中压损过大。

工艺要求决定控制精度和响应速度等级，连续生产过程通常需要高精度PID控制，而简单分配系统可能只需开关控制。环境条件如温度、压力和危险区域分类也影响设备选型。经济性考虑包括初始成本、安装费用和长期维护成本，高精度特殊材质设备价格可能数倍于普通型号。

流量控制器的系统集成

现代流量控制器多配备标准通信接口，如4-20mA模拟信号、HART协议或现场总线（Profibus、Foundation Fieldbus等），便于接入分布式控制系统。智能设备还支持Modbus、以太网等数字通信，实现参数远程设置和状态监控。无线传输技术在特定场合也逐渐应用，减少布线成本。

系统集成时需注意信号匹配，如控制器输出类型（电压/电流/脉冲）与执行机构输入要求的兼容性。控制回路整定包括比例带、积分时间和微分时间等参数设置，需根据工艺特性调整以获得最佳控制效果。多回路协调控制时还需考虑各流量控制器间的相互影响，避免耦合振荡。

流量控制器的典型应用案例

在石油化工行业，流量控制器精确调节原料配比和反应物进料量，确保化学反应效率和产品品质。大型石化装置可能使用数百台流量控制器构成复杂物料平衡系统。水处理工程中，流量控制器用于加药计量和滤池反冲洗控制，直接影响处理效果和运行成本。

制药行业对流量控制精度要求极高，生物反应器培养基灌注和纯化系统洗脱液控制常采用卫生型高精度流量控制器。食品饮料生产中，流量控制器保证原料混合比例准确和灌装量一致。HVAC系统通过调节冷热水流量实现区域温度精确控制，提升能效比。

半导体制造需要超纯气体和化学品的精确输送，特殊设计的超高纯流量控制器确保晶圆加工质量。实验室分析仪器配备微型流量控制器，为色谱、质谱等设备提供稳定载气流量。这些应用案例展示了流量控制器在各行业中的关键作用。

流量控制器作为过程自动化的基础设备，其技术发展反映了工业测量与控制领域的进步。从简单机械式到智能数字式，从单一流量调节到多参数协同控制，流量控制器不断满足日益提高的工业需求。正确选择、安装和维护流量控制器，能够显著提升系统可靠性、生产效率和产品质量，是现代工业运营不可或缺的技术保障。
