1.三个应用：

2.三个条件：

3.解题流程：

(1)认清用电器的连接方式，明确各电表的作用。

(2)要在电路图中尽可能地标出已知量的符号、数据和未知量的符号。

(3)对电路进行分析，寻找已知量与未知量的关系，分析电路时要抓住电路中不变的量(例如，电源电压恒定、定值电阻)和变化的量。

(4)根据串、并联电路的特点和欧姆定律列方程求解。

【失分盲点】(1)R=U/I给我们提供了计算或测量电阻的方法，对同一导体来说，它两端的电压与通过它的电流的比值U/I是恒定不变的，不能理解为R与U成正比，R与I成反比。

(2)欧姆定律只适用于纯电阻电路，如接有电热器、白炽灯的电路；对于非纯电阻电路不适用，如接有电动机的电路、给蓄电池充电的电路，含有电磁炉、节能灯的电路也是非纯电阻电路。

【示范题1】如图所示的电路中，灯泡的电阻RL=12Ω，正常发光时的电压为12V，R2=12Ω，当开关S1、S2都闭合时，电流表的示数为1.2A，这时灯泡正常发光。

(1)求电源电压和R1的阻值。

(2)当开关都断开时，灯泡两端的电压。

【解题关键】解答本题要注意以下3个关键：

关键1：当开关S1、S2都闭合时，电阻R2被短路，灯泡L与电阻R1并联，L与R1两端的电压相等(均等于电源电压)，电流表的示数等于各支路电流之和。

关键2：当开关都断开时，灯泡L与电阻R2串联，各处电流相等，总电阻等于L与R2串联的电阻之和。

关键3：已知电压、电流、电阻中的两个量，求解第三个量时要利用欧姆定律I=U/R建立联系。

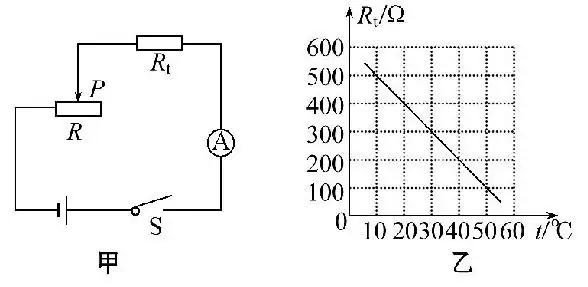

【示范题2】随着社会的发展和科技的进步，电路元件在各行各业得到广泛的应用，其中热敏电阻就是其中之一。热敏电阻的阻值会随温度的改变而改变。图甲是用热敏电阻测量环境温度的电路，电路中电流表的量程为0～0.02 A，滑动变阻器R的铭牌上标有“150Ω　0.3 A”字样。Rt为热敏电阻，其阻值随环境温度变化关系如图乙所示，电源电压保持不变。

请完成下列小题：

(1)将此电路放入温度为20℃的环境中，闭合开关S，调节滑片P，使滑动变阻器接入电路的电阻R=100Ω，此时电流表的读数为0.01 A，求电源电压。

(2)若环境温度为40℃时，要保证整个电路元件的安全，求滑动变阻器的变化范围。

(3)此电路能测量的最高环境温度为多少？

【解题关键】解答本题要注意以下4个关键：

关键1：明确R与Rt的连接方式及电流表的作用。

关键2：明确串联电路的电流、电压、电阻关系。

关键3：应用欧姆定律求解相应的电流、电阻。

关键4：根据图乙查找Rt阻值与对应的温度；最高环境温度下Rt的阻值最小，电路中电流最大。

【备选例题】有一种由酒精气体传感器制成的呼气酒精测试仪被广泛用来检测酒驾，传感器R1的阻值随酒精气体浓度的变化如图甲所示，工作电路如图乙所示，电源电压恒为12V，定值电阻R2=30Ω。求：

(1)被检测者未喝酒时，R1阻值。

(2)被检测者酒精气体浓度为0.8mg/mL时，电流表的示数。

(3)现在公认的酒驾标准为0.2mg/mL≤酒精气体浓度≤0.8mg/mL，当电压表示数为4.8V时，通过计算说明被检测司机是否酒驾？
