每个行业中都有属于自己领域内的特定“暗号”，同样存在着运行规则，我们经常接触的电也不例外，其中回路解析中最基本的法则——欧姆定律。对此大家应该有所了解，那么对于其由来以及公式运算想必都没有深入的了解过。今天小编整理了一篇详细的内容，有需要的赶紧收藏起来吧！

01电流与电压的关系

从下图所示的回路图中可以看到，左侧的灯泡是通过一节电池来点亮的。但是右侧的灯泡却是通过两节串联的电池来点亮的。在此类情况下，右侧的灯泡会比左侧的灯泡要更明亮。出现这类现象是因为给右侧灯泡所施加的电压要比左侧的高2倍。因此电流也将随之增大。

采用下图中的左图的回路图，通过3种不同的电阻施加电压(E)，然后再调查各个电流(I)的关系。最后结果可得出如上右图的关系图表。(阻抗值为R1＜R2＜R3)

因此可得知1.电流与电压成正比 2.电流与电阻成反比。

02欧姆定律的由来及运算

欧姆定律是指在同一电路中，通过某段导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比。该定律是由德国物理学家乔治·西蒙·欧姆1826年4月发表的《金属导电定律的测定》论文提出的。

随研究电路工作的进展，人们逐渐认识到欧姆定律的重要性，欧姆本人的声誉也大大提高。为了纪念欧姆对电磁学的贡献，物理学界将电阻的单位命名为欧姆，以符号Ω表示。

可将电阻(R)、电压(E)、电流(I)的关系用方程式表示：

电压(E)＝电流(I)×电阻(R)　

单位：电压(V)、电流(A)、电阻(Ω)

【欧姆定律】也可演变为：

●电阻(R)＝电压(E)÷电流(I)

●电流(I)＝电压(E)÷电阻(R)

说了这么多，对于欧姆定律的理解是不是更清楚了。那么如下两题进行巩固一下吧！

第一题 ：

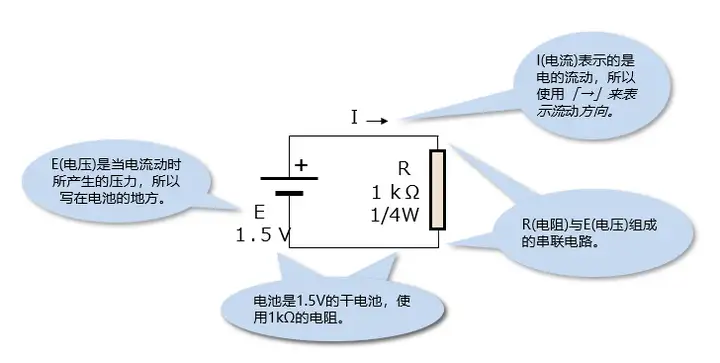

如上图所示的电路图加上了数值后，电流的大小是多少呢？

A：电流(I)＝电压(E)÷电阻(R)

因此1.5V÷1000Ω＝0.0015A → 1.5mA

第二题 ：

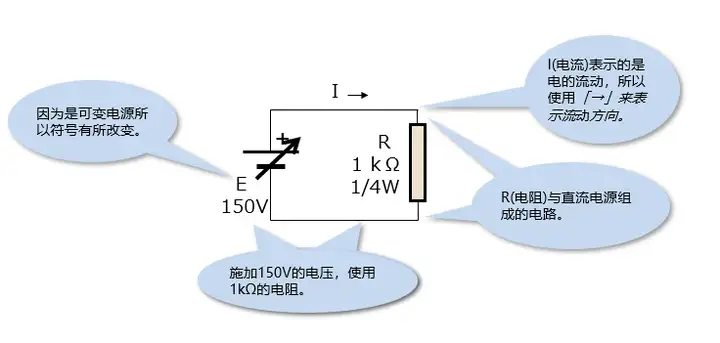

用直流稳定电源替换掉电池，上述第一个问题的电阻上施加电压。那么此时的电流大小是多少呢？

A：电流(I)＝电压(E)÷电阻(R)

所以150V÷1000Ω＝0.15A → 150mA

但是在计算了功率后...

功率(P)＝电压(E)×电流(I)

　　 ＝150V×0.15A

　　　 ＝22.5W

因为电阻的功率为1/4W＝0.25W，如果施加将近100倍的功率，则会烧损。

因此答案应该为0A(没有电流)。
