你知道什么是示波器吗？（示波器的功能和作用）

是德科技与您讨论示波器的基本原理和专业示波器的特性示波器是一种可将电信号（主要是电压）转换为屏幕/显示屏上的可见轨迹的电子仪器也就是说，可将电信号转换为光信号 这些仪器以二维形式动态绘制随时间变化的电信号。

在示波器显示屏的 “Y”（垂直）轴绘制电压，在 “X”（水平）轴绘制时间所绘制的电压和时间最终显示为一幅输入信号图，通常称为“波形”随着输入信号特性的变化，可在示波器显示屏上看到所绘制波形的持续/动态更新。

示波器是电子工程师用来测试和验证电子设计的主要仪器此仪器还将是电子工程/物理实验室中用于测试所分配实验的主要仪器谈到高端示波器，我们为您介绍价值百万的示波器的顶级产品：是德科技UXR系列实时示波器作为电子测量行业最基础的仪器设备，多年来其发展方向一直在向更高带宽及更高采样率和ADC 位数方向发展。

基于多年坚持不懈的投入和核心芯片实验室的研发底蕴，Keysight在前两年推出了最高 110 GHz、256 GSa/s、10bit ADC 的 UXR 系列实时示波器同时由于铜缆传输带宽的限制，考虑到市场在技术和成本两者之间的平衡，业界当前正在冲刺突破的信号速率预计到 NRZ——50 Gbps 或 PAM-4——112 Gbps基本见顶，因此可以预见的未来，更高速率信号传输将采用硅光模式，即直接将光电转换集成在硅基电路上，而接口直接采用光纤传输信号。

因此，这也意味着，多年来作为时域电子信号测量的主流设备——实时示波器的发展因为市场和技术的原因很可能也到顶了。这也正是为什么说 UXR系列实时示波器已经成为实时示波器界的封刀之作的两个主客观原因。

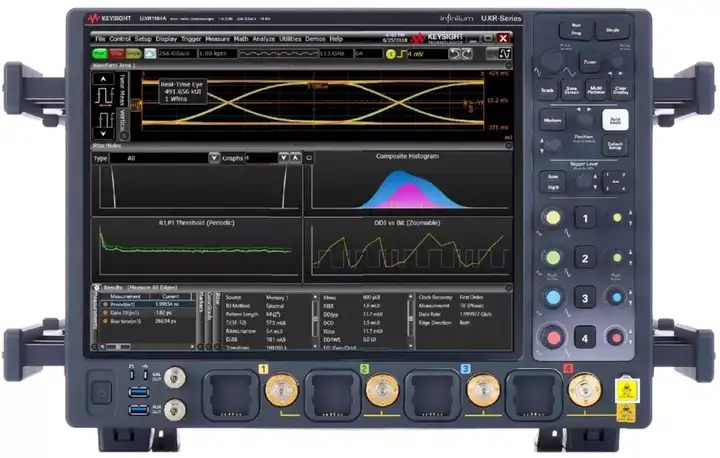

图1 是德科技 UXR 示波器点击以下视频，您可以看到价值百万的示波器 Keysight UXR 110GHz BW，256GS，10位实时示波器拆解和实验价值百万的示波器 Keysight UXR 110GHz BW，256GS，10位实时示波器拆解和实验(Youtube机翻视频 原视频在P2 介意勿看！请_哔哩哔哩 (゜-゜)つロ 干杯~-bilibili​www.bilibili.com/video/BV1nb411i7Lv/?spm_id_from=333.788.recommend_more_video.0。

​www.bilibili.com/video/BV1nb411i7Lv/?spm_id_from=333.788.recommend_more_video.0

Keysight Infiniium UXR 系列实时示波器提供 13 至 110 GHz 实时带宽，实现下一代的技术突破提供 10 位 ADC 和优异的 ENOB 性能，支持更高阶的调制标准本底噪声超低，使您可以观察信号的真实特征

在一个仪器中提供 4 个全带宽通道，降低双偏振相干调制的计时误差业内超级精确的实时示波器在高端示波器产品上，所以近几年业界纷纷把目光转向了多通道产品上那么多通道示波器到底有哪些应用场景呢?步进电机测量近几年随着高速轮轨列车和汽车电动化的加速发展等热点技术和市场应用，市场对三相交流电机的需求呈现井喷态势。

针对三相交流电机的电压和电流及相关参数如功率、因素角等的测量和测试成为非常重要的工作

图2 特斯拉Model 3单电机后驱示意图PMIC电路测试小型化，智能化及对低功耗长续航能力等的追求，电子产品的电源供应日益呈现多级化和多样化，因此现代复杂的CPU/GPU/SoC/FPGA等系统的上电时序日益复杂，PMIC电路和管理的概念开始为业界广泛接受。

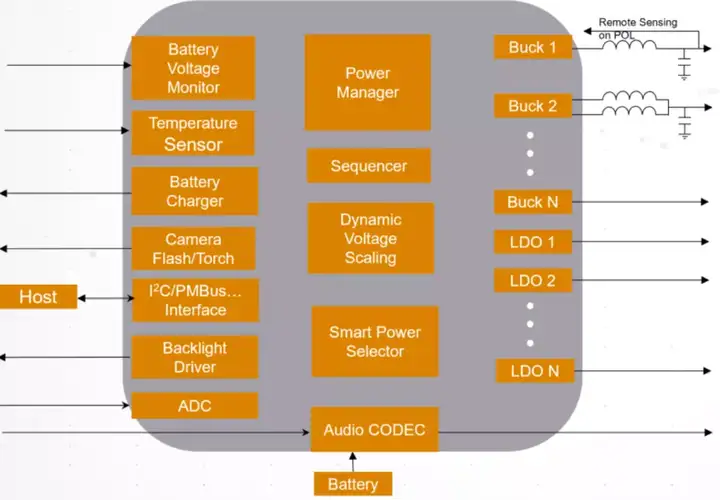

图3 PMIC电路框图示意图

图4 PMIC上电时序测量示意串行数据的多通道一致性测试及协议解码长期以来示波器在面对MIPI-DPHY/C-PHY及DDR这些多链路并行高速总线测试时，囿于示波器的通道数，通常一次只能接入有限的信号比如针对MIPI-DPHY,考虑到共模信号的存在，必需采用两根

差分探头分别接 Data+ 和Data-信号以及CLK信号因此 4 通道示波器通常一次只能测试一个数据链路，在面对D-PHY标准4个链路甚至8个链路进行数据传输的情况下，测试效率极低，因为需要反复多次焊接。

数据通道的信号过去也有采用Switch Matrix的方法来提高效率，当然也会带来一些副作用因此8通道高带宽示波器的推出将大大提高诸如MIPI-DPHY/C-PHY和DDR等标准的一致性测试和协议解码应用，可以同时测试D-PHY 3个数据通道和的信号和时钟信号。

今天，MIPI标准的一些应用场景里甚至有8个数据通道的情况，当前测试效率之低下毋庸赘述。

图 5 4 通道示波器大大降低了多链路总线一致性测试效率特别需要注意的是，针对高速总线的多通道一致性测试和协议解码一般还需要多通道打开时均保持高带宽，比如针对 DDR3/4 的多根控制和数据信号同时测试时。

多通道相参矢量信号分析很多现代电子系统采用多通道相参技术，典型的应用包含无线通信系统中 MIMO技术和相控阵雷达系统，这些系统都通过采用多通道相参技术来提高系统的工作性能通过下变频器即可采用实时示波器进行多通道雷达载波信号的时域参数测试，对多路信号可以直接进行幅度和时间相位关系的比较，对于正弦波，方波和脉冲调制等信号进行时间偏差分析可以采用多通道示波器直接完成。

在配置 89600 VSA 软件后，还可以完成调制分析另外，现代示波器在配置越来越强大的FFT 频域分析功能后，还可以对频域进行初步分析特别地，Keysight最新 MXR 系列 8 合 1 中端示波器具有实时频谱分析功能，还可以对偶发频域信号进行实时捕获和分析，最小 POI (Probability of Intercept) 持续时间仅为 5us.。

图6 多通道相参测试系统事实上，以上提到的通道都是指模拟通道今天的很多示波器还具有数字逻辑通道，提供总线级的异步观测和分析(同步总线的观测和分析依然需要逻辑分析仪)但是市场上部分产品的MSO 通道在使用时会牺牲模拟通道，造成了很多应用的不便。

PathWave 矢量信号分析软件（89600 VSA）​www.keysight.com.cn/cn/zh/products/software/pathwave-test-software/89600-vsa-software.html

MXR 系列 8 通道最高带宽 6 GHz 示波器以上介绍了当前市场上对多通道示波器的应用需求，为了应对这些新兴的蓬勃需求，Keysight近期隆重推出 MXR 系列 8 通道最高带宽 6 GHz 示波器。

8通道同时打开均保持6GHz带宽，所有带宽，所有采样率和档位下均支持10bit ADC或者Hi-Res模式下达16bitMXR系列除了8通道型号外，还有4通道型号，4通道型号支持后升级增加到8通道，为将来的更多应用需求节约投资预留空间。

另外MXR系列还提供了独立的MSO选件，提供16个数字通道，加上8个模拟通道，共可以提供24个通道的信号测试和分析特别要强调的是MXR 的 8 个模拟通道可以用于精确的波形参数分析，而数字通道同时用于时序测量，。

打开或使用数字通道不占用任何模拟通道业界唯一8通道6GHz带宽示波器​www.keysight.com.cn/cn/zh/products/oscilloscopes/infiniium-real-time-oscilloscopes/infiniium-mxr-series-real-time-oscilloscopes.html。

图7MXR 608A 业界唯一8通道6GHz带宽示波器针对多通道相参矢量信号分析，如果您需要更多通道数，Keysight还可以提供MultiScope选件，支持最高10台Infiniium系列实时示波器级联工作，基于MXR的多台级联，目前最高支持80通道。

图8 N8834A MultiScope级联示意图什么是示波器？ - 了解示波器的基本原理134 赞同 · 6 评论文章
