icspec干货 | 常用电路图符号大全（电路图各种符号介绍）

电路图，是一种以物理电学标准符号来绘制各电子元器件组成和关系的电路原理布局图，它被广泛应用于人类工程规划和电路研究通过分析电路图，可以得知电子元器件之间的工作原理，并为性能、安装线路提供规划方案在设计的过程，可以在纸上或电脑上进行绘制，等确定无误之后，在付诸实际。

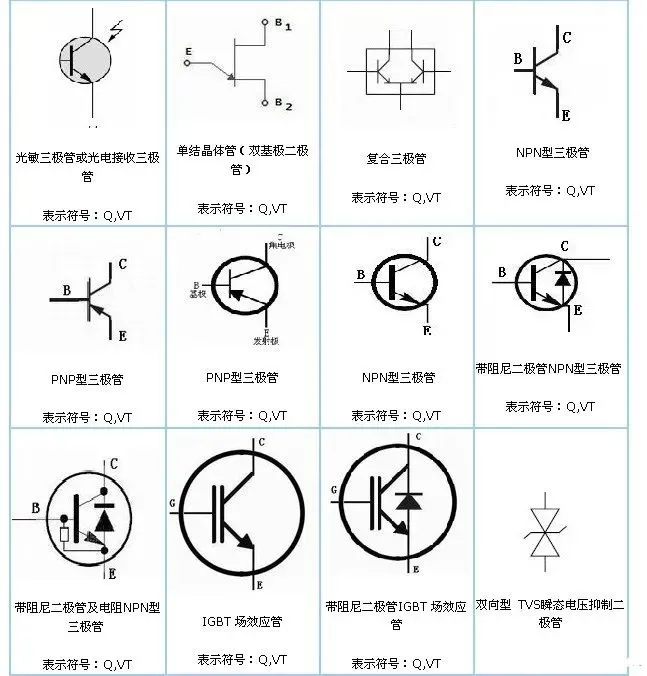

打开凤凰新闻，查看更多高清图片1. 电路图符号大全电路图符号是绘制电路图的基础，只有了解对应的电路图符号，才能轻松上手绘制电路图符号数量众多，大致可以分为四个类别：传输路径、集成电路组件、限定符号、开关和继电器符号；齐全的电路图符号便于用户随时选用，帮助用户更高效率地完成任务。

2. 基本电路符号汇聚基本的电路图符号，例如：电池、接地线、二极管等，可以满足基础电路的绘制需求。

3. 传输路径符号基本的电路符号，用于连接各元器件，起到“桥梁互通”的作用。

4. 集成电路组件符号以寄存器、转换器、计数器为代表的基础集成电路元器件，在电路图中较为常见。

5. 限定符号用于表示电路的属性，如脉冲、材料、温度等。

6. 开关和继电器符号是电路图中的控制元件，能够调节或改变电路的工作性能。

7. 电子元件符号综合表
