原标题：变频电流互感器参数测试仪中试控股技术研究院鲁工为您讲解： 变频电流互感器参数测试仪ZSCPT-120P变频互感器综合特性测试仪参考标准：GB20840.1，GB20840.2，GB20840.3

2.电流互感器控制变频器

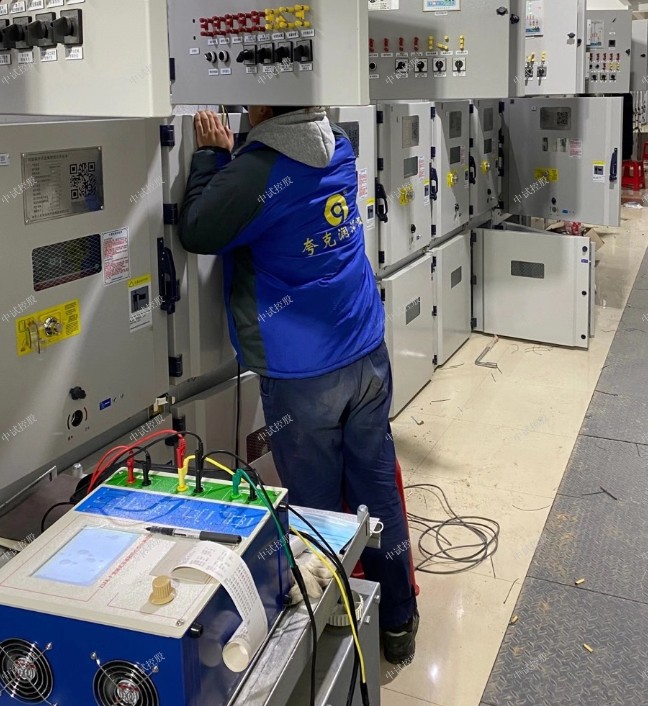

ZSCPT-120P变频互感器综合特性测试仪是由本中试控股在广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代的电流、电压互感器测试仪器装置采用高性能DSP和ARM、先进的制造工艺用于保护类电流互感器（CT）及电压互感器（PT）多种参数的高精度测量。

3.变频式互感器测试仪

满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，满足各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。

4.互感器装变频器进端还是出端

可实现一键完成CT直阻、励磁、变比和极性测试功能，自动化程度高、稳定可靠，在国内处于领先水中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

5.互感器接变频器输入还是输出

ZSCPT-120P变频互感器综合特性测试仪ZSCPT-120P变频互感器综合特性测试仪技术特点1、功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。

6.电流互感器接在变频器上端还是下端

2、自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数3、测试满足GB20840.1，GB20840.2 GB20840.3等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。

7.变频互感器综合测试仪

4、基于先进的低频法测试原理，能应对拐点高达45KV的CT测试5、界面友好美观，全中文图形界面6、装置可存储2000组测试数据，掉电不丢失试验完毕后用U盘存入PC机，用软件进行数据分析，并生成WORD报告。

8.变频器电流互感器好坏咋检测

7、测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式8、易于携带，装置重量<9KgZSCPT-120P变频互感器综合特性测试仪技术参数测试用途:保护类CT，保护类PT

9.变频器电流互感器工作原理

输出0~180Vrms，12Arms，18A（峰值）CT变比测量范围：1~40000，精度： ±0.2%PT变比测量范围：1~40000，精度： ±0.2%相位测量精度:±5min分辨率：0.5min二次绕组电阻测量:范围0~300Ω,精度:2%±2mΩ

10.变频器互感器套进线还是出线

交流负载测量:范围0~1000VA,精度:2%±0.2VA输入电源电压:AC220V±10%，50Hz工作环境温度：-10οC~50οC，湿度：≤90%尺寸、重量:尺寸340mm x 300mm x 150mm重量<9kg

ZSCPT-120P变频互感器综合特性测试仪时功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。

ZSCPT-120P变频互感器综合特性测试仪

ZSCPT-120P 变频互感器综合特性测试仪PC机操作软件界面?文件夹当该按键处于“按下状态”时，显示文件夹目录当按键处于“弹起状态”时，隐藏文件夹目录?文件比较当该按键处于“按下状态”时，从文件列表中选定多个数据源文件进行数据处理，选中的文件分别标注（A、B、C、a、b、c）标签，顺序由A->c，并且用颜色表示。

若右侧显示页显示曲线时，将显示多条曲线进行比较，若显示页显示其它数据，则仅显示当前源文件的数据信息?生成报告按照“文件比较”按键的状态将选定的源文件生成WORD试验报告当“文件比较”按键处于“弹起状态”时，仅将所选源文件转换成WORD试验报告。

当“文件比较”按键处于“按下状态”时，将所定的多个源文件合并生成WORD试验报告报告中将不记录励磁、5%误差、10%误差实测值，而只记录取整值，以利于进行数据比较?打开报告 使用OFFICE软件打开已经生成的WORD试验报告。

?参数页参数页（图3.2）显示试验源文件的数据信息不同的CT类型显示不同的参数，其中包括电阻信息，励磁信息，变比信息，负荷信息图3.2 PC机操作软件参数界面?曲线页曲线页（图3.1）显示励磁曲线、5%误差曲线、10%误差曲线。

最多可以显示6个源文件的6条曲线，由6种不同形状的图标指示，可以方便地进行比较曲线中的坐标点是根据源文件中的数值自适应确定的在绘图有效区域内移动鼠标，程序会根据X轴坐标点自动计算Y轴坐标点的数据，显示在右侧对应的图标下。

?数据页数据页（图3.3）显示励磁、5%误差、10%误差的实测值和取整值实测值是直接从文件中读取的，取整值是通过计算将X坐标取整得到的数据取整值可按一定步长进行取整，还可以双击对取整的数据进行修改，用右键添加和删除。

图3.3 PC机操作软件数据界面?变比页变比界面（图3.4）显示比差值和相差值数据某些数据用不同颜色表示以更加醒目只能显示数据供用户分析，不能进行修改图3.4 PC机操作软件变比界面3.2 生成WORD报告。

注意1. 要求PC机安装了OFFICE 2000或以上版本2. 软件转换前，请关闭其它已打开的WORD文档，以免造成损失请勿删除自动生成的“试验报告\”文件夹3. 软件转换过程中，请不要进行其它操作，否则，可能会造成曲线图形不全。

3.2.1单个文件分别转换PC机操作软件支持同一个文件夹内的一个或多个文件同时转换，此时每个试验文件分被别转换为文件名一致的WORD报告步骤如下：1、选择文件：用鼠标选择单个文件，按住ctrl键可以选择多个试验文件，或按全选选择所有文件，再点击生成报告，弹出报告设置对话框如图3.5。

2．选择需要保存的选项，点击确定，弹出保存文件位置对话框，默认位置在试验报告文件夹中。

ZSDW-5A大型地网接地电阻测试仪是大家在做高压电力试验，尤其是在野外进行试验的是，经常需要用到的设备，因此不论是在选择设备，还是在使用设备的时候，都需要格外注意。

图3.5 单个文件分别转换报告设置界面 图3.6 多个文件合并转换报告设置界面3.2.2多个文件合并转换PC机操作软件支持同一个文件夹内的多个（最多6个）试验源文件合并转换，此时合并转换为一个WORD报告，便于分析和比较。

1、 选择文件：按下文件比较，用鼠标左键选择多个文件（鼠标右键取消选定），选定的文件会在备注栏中标注A、B、C、a、b、c字母，并在曲线页中显示多条曲线进行比较，如图3.7图3.7 多个文件合并转换时曲线界面。

3、 再点击生成报告，弹出报告设置对话框，如图3.63．选择需要保存的选项，点击确定，弹出保存文件位置对话框，默认位置在试验报告文件夹中附录A. 低频法测试原理IEC60044-6标准（对应国家标准GB16847-1977）声称，CT的测试可以在比额定频率低的情况下进行，避免绕组和二次端子承受不能容许的电压。

CT伏安特性测量的原理电路如下图：CT一次侧开路，从二次侧施加电压，测量所加电压V与输入电流I的关系曲线此曲线近似CT的励磁电势E与励磁电流I的关系曲线设CT励磁绕组在某一励磁电流I时的激磁电感为L，激磁阻抗为Z，则：。

V = I?Z电感L与阻抗Z之间具有下述关系：Z = ω?L = 2 π f L则：V= I?2 π f L由公式中可见在某一激磁电感L时所加电压V与频率f成正比关系假设当f = 50Hz时，为达到励磁电流Ix，所需施加的电压Vx为2000V。

Vx = Ix?2 π f L = 2000V，若施加不同频率：f = 50Hz，Vx＝ 2000Vf = 5Hz，Vx≌ 200Vf = 0.5Hz，Vx≌ 20V由此可见需要使CT进入相同饱和程度，施加较低频率信号所需电压可以大幅度降低这就是变频法的基本原理。

在此必须严格注意，所需电压并非与频率呈线性比例关系，并非随着频率等比例降低，需要严格按照互感器的精确数学模型进行完整的理论计算B. 10％误差曲线计算和应用方法电流互感器的误差主要是由于励磁电流 的存在，它使二次电流 与换算到二次侧后的一次电流 不但在数值上不相等，而且相位也不相同，这就造成了电流互感器的误差。

电流互感器的比值差定义为： （B.1）继电保护要求电流互感器的一次电流 等于最大短路电流时，其比值差小于或等于10％在比值差等于10％时，二次电流 、与换算到二次侧后的一次电流 以及励磁电流 之间满足下述关系：。

（B.2）（B.3）定义M为一次侧最大短路电流倍数，K为电流互感器的变比，则有（B.4）其中： 为一次侧最大短路电流为一次侧额定电流为二次侧额定电流10％比值差时，允许的最大负荷阻抗 的计算公式为：（B.5）

式中： 为电流互感器二次绕组阻抗为电流互感器二次绕组感应电动势， 和 的关系由励磁特性曲线描述。

互感器伏安特性综合测试仪是一款采用间接法进行测试的全自动化的PT、CT特性测试仪器，仪器可以完成的试验包括： CT伏安特性试验(1A,5A)、PT伏安特性试验，CT极性试验、PT极性试验，CT的动稳定和短时热电流，CT变比极性试验和PT变比极性试验，自动计算CT的任意点误差曲线，CT/PT变比比差等结果参数。

变频互感器综合测试仪，在回路中，试电笔内电阻R1约2MΩ，人体电阻R2在800Ω～104Ω范围内，脚底的绝缘物或地面上的绝缘物电阻为R3，它的阻值相当大C为人体与地之间所形成的电容，因为火线与零线间加的是220V交流电压，电容支路上交流电所受阻碍作用很小，电流经过电容C就直接回到零线，而过人体R2的电流很微小，图1人无触电危险，试电笔氖管也能正常发光。

如果在使用试电笔时，手接触的不是笔尾的金属体部分而是绝缘的笔套，那就等于在图1中笔尾部的金属体与并联支路之间串接了一个相当大的电阻，通过电容C的交流电流也微乎其微，氖管也就不能发光了，这是错误使用试电笔造成的。

在检修照明电路时，也常有这样的情形：用试电笔接触灯头插座两个电极时变频互感器测试仪产品特征：1，输出电压高、容量大：伏安特性试验,220V单机输出电压高达1000V.变比测试：电流输出高达600A设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50-60Hz；能够有效模拟互感器的真实状态，符合相关检修规定。

调压分辨率可以达到0.15V2，屏幕全汉化图形界面 、旋转鼠标操作:测试时直接显示伏安曲线图，坐标自动缩放，清晰美观，直观方便面板自带打印机，可随时打印曲线图及测试数据操作采用我公司研发的光电旋转鼠标进行。

取消面板按键、开关、控制旋钮等各种常规控件操作非常方便简单，只需左旋、右旋、点击，便可完成所有操作3，附加功能强大:带有大容量存储器，可存储2000组测试数据，数据掉电不会丢失；4，具有完善的数据查询、浏览、打印、清空等功能。

5，拐点自动计算功能，试验数据筛选打印功能6，背光软件调整功能；自带日期/时间功能7，带有RS232通信接口，可以通过接口将数据上传至电脑保存、显示编辑、打印宜阳变频互感器综合测试仪怎么使用变频互感器综合测试仪都会存在问题。
