1.怎么安装三相四线的表

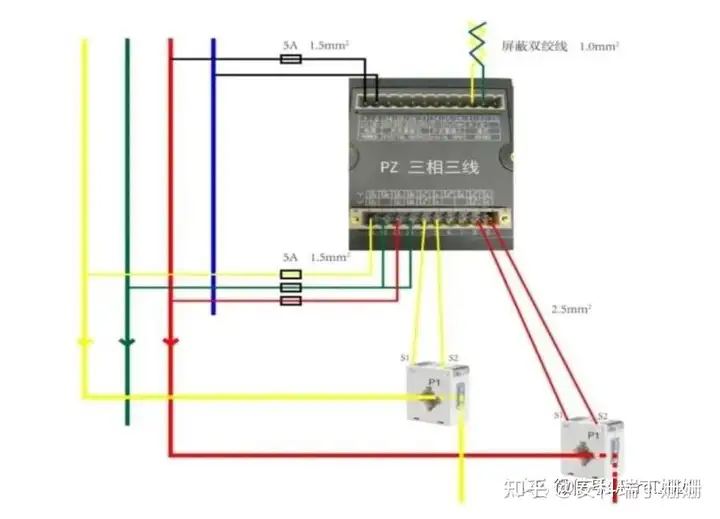

三相三线接线说明 使用场合负载是平衡系统，并且没有零线的场合。详情+V信号：Acrel-dingshan。

2.三相四线表接线盒

1、端子号1，2为辅助电源:如上图，接入相电压220V输入其中辅助电源的火线加装5A保险丝，零线直接接到零排上2、电压接线:三相三线时，电压信号端子V形接线方式，11接A相电压12接B相电压，13接C相电压，14接B相电压;电压线用15平方的BVR多芯硬线，火线到表之间均需加装5A保险丝。

3.三相四线装表接电视频

3、电流接线:三相三线时，电流信号端子V形接线方式，互感器一次电流从P1面流向P2面;A相互感器的输出S1接4端，S2接5端，C相互感器S1接8端，S2接9端，其中带*端子对应互感器的S1端子:电流线使用2.5平方的BVR多芯硬线。

4.三相四线装表接电布线工艺

4、通讯端子:RS485(A+、B-)A接21号口，B接22号口，要使用RVSP2*1.0平方的多芯双绞线屏蔽软线5、务必按照说明接线，错接将导致计量不准仪表侧面标签均有接线简图三相四线接线说明

5.三相四线插卡表接法

1、端子号1，2为辅助电源:如上图，接入相电压220V输入其中辅助电源的火线加装5A保险丝，零线直接接到零排上2、电压接线:三相四线时，电压信号端子按Y形接线方式，分别对应11接A相电压，12接B相电压，13接C电压和14接N线;电压线用15平方的BVR多芯硬线，火线到表之间均需加装5A保险丝。

6.三相四线电表终端接线盒安装视频

3、电流接线:三相四线时，电流信号端子Y形接线方式，互感器一次电流从P1面流向P2面;二次电流分别对应A相互感器的输出S1接4端，S2接5端，B相互感器S1接6端，S2接7端，C相互感器S1接8端，S2接9端，其中带*端子对应互感器的S1端子:电流线使用2.5平方的BVR多芯硬线。

7.三相四线表和终端表的接法

4、通讯端子:RS485(A+、B-)A接21号口，B接22号口，要使用RVSP2*1.0平方的多芯双绞线屏蔽软线5、务必按照说明接线，错接将导致计量不准仪表侧面标签均有接线简图6、一个互感器接两个表的示意。

8.三相四线计量接线盒电表接线图

1、电压正常接线，电流接线从电流互感的S1出来接到表1电流进线端Ia*，再从表1出线端Ia出来接到表2电流进线端Ia*，再从表2出线端Ia出来回到电流互感器S2，其他两项也是安装这个接线2、两个电表共用一个电流互感要控制电流线的长度XXXA/5A电流互感器，从电流互感器SI出来再回到S2长度控制在10米之内，超过这长度电流精度有影响，XXXA/1A电流互感器不要超过100米。
