pcb 线路板应该如何进行设计?(pcb线路板怎么设计)

2023-02-27 17:30:01



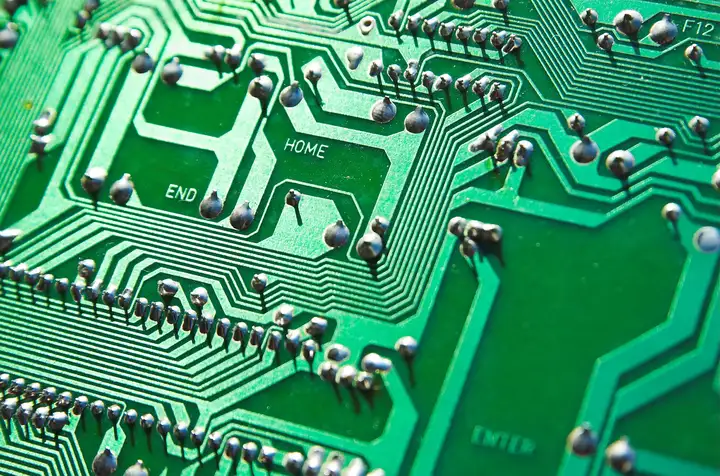

电路板从单面发展到双面、多层和软硬结合板,并且仍旧保持着各自的发展趋势由于不断地向高精度、高密度和高可靠性方向发展,不断缩小体积、减少成本、提高性能,使得印刷电路板在末来电子设备的发展工程中,仍然保持着强大的生命力。

那么,电路板设计的步骤有哪些呢?

1、前期准备包括准备元件库和原理图在进行PCB设计之前,首先要准备好原理图SCH元件库和PCB元件封装库PCB元件封装库最好是工程师根据所选器件的标准尺寸资料建立PCB元件封装库要求较高,它直接影响PCB的安装,原理图SCH元件库要求相对宽松,但要注意定义好管脚属性和与PCB元件封装库的对应关系。

2、PCB结构设计根据已经确定的电路板尺寸和各项机械定位,在PCB设计环境下绘制PCB板框,并按定位要求放置所需的接插件、按键/开关、螺丝孔、装配孔等等3、PCB布局设计布局设计即是在PCB板框内按照设计要求摆放器件。

在原理图工具中生成网络表,之后在PCB软件中导入网络表网络表导入成功后会存在于软件后台,通过Placement操作可以将所有器件调出、各管脚之间有飞线提示连接,这时就可以对器件进行布局设计了PCB布局设计是PCB整个设计流程中的首个重要工序,越复杂的PCB板,布局的好坏越能直接影响到后期布线的实现难易程度。

4、PCB布线设计PCB布线设计是整个PCB设计中工作量最大的工序,直接影响着PCB板的性能好坏在PCB的设计过程中,布线一般有三种境界⭕️ 首先是布通,这是PCB设计的最基本的入门要求;⭕️ 其次是电气性能的满足,这是衡量一块PCB板是否合格的标准,在线路布通之后,认真调整布线、使其能达到最佳的电气性能;。

⭕️ 再次是整齐美观,杂乱无章的布线、即使电气性能过关也会给后期改板优化及测试与维修带来极大不便,布线要求整齐划一,不能纵横交错毫无章法5、布线优化及丝印摆放"PCB设计没有最好、只有更好” "PCB设计是一门缺陷的艺术”,这主要是因为PCB设计要实现硬件各方面的设计需求,而个别需求之间可能是冲突的、。

鱼与熊掌不可兼得6、网络DRC检查及结构检查质量控制是PCB设计流程的重要组成部分,一般的质量控制手段包括:设计白检、设计互检、专家评审会议、专项检查等原理图和结构要素图是最基本的设计要求,网络DRC检查和结构检查就是分别确认PCB设计满足原理图网表和结构要素图两项输入条件。

7、PCB制板在PCB正式加工制板之前,电路板设计师需要与PCB供应商的EQ进行沟通,答复厂家关于PCB板加工的确认问题这其中包括但不限于PCB板材型号的选择、线路层线宽线距的调整、阻抗控制的调整、PCB层叠厚度的调整、表面处理加工工艺、孔径公差控制与交付标准等。
