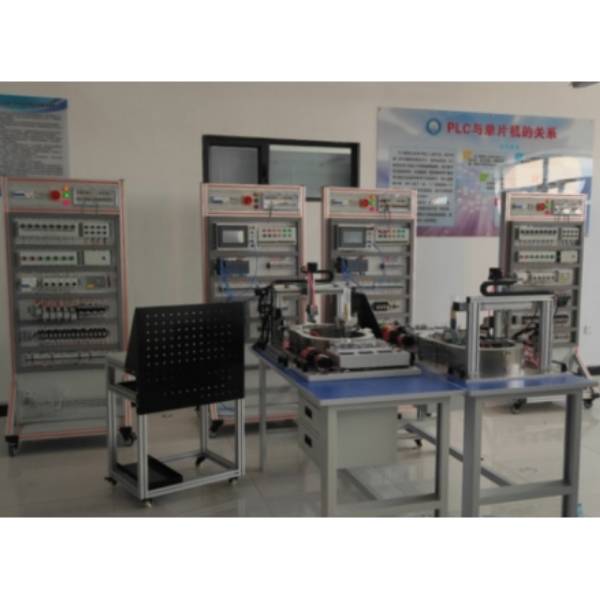

智能物联网PLC电气控制电工实训考核设备,物联网PLC电气控制实训装置

智能物联网PLC电气控制电工实训考核设备

一、设备功能与结构

QY-DG033智能物联网PLC电气控制电工实训考核设备是一款专为电气控制、PLC编程、自动化控制等领域设计的综合实训设备。该设备由多个功能模块组成，满足实训教学、鉴定培训及职业竞赛的多样化需求。

PLC电气控制应用平台功能：融合自动控制系统电气控制电路的接线、PLC编程与调试于一体。组成：智能物联网模块、PLC、触摸屏、变频器、伺服驱动器、步进驱动器、指示灯按钮模块等。应用：满足实训教学、鉴定培训及职业竞赛的需要。电力拖动安装平台设计：采用万能网孔板开放式设计，自由组合。组成：电力拖动实训套件箱、各种电气元件。应用：学员根据实训项目要求，选取器件、组合成相应的实训电路，完成电力拖动线路安装、接线、调试及工艺整理。立式塑胶机控制电路故障诊断实训平台功能：模仿真实的工业生产控制系统，包含装料、加热、冷却和卸料功能。应用：学员根据工艺流程，进行故障诊断与排除。环形传送分拣任务模型组成：环形输送带、气动机械手、搬运龙门架、分拣机构、变频电机、伺服电机、步进电机、多种传感器及气缸等。功能：模拟生产线自动化控制，实现上料、分拣、搬运等多种功能。直流调速模块功能：采用测速发电机反馈电压和给定电压形成闭环调速系统。应用：学员根据功能要求进行测量分析，完成故障诊断与排除。装配桌与电脑桌装配桌：用于电气及机械结构的装配平台，配备工具柜和防火板台面。电脑桌：单工位设计，用于放置编程电脑，方便学员实训使用。产品配件包组成：包含设备安装、调试、实训所需要的配件、配线、耗材等。

二、设备参数概览

工作电源：AC380V±10％ 50Hz额定功率：≤1.5kW安全保护功能：漏电保护、过流保护、短路保护、接地保护PLC：西门子CPU 1214C DC/DC/DC 晶体管型，14输入/10输出数字量输入/输出模块：继电器型，16输入/16输出伺服系统：汇川IS620P，伺服电机：0.1KW/轴高：20mm变频器：汇川MD200变频器步进驱动器与电机：YKD2305M，YK42XQ47-02A触摸屏：TPC7062TIRFID：工业RFID读写器单站尺寸：W800D700H1830mm区域尺寸：5000mm*3000mm

三、设备配置清单

主体平台：包括PLC电气控制应用平台、电力拖动安装平台、立式塑胶机控制电路故障诊断实训平台等。智能物联网模块：实现数据采集、处理及远程控制功能。电源模块：提供多种电源输出，具备安全保护功能。实训挂板与模型：包括PLC电气控制挂板、环形传送分拣任务模型、直流调速模型等，用于具体实训操作。配件与工具：包括各种电气元件、配线、耗材及实训工具，满足实训需求。

四、设备配置详细参数

主体平台设计：立式结构开放式设计，坚固耐用，美观大方。功能：集成多种实训功能，方便学员进行电气控制、PLC编程等实训操作。智能物联网模块功能：实现数据采集、处理及远程控制，支持多种通信方式。组成：包括采集通信模块、扩展模块等，集成度高，兼容性好。电源模块功能：提供多种电源输出，具备漏电保护、过流保护等安全功能。设计：透明安全防护罩设计，提高用电安全性。PLC电气控制挂板功能：集成PLC控制器、触摸屏等多种器件，方便学员进行接线、编程、调试等实训操作。设计：采用通用网孔设计，方便器件安装与拆卸。环形传送分拣任务模型功能：模拟生产线自动化控制，实现上料、分拣、搬运等多种功能。组成：包括环形输送带、气动机械手等多种组件，设计精巧，操作方便。直流调速模块功能：采用闭环调速系统，实现直流电机的稳定调速。组成：包括测速发电机、直流调速线路板等组件，方便学员进行故障诊断与排除。其他配件与工具组成：包括各种电气元件、配线、耗材及实训工具等，满足实训教学的多样化需求。

五、培训资源

设备使用说明书内容：包括系统介绍、使用说明、安全事项、设备维护、设备安装及应用软件的介绍等。培训项目PLC电气控制实训内容：包括触摸屏操作、步进电机与伺服电机控制、变频器控制等。电力拖动部分实训内容：包括接触器控制电路安装与调试、位置控制、自动循环控制等。故障诊断与维修测量实训内容：包括直流调速模块电路故障诊断、工业生产控制系统线路故障诊断等。

通过QY-DG033智能物联网PLC电气控制电工实训考核设备，学员可以全面了解智能物联网PLC电气控制电工实训考核设备的功能、结构、参数及配置清单，为电气控制、PLC编程、自动化控制等领域的实训教学提供有力支持。
